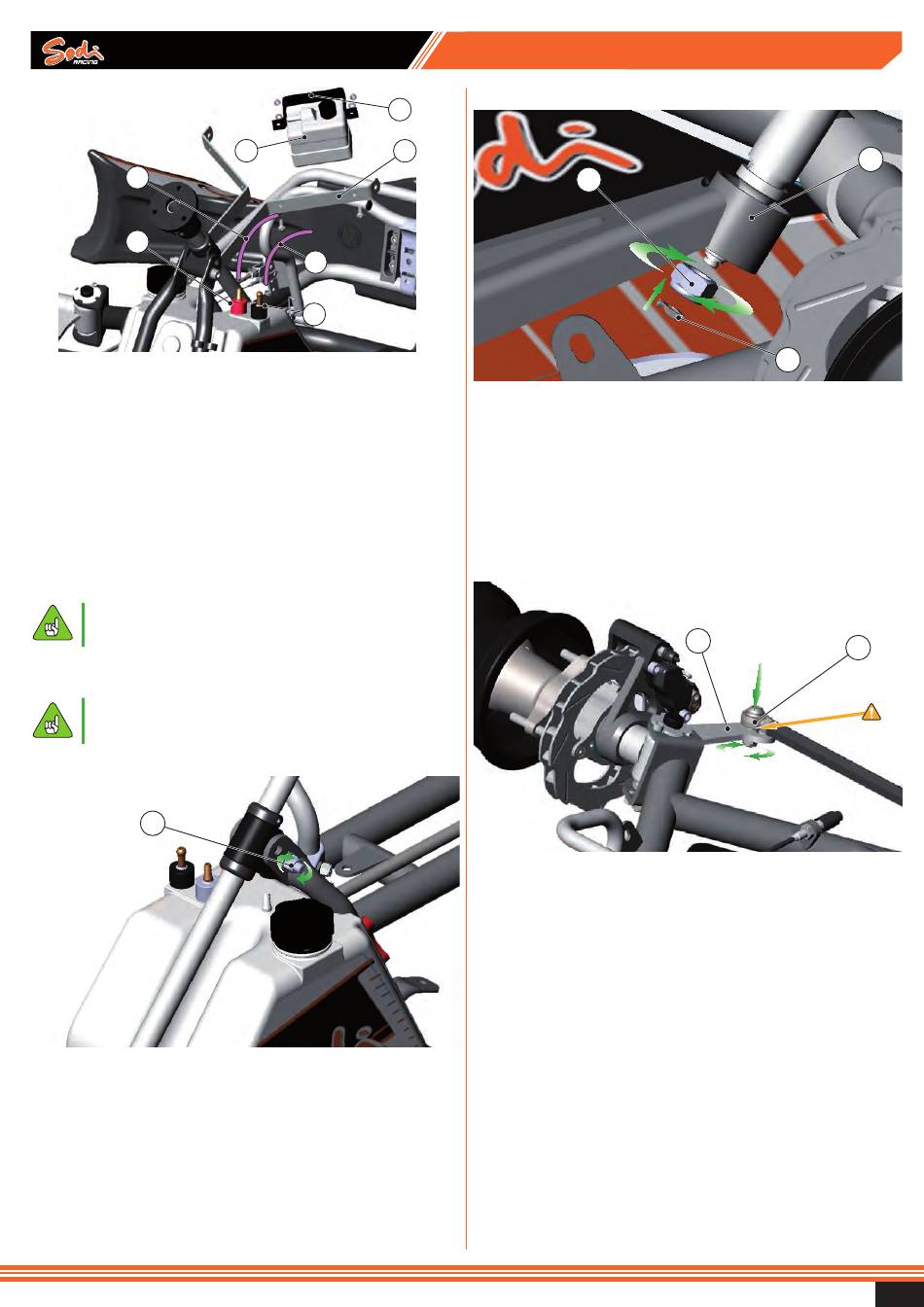

Montage De L'ensemble Colonne Et Volant - Sodikart Sigma Manuel D'entretien Et D'utilisation

9
10
Légende
4 Récupérateur
5 Support nasseau
6 Support récupérateur
7 Durit récupérateur
8 Retour
9 Durit arrivée essence
10 Plongeur rouge
● Monter le récupérateur (4) sur le support nasseau (5) à
l'aide du support récupérateur (6).
● Brancher la durit du récupérateur (7) sur le retour (8).
● Brancher la durit d'arrivée d'essence (9) sur le plongeur
rouge (10).
●
Contrôler la présence du plongeur sur la bague
rouge.

3.5 - Montage de l'ensemble colonne et volant

●
Voir chapitre "réglage standard" pour les cotes et
montages qui correspondent au réglage standard
préconisé pour votre châssis.
étape 1
1
Légende
1 Vis + écrou
● Visser l'écrou (1).
● Serrer l'ensemble.
MAN_Sigma_16_FR_00
6
4 5
7
8
Manuel d'entretien et d'utilisation
user maintenance guide
étape 2
2
Légende
1 Rotule
2 Écrou
3 Agrafe
● Passer l'extrémité filetée de la colonne dans la rotule (1).
● Visser l'écrou (2).
● Serrer l'ensemble.
● Mettre en place l'agrafe (3).
étape 3
Légende
1 Rotule de biellette
2 Bras de fusée
● Couper le collier rilsan qui maintient les fusées lors de la
livraison.
● Positionner les rotules de biellettes (1) sur la face
supérieure du bras de fusée (2).
● Passer la vis dans la rotule de biellette (1).
● Positionner la rondelle entre la rotule (1) et le bras de
fusée (2).
● Visser l'écrou.
● Serrer l'ensemble.
03/2016
1
3
2
1
9
