Remplacement Pistons Maître Cylindre Avant - Sodikart Sigma Manuel D'entretien Et D'utilisation

1
2

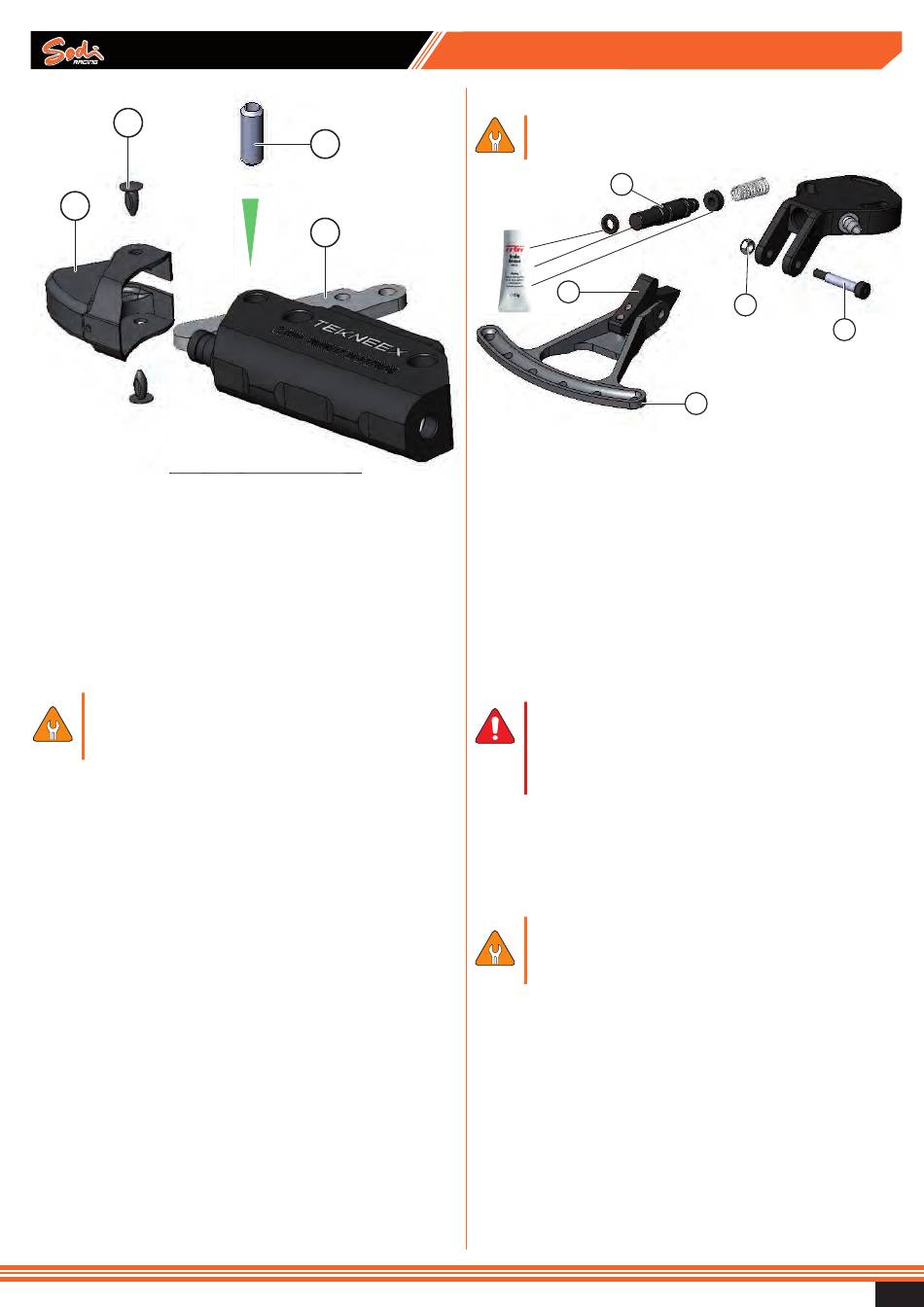

Légende
1 Cheville de pression
2 Cache poussière
3 Goupille
4 Levier piston
● Remonter l'ensemble levier piston (4) dans le maître
cylindre.
● Remettre la goupille (3).
● Remettre le cache poussière (2) et les chevilles de
pression (1) sur le maître cylindre.
●
Toujours utiliser des joints neufs.
●
Remplacer toute pièce défectueuse, n'utiliser
que des pièces d'origines SODIKART.
MAN_Sigma_16_FR_00
Manuel d'entretien et d'utilisation
6.2.4 - Remplacement pistons maître cylindre avant
3
PFG110
4
Légende
1
2
3
4
5
démontage
● Retirer la vis (1) et l'écrou (2).
● Retirer la poignée (3) et le poussoir (4).
● Sortir le piston (5) du maître cylindre.
● Nettoyer le corps du maître cylindre. Ne pas utiliser de
WD40 ou d'autres produits gras pour nettoyer le maître
cylindre.
remontage
● Appliquer de la graisse "PFG110" sur le piston (5).
● Remettre le piston (5) dans le maître cylindre.
● Remonter la poignée (3) et le poussoir (4) à l'aide de la vis
(1) et de l'écrou (2).
03/2016
user maintenance guide
Cette opération doit être effectuée par un
distributeur Sodikart.
5
4
Vis
Écrou
Poignée
Poussoir
Piston
►
Ne pas utiliser de produit nettoyant qui
risquerait d'endommager les joints. Une fuite
de liquide de frein pourrait apparaître ce
qui peut provoquer un accident grave, voire
mortel.
●
Remplacer toute pièce défectueuse, n'utiliser
que des pièces d'origines SODIKART
2
1
3
33
