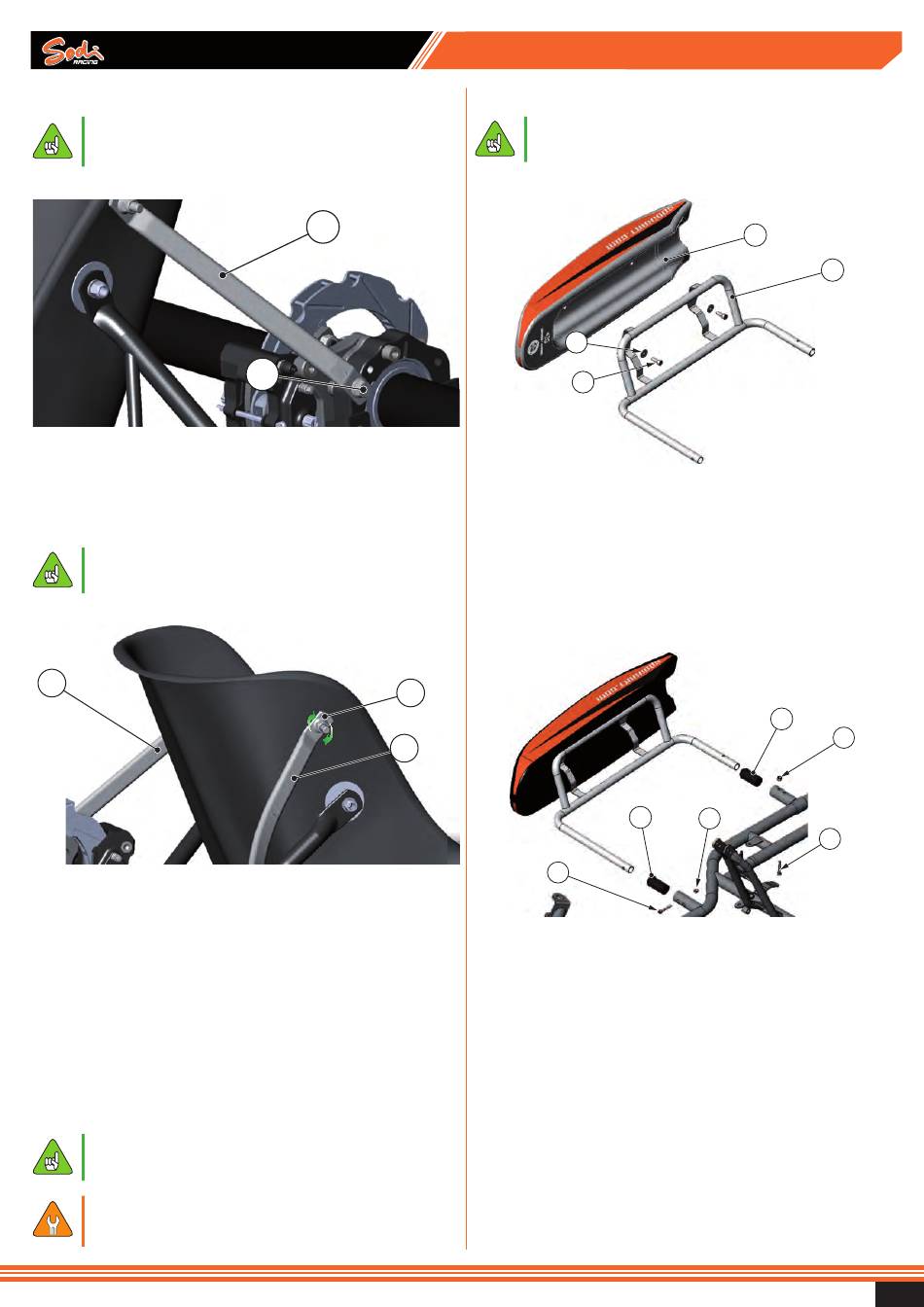

3.7 - Montage des raidisseurs de siège
●
Voir chapitre "réglage standard" pour les cotes et
montages qui correspondent au réglage standard
préconisé pour votre châssis.
partie basse
Légende
1 Raidisseur du siège
2 Vis
● Monter le raidisseur de siège (1).
● Pré serrer l'ensemble à l'aide de la vis (2).
●
Pour la visserie se référer à l'éclaté.
partie haute
1
Légende
1 Raidisseur du siège
2 Vis + rondelle cuvette + écrou
● Positionner le raidisseur en partie haute.
● S'assurer qu'il n'y a pas de contact avec le coude
d'échappement et les autres pièces du moteur.
Si nécessaire cintrer légèrement le raidisseur.
● Percer le baquet au diamètre 8.5.
● Mettre une vis + une rondelle cuvette (2).
● Serrer l'ensemble (haut et bas).
● Procéder de la même manière pour le montage du
raidisseur sur le coté gauche du siège.
●
Pour la visserie se référer à l'éclaté.
●
Pour les types de raidisseurs se référer à l'éclaté
et au site ITAKA.
●
Il est possible de mettre plusieurs raidisseurs
de siège à gauche et à droite.
MAN_Sigma_16_FR_00
1
2
2
1
Manuel d'entretien et d'utilisation
user maintenance guide

3.9 - Montage des carrosseries

●
Pour la visserie se référer à l'éclaté.
étape 1
4
3
Légende
1 Ponton
2 Support de ponton
3 Vis
4 Rondelle
● Positionner le ponton (1) sur le support de ponton (2).
● Fixer le ponton (1) à l'aide des vis (3) sans oublier les
rondelles (4).
étape 2
2
Légende
1 Manchon
2 Vis
3 Écrou
● Insérer les manchons (1) dans les embouts sur le cadre.
● Insérer l'ensemble dans les manchons (1).
● Percer les manchons (1) en se servant des trous comme
guide et serrer l'ensemble à l'aide des vis (2) et écrous (3).
03/2016
1
1
1
3
2
3
2
