Remplacement Joints / Pistons Maître Cylindre - Sodikart Sigma Manuel D'entretien Et D'utilisation

6
Légende
6 Vis de purge
7 Vis de fixation
● Serrer les 2 vis (7). Couple de serrage 15Nm en appliquant
une goutte de frein filet faible sur chaque vis.
● Visser le vis de purge avec son capuchon (6). Couple de
serrage 8Nm.
● Remettre des plaquettes de frein (voir chapitre Entretien/
Remplacement des plaquettes de frein arrière).
●
Toujours utiliser des joints et clips neufs.
●
Remplacer toute pièce défectueuse, n'utiliser
que des pièces d'origines SODIKART.
●
Mettre un jeu de plaquettes neuves après
toute intervention sur les étriers.

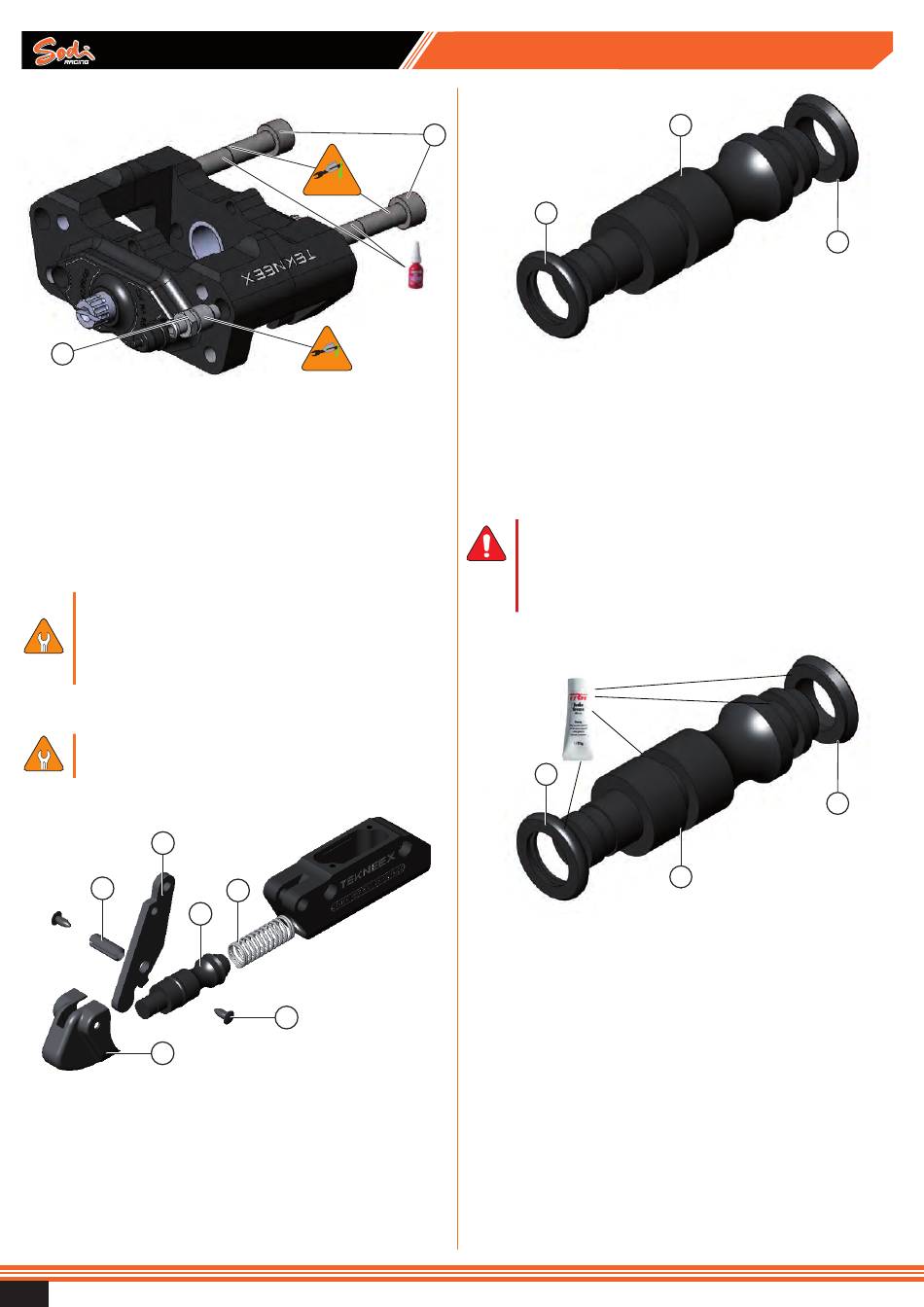

6.2.3 - Remplacement joints / pistons maître cylindre
Cette opération doit être effectuée par un
distributeur Sodikart.
démontage
4
3
2
Légende
1 Cheville de pression
2 Cache poussière
3 Goupille
4 Levier & piston
● Retirer les 2 chevilles de pression (1) et le cache poussière
(2).
● Retirer la goupille (3) et sortir l'ensemble levier piston (4)
du maître cylindre.
32
15 Nm
Loctite 221
8 Nm
4
4
1
Manuel d'entretien et d'utilisation
user maintenance guide
7
7
Légende
5 Piston
6 Joint à lèvre
7 Joint
● Retirer le joint à lèvre (6) et le joint (7).
● Nettoyer le corps du maître cylindre. Ne pas utiliser de
WD40 ou d'autres produits gras pour nettoyer le maître
cylindre.
►
Ne pas utiliser de produit nettoyant qui
risquerait d'endommager les joints. Une fuite
de liquide de frein pourrait apparaître ce
qui peut provoquer un accident grave, voire
mortel.
remontage
PFG110
7
Légende
5 Piston
6 Joint à lèvre
7 Joint
● Appliquer de la graisse "PFG110" sur le joint à lèvre (6) et
sur le joint (7).
● Monter Le joint à lèvre (6) sur le piston (5).
● Monter Le joint (7) sur le piston (5).
● Appliquer de la graisse "PFG110" sur le joint à lèvre (6), le
joint (7) et sur le piston (5).
03/2016
5
6
6
5
MAN_Sigma_16_FR_00
