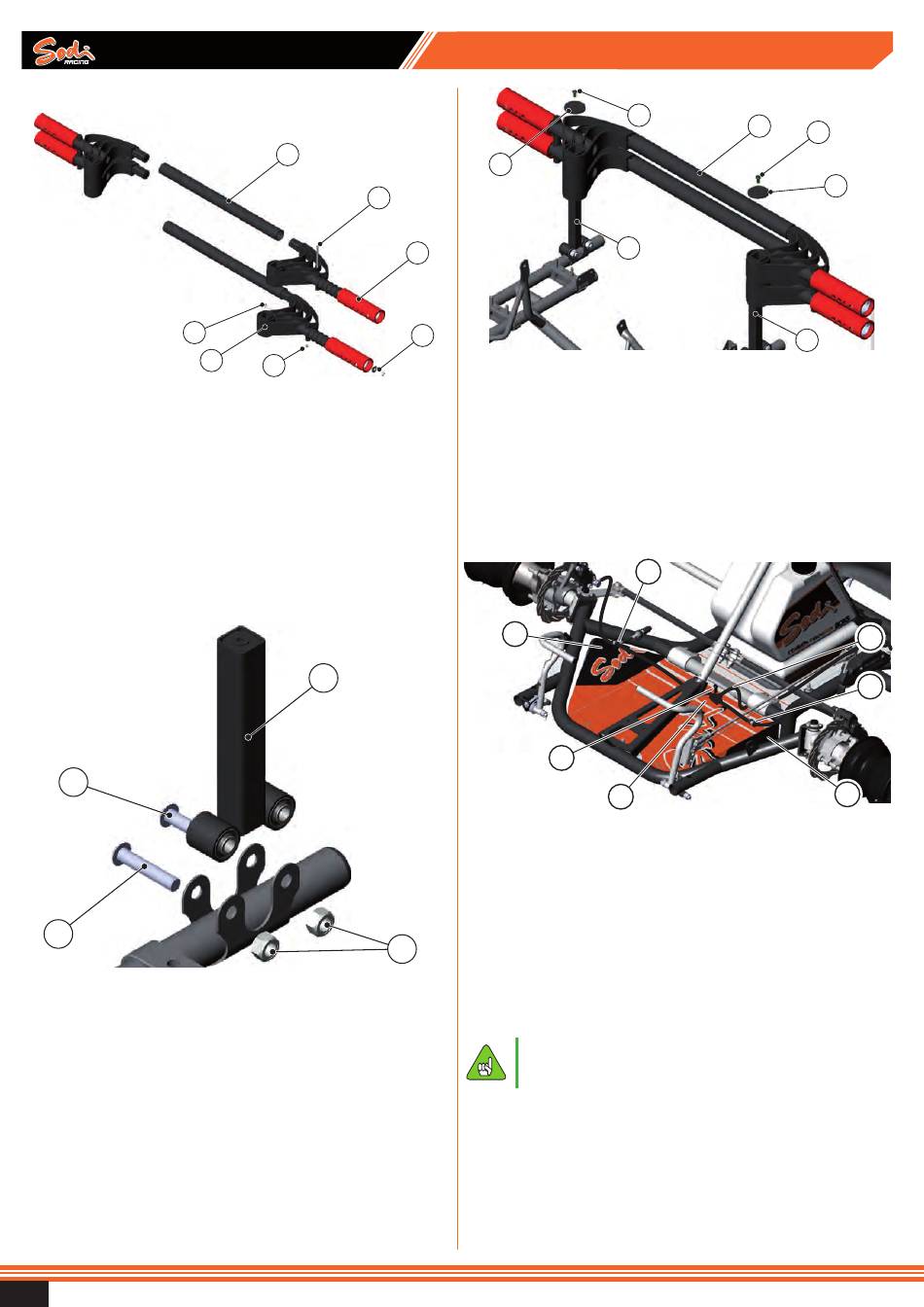

3.11 - Montage protection arrière DD2
Légende
1 Protection de pneu
2 Protection arrière
3 Vis + écrou
4 Vis + écrou
5 Tube protection
● Assembler la protection de pneu (1) sur la protection
arrière (2), serrer à l'aide des vis et écrous (3).
● Assembler les protections arrière (2) par paire et serrer à
l'aide des vis et écrous (4).
● Assembler les protections arrière (2) avec les 2 tubes de
protection (5).
6
6
Légende
6 Vis + écrou
7 Support protection arrière
● Monter le support protection arrière sur le cadre, visser à
l'aide des vis et écrou (1).
● Procéder de la même façon pour l'autre coté.
14
5
3
2
4
7
Manuel d'entretien et d'utilisation
9
4
1
3
Légende
7 Protection arrière
8 Support protection arrière
9 Rondelles
10 Vis
● Mettre la protection arrière (7) dans les tubes support
protection arrière (8).
● Mettre les rondelles (9) puis serrer avec les vis (10).

3.12 - Montage durit frein avant (option)

2
Légende
1 Durit
2 Repère de perçage
3 Vis + écrou
4 Vis + écrou
● Repercer au Ø6 le plancher au niveau des repères de
perçage (2) (voir sous le plancher).
6
● Serrer le raccord de la durit (1) à l'aide de la vis et de
l'écrou (4).
● Passer les colliers sur la durit (1) et serrer à l'aide des vis
et écrous (3).
●
Pour le réglage des voies avants voir chapitre
réglage standard / voie avant (kart équipé de frein
avant).
