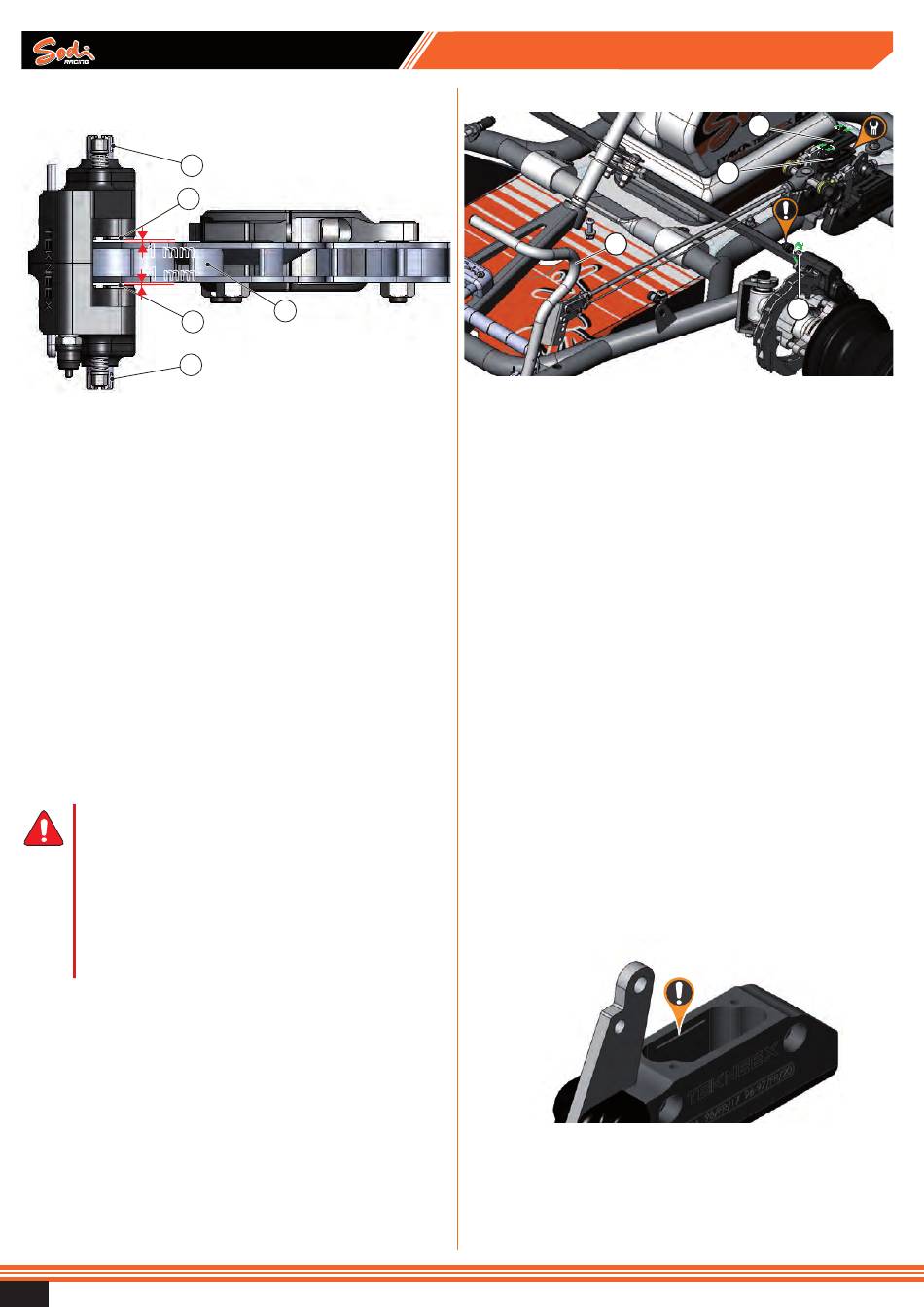

6.1.5 - Réglage du jeu entre les plaquettes et le
disque
3
1 mm
1 mm
Légende
1 Vis de réglage
2 Disque
3 Plaquette
● Serrer ou desserrer le vis (1) jusqu'à obtenir un jeu de 1
mm entre le disque (2) et la plaquette (3).

6.1.6 - Remplacement durit de frein

● Les durites de frein sont des pièces de sécurité. Il est
important de vérifier leur état avant chaque utilisation, afin
d'éviter tout risque d'accident.
● Vérifier l'état des durites de frein aux points critiques (au
niveau des colliers et des oreilles).
● Changer toute durit endommagée.
● A l'aide d'une clef desserrer la vis à chaque extrémité de la
durit et des points de fixation sur le kart.
● Remonter une durit neuve avec des joints et de vis banjos
neuves.
● S'assurer que les points de fixations des durites sur le kart
soient correctement serrés.
►
Le frein d'un kart est l'un des éléments
majeurs de sécurité. Ne pas mettre le kart
en service si le système de freinage est
défectueux ou douteux.
►
Un système de freinage non conforme peut
entraîner un accident grave, voire mortel.
►
Une fuite dans le circuit de freinage peut
causer un accident grave, voire mortel.
►
Utiliser du liquide de frein DOT 4 uniquement.
26
1
2
3
1
Manuel d'entretien et d'utilisation
user maintenance guide

6.1.7 - Purge du circuit de frein avant

Légende
1 Vis de purge
2 Couvercle
3 Pédale de frein
4 Membrane
● Prendre une durit et un récipient afin de récupérer le
liquide usagé.
● Enlever les capuchons de protection des vis de purge (1)
sur chaque étrier avant puis placer une durit sur la vis de
purge, l'autre extrémité de la durit doit déboucher dans un
récipient vide.
● Desserrer légèrement les vis de purge (1) ainsi que le
couvercle (2).
● Appuyer sur la pédale de frein (3) de façon répétée jusqu'à
ce que la totalité du liquide de frein se soit écoulée.
● Une fois la totalité du liquide vidangée, enlever le
couvercle (2) et la membrane (4) faire l'appoint avec du
liquide de frein jusqu'au niveau maximum. Resserrer les
vis de purge (1), puis appuyer sur la pédale de frein (3) de
façon répétée, 3 à 4 fois.
● Desserrer la vis de purge (1) de l'étrier avant droit, du
liquide de frein doit s'en écouler. Resserrer la vis de
purge et répéter plusieurs fois l'opération afin d'alimenter
correctement le circuit. Ne pas oublier de rajouter du
liquide de frein dans le maître cylindre au fur et à mesure.
Purger le circuit afin que le liquide de frein qui s'écoule de
la durit soit exempt de bulles d'air.
● Resserrer la vis de purge de l'étrier (1), retirer la durit et
reposer le capuchon de protection.
● Répéter l'opération pour l'étrier avant gauche.
● Effectuer l'appoint du liquide de frein dans le maître
cylindre jusqu'au niveau maximum et revisser le couvercle
(2) sans oublier la membrane (4).
03/2016
2
4
3
Niveau Max.
