PRELIMINARY REV. 02

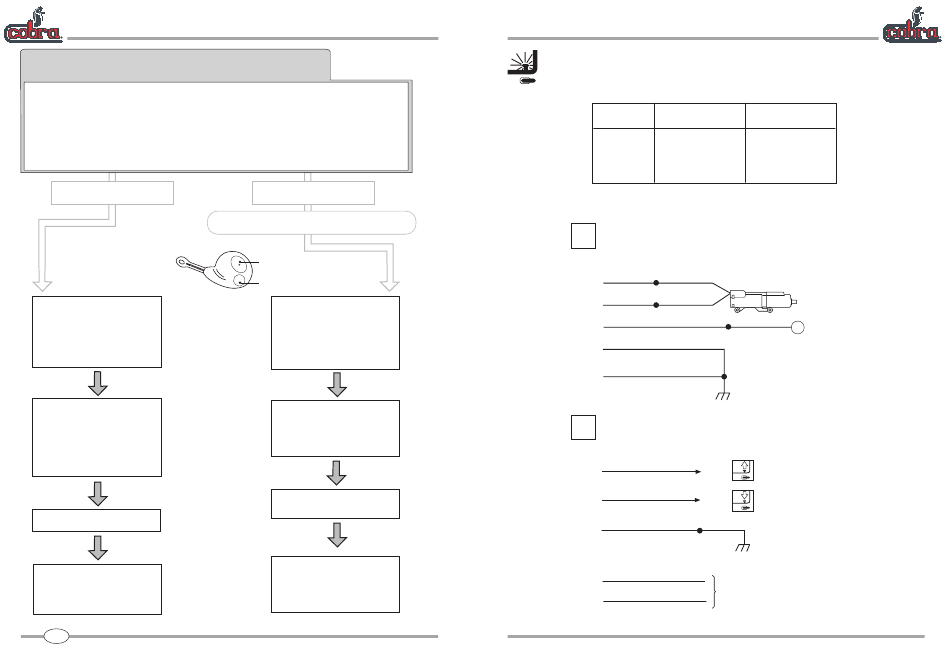

CONTROLLO FUNZIONALE DEL SENSORE AD ULTRASUONI
Effettuare i controlli nella sequenza indicata, dopo aver chiuso porte, cofano e bagagliaio.
Le operazioni di prova devono essere effettuate entro i 40 secondi di inibizione. Scaduto questo tempo
si originerà una situazione di allarme (sirena e blinker).
SOLO PER 7928/9 SOLO PER 7808/9
mod. 7777
Inserire l'allarme premendo il
pulsante 'A' Verificare che
nell'abitacolo non vi sia alcun
oggetto in movimento.
Chiudere porte, cofano e bagagliaio
tenendo abbassati di 10 centimetri
i due vetri dello stesso lato.
Introdurre la mano e muoverla
all'altezza del poggiatesta del
sedile anteriore.
Se il LED lampeggia con una
frequenza superiore vuol dire che
il sensore sta funzionando
correttamente.
Disinserire l'allarme premendo il
pulsante 'A' e chiudere i vetri.
Inserire l'allarme premendo il
pulsante 'A' e con il palmo della
mano dare dei colpi su ogni vetro.
Il LED deve continuare a
l a m p e g g i a r e n o r m a l m e n t e .
10
I
Bridge car alarm -
MANUALE INSTALLAZIONE
PER TUTTE LE
CONTROLLO DELLA PROTEZIONE
A
B
Inserire l'allarme premendo il
pulsante 'A' del telecomando. Gli
indicatori di direzione lampeggiano
due volte, mentre il buzzer genera
due segnali acustici (se attivato).
Le porte si chiudono.
Il led lampeggia.
Aprire una porta con la chiave. Il
buzzer genera un segnale
acustico continuo.
Chiudendo la porta si interrompe
il segnale.
Ripetere la prova per le altre porte
collegate, il cofano ed il bagagliaio.
Disinserire l'allarme premendo il
pulsante 'A' del telecomando.
Gli indicatori di direzione
lampeggiano una volta.
Le porte si aprono e il led si spegne.
PRELIMINARY REV. 02
CHIUSURE CENTRALIZZATE - FERMETURES CENTRALISÈES
POSIZIONE COLORI
POSITION
K14 VIOLA / ARANCIO
K15 GIALLO / NERO
K1 VIOLA
K2 ARANCIO
K3 GRIGIO / NERO
A
AUTO SPROVVISTE DI AZIONATORE PORTIERA LATO GUIDA
VOITURES SANS MOTEUR DANS LA PORTE CÔTE CONDUCTEUR
ARANCIO BLU
ORANGE BLEU
VIOLA MARRONE
VIOLET MARRON
VIOLA / ARANCIO
VIOLET / ORANGE
GIALLO / NERO
JAUNE / NOIR
GRIGIO / NERO
GRIS / NOIR
B
AUTO CON CHIUSURE A COMANDO NEGATIVO
VOITURES AVEC VERROUILLAGE À COMMANDE NÉGATIVE
ARANCIO
ORANGE
(-)
VIOLA
VIOLET
(-)
VIOLA / ARANCIO
VIOLET / ORANGE
GIALLO / NERO
NON UTILIZZATI
JAUNE / NOIR
(DA ISOLARE)
GRIGIO / NERO
GRIS / NOIR
NE PAS UTILISER
(À ISOLER)
COULEURS
VIOLET / ORANGE
JAUNE / NOIR
VIOLET
ORANGE
GRIS / NOIR
MOTORE ADDIZIONALE
MOTEUR ADITIONNEL
+
