Description des paramètres de l' a ppareil
Description
44
La sensibilité de commutation du capteur peut être configurée à l' a ide du point de commu-
tation et du point de switchback. La sensibilité de commutation peut être adaptée au pro-
duit (en fonction de la valeur CD (constante diélectrique) ou de la conductivité du produit).
• Le capteur commute s' i l est légèrement recouvert = très sensible.
• Le capteur commute en cas de fort colmatage = insensible.
La valeur réglée pour le point de commutation SP1/SP2 doit être supérieure au point de
switchback rP1/rP2 !
Un message de diagnostic est affiché si le point de commutation "SP1/SP2" entré est ≤ au
point de switchback rP1/rP2.

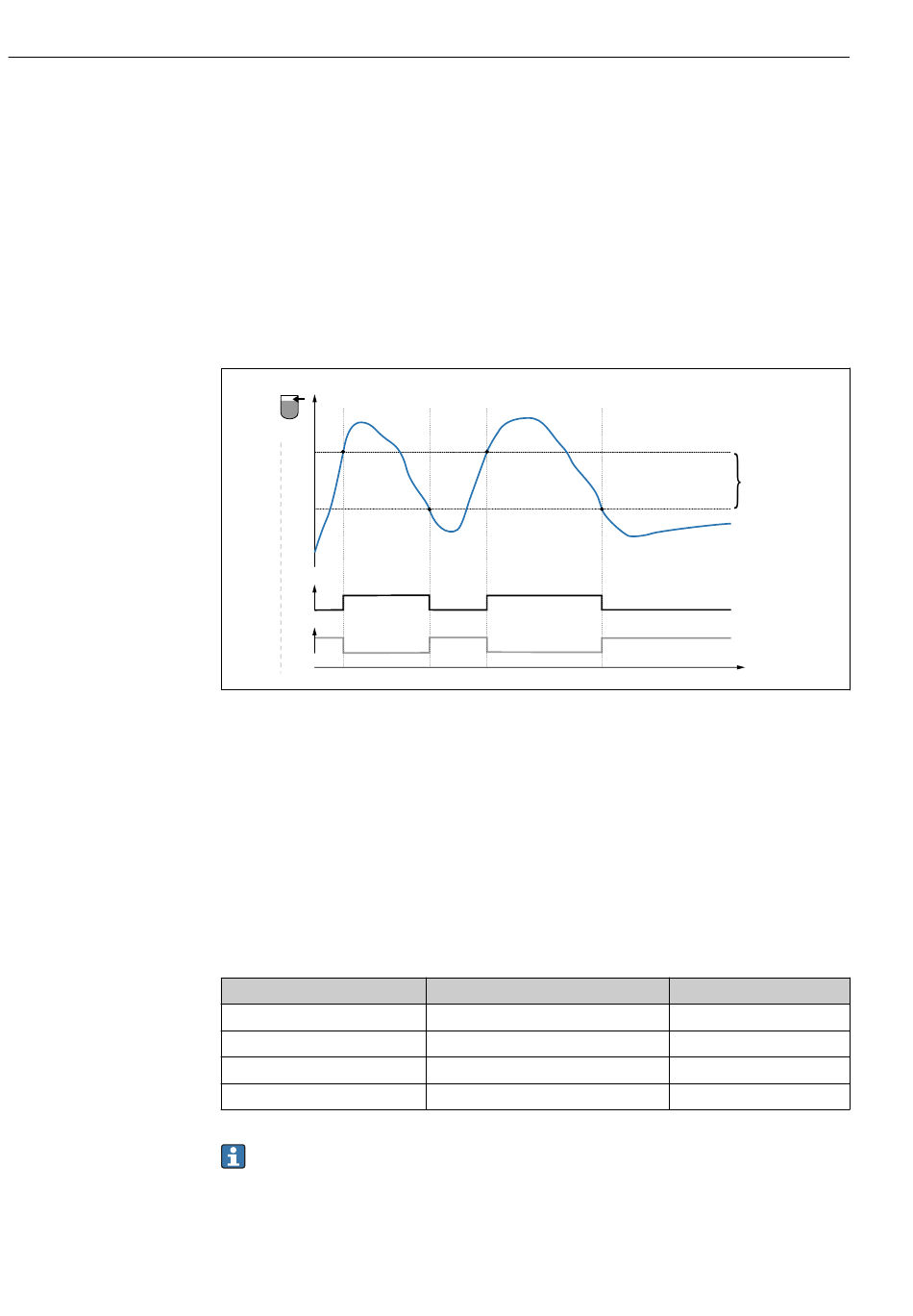

Lorsque le point de switchback rP1/rP2 réglé est atteint, un changement du signal électri-
que se produit à la sortie tout ou rien (OU1/OU2). La différence entre la valeur du point de
commutation SP1/SP2 et celle du point de switchback rP1/rP2 est appelée hystérésis.
%
SP2 SP1
rP2 rP1
OU1
OU2
 14 Ajustage (par défaut)
0 Signal 0, sortie ouverte
1 Signal 1, sortie fermée
A Hystérésis (différence entre la valeur du point de commutation "SP1/SP2" et la
valeur du point de switchback rP1/rP2)
% Recouvrement du capteur
HNO Contact à fermeture (MIN)
HNC Contact à ouverture (MAX)
SP1 Point de commutation 1 / SP2 : Point de commutation 2
rP1 Point de switchback 1 / rP2 : Point de switchback 2
Exemples de valeurs réglées dans les paramètres
Produit
Riz au jasmin (DC 5)
Sable (DC 3.1)
Plâtre de construction (DC 2)
Verre expansé (DC 1.3)
Ces valeurs sont valables pour un montage avec des contre-écrous dans une cuve
métallique.
Recouvrement du capteur (en %)
100
75
45
16
Nivector FTI26
A
1
HNO (MIN)
0
1
HNC (MAX)
0
t
A0034529
Sensibilité (SP/rP) en %
80/41
60/31
36/19
12/5
