Sélectionnez le schéma de votre appareil

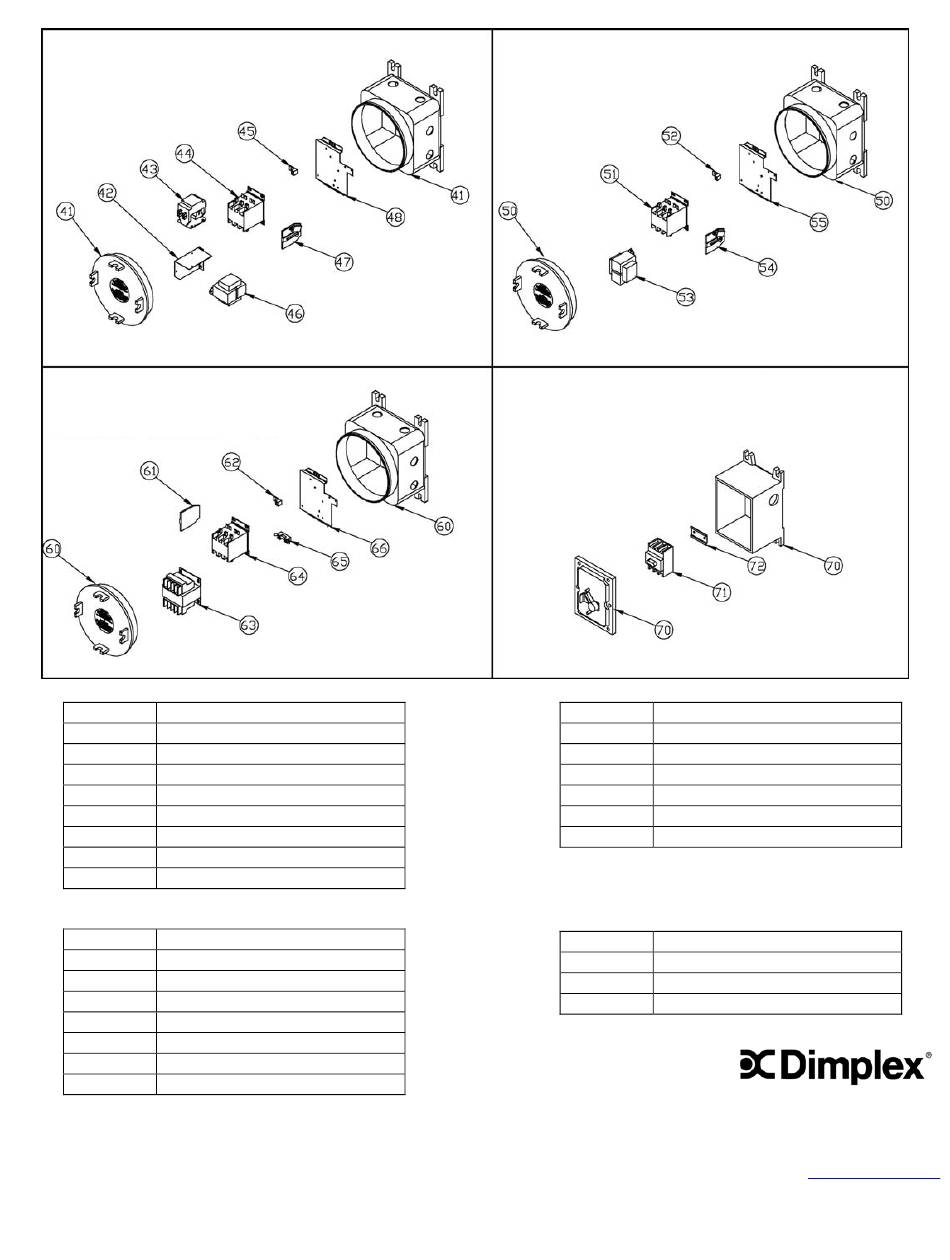

FIGURE 1
TENSION DE COMMANDE
= 24
AVEC INTERRUPTEUR FAN OU
CONTACTEUR BACKUP
FIGURE 3
TENSION DE COMMANDE
= 120
FIGURE 1:
ITEM
DESCRIPTION
41
Boîte de câblage
42
Applique optionnel
43
Contacteur optionnel
44
Contacteur principal
45
Mis-à-terre
46
Transformateur
47
Contacteur auxiliaire
48
Applique principal
FIGURE 3:
ITEM
DESCRIPTION
60
Boîte de câblage et couvercle
61
Contacteur auxiliaire
62
Mis-à-terre
63
Transformateur
64
Conducteur Principal
65
Transformateur Fusible et bloc F
66
Applique Principal
FIGURE 2
TENSION DE COMMANDE
SANS INTERRUPTEUR FAN OU
CONTACTEUR BACKUP
FIGURE 4
INTERRUPTEUR
FIGURE 2:
ITEM
50
51
52
53
54
55
FIGURE 4:
ITEM
70
71
72
Page 16 of 25
= 24
DESCRIPTION
Boîte de câblage et couvercle
Contacteur principal
Mis-à-terre
Transformateur
Contacteur auxiliaire
Applique principal
DESCRIPTION
Boîte d'interrupteur et couvercle
Interrupteur de débranchement
Piste interrupteur débranchement
Dimplex North America Limited
1367 Industrial Road
Cambridge ON Canada N1R 7G8
1-888-346-7539 •
www.dimplex.com
© 2011 Dimplex North America Limited
