7. Montage
ATTENTION
Les interrupteurs de sécurité ne doivent pas être contournés (pontage des contacts), déplacés, retirés
ou être inactivés de quelque manière que ce soit.
Ì
Tenez compte de la norme EN ISO 14119:2013, paragraphe 7, pour les mesures de réduction
des possibilités de fraude d'un dispositif de verrouillage.
AVIS
Endommagement de l'appareil et défauts de fonctionnement en cas de montage erroné.
Ì
Les interrupteurs de sécurité et les éléments d'actionnement peuvent être utilisés comme butée.
Tenez compte dans ce cas de l'énergie d'impact max. figurant dans les caractéristiques tech-
niques.
Ì
Tenez compte de la norme EN ISO 14119:2013, paragraphes 5.2 et 5.3, pour la fixation de l'inter-
rupteur de sécurité et de l'élément d'actionnement.
Ì
Protégez l'interrupteur de tout dommage ainsi que contre les corps étrangers tels que copeaux,
sable, grenailles, etc.
Ì
Respectez les rayons de porte min. (voir Figure 2 : Exemple de montage à la page 10).
Ì
L'actionneur doit s'éloigner de manière frontale par rapport à l'interrupteur lors de l'ouverture de
la porte de protection (voir Figure 3 : Sens d'attaque, désaxage maximal et déviation actionneur
maximale à la page 10).

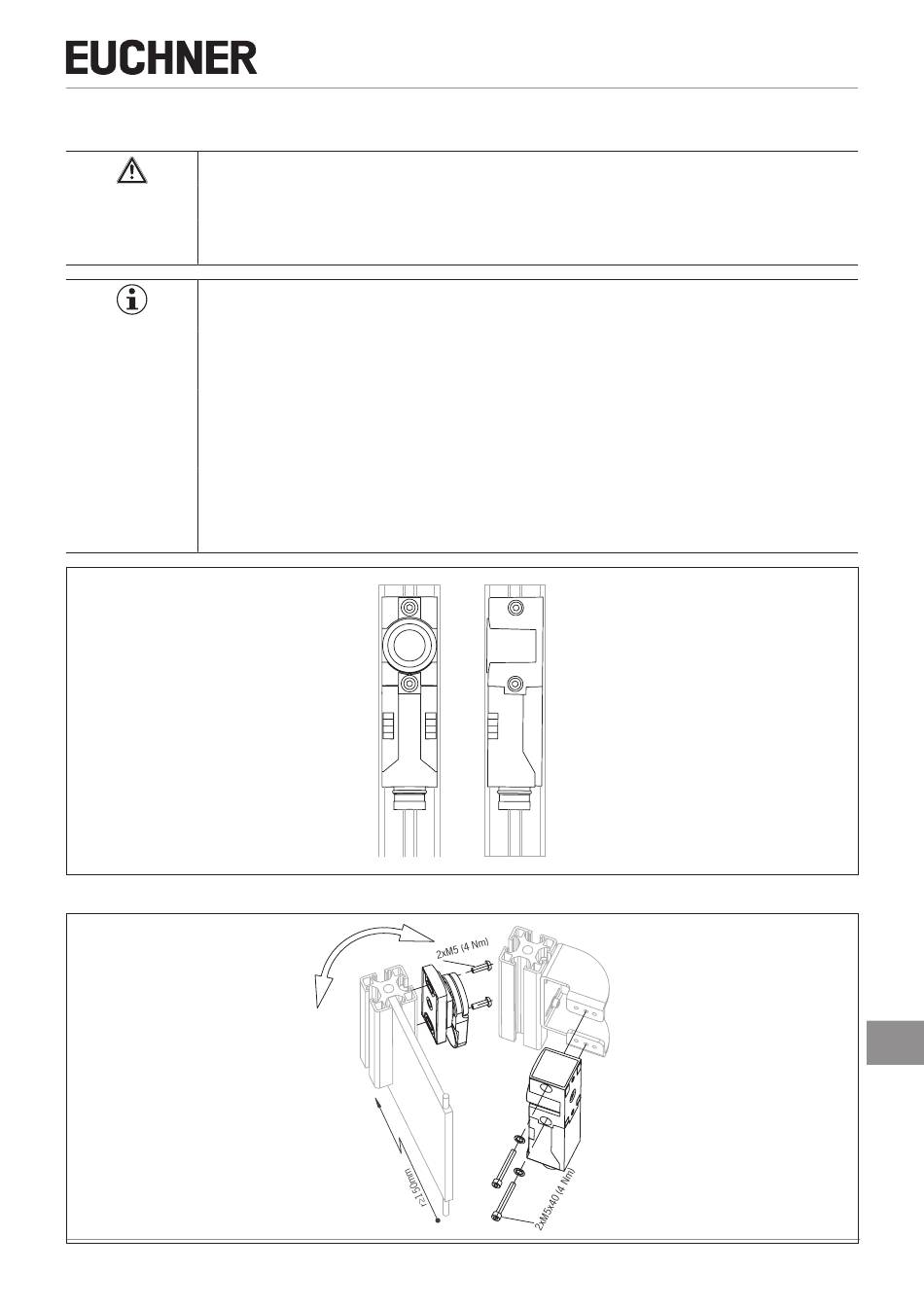

Figure 1 :
Orientations de montage avec fixation frontale ou latérale
2124745-06-12/20 (trad. mode d'emploi d'origine)
Interrupteur de sécurité à codage par transpondeur CEM-AR/CEM-AY
Mode d'emploi
FR
9
