6. Fonction
L'appareil surveille la position des protecteurs mobiles. Les sorties de sécurité sont respectivement
activées ou désactivées lorsque l'actionneur s'approche ou s'éloigne de la zone de détection.
L'appareil dispose en outre d'un électroaimant pour générer la force de maintien et la force de
retenue (interverrouillage). L'interverrouillage n'est pas surveillé (interverrouillage pour la protection
du process).
Le système est constitué des composants suivants : actionneur codé (transpondeur) et interrupteur.
La nécessité de l'apprentissage par l'appareil du code actionneur complet (unicode) ou non (multi-
code) est fonction de la version correspondante.
Appareils avec analyse unicode : pour qu'un actionneur puisse être reconnu par le système,
Ì
il est nécessaire de l'affecter à l'interrupteur de sécurité par un processus d'apprentissage.
Cette affectation univoque permet d'atteindre un haut degré d'infraudabilité. Le système pos-
sède par conséquent un haut niveau de codage.
Ì
Appareils avec analyse multicode : à la différence des systèmes avec analyse unicode,
dans le cas des appareils multicode, un code précis n'est pas demandé ; la vérification consiste
simplement à déterminer s'il s'agit d'un type d'actionneur qui peut être reconnu par le système
(reconnaissance multicode). La comparaison exacte du code de l'actionneur avec le code ap-
pris dans l'interrupteur de sécurité (analyse unicode) n'est plus nécessaire. Le système possède
un faible niveau de codage.
À la fermeture du protecteur, l'actionneur s'approche de l'interrupteur de sécurité. Lorsque la distance de connexion est
atteinte, l'actionneur est alimenté en tension par l'interrupteur et la transmission des données peut se dérouler.
En cas de reconnaissance d'un code valide et de la plaque d'ancrage, les sorties de sécurité sont activées. L'état de l'inter-
verrouillage ou la reconnaissance de la plaque d'ancrage n'ont pas d'incidence sur le comportement de désactivation des
sorties de sécurité. Les sorties de sécurité ne se désactivent qu'une fois la lecture du signal transpondeur de l'actionneur
terminée.
Lors de l'ouverture du protecteur, les sorties de sécurité et les sorties de signalisation OT et OL sont désactivées.
En cas d'erreur dans l'interrupteur de sécurité, les sorties de sécurité sont désactivées et la LED DIA rouge s'allume. Les
erreurs sont détectées au plus tard au moment de l'ordre d'activation des sorties de sécurité suivant (par ex. au démarrage).
6.1.
Sortie d'état de porte et reconnaissance de la plaque d'ancrage (OT)
L'appareil dispose d'une sortie d'état de porte et d'une détection de la plaque d'ancrage. La sortie d'état de porte est ac-
tivée dès que l'actionneur se trouve dans la zone de détection et que la plaque d'ancrage est reconnue par l'électroaimant
(état : protecteur fermé et non verrouillé). La sortie d'état de porte reste activée même lorsque l'interverrouillage est actif.
La sortie d'état de porte est désactivée lorsque le transpondeur ne se trouve plus dans la zone de détection ou que la
plaque d'ancrage n'est plus reconnue.
6.2.
Sortie de diagnostic (OI)
La sortie de diagnostic est activée en cas d'erreur (condition d'activation comme la LED DIA).
6.3.
Sortie de signalisation interverrouillage (OL)
La sortie de signalisation interverrouillage est activée lorsque l'interverrouillage est actif (force de retenue >400 N). Lors
de l'activation de l'interverrouillage, l'appareil vérifie si la force de retenue est d'au moins 400 N. Dans le cas contraire, la
sortie de signalisation interverrouillage OL n'est pas activée et la LED LOCK signale que la force de retenue minimale n'a
pas été atteinte. La force de retenue n'est pas contrôlée en cours de fonctionnement.
La sortie de signalisation interverrouillage est désactivée lorsque la plaque d'ancrage n'est plus reconnue (par ex. : porte
ouverte par effraction, entrefer trop important entre l'aimant d'interverrouillage et la plaque d'ancrage. Cause possible :
salissure ou désajustage).
2124745-06-12/20 (trad. mode d'emploi d'origine)

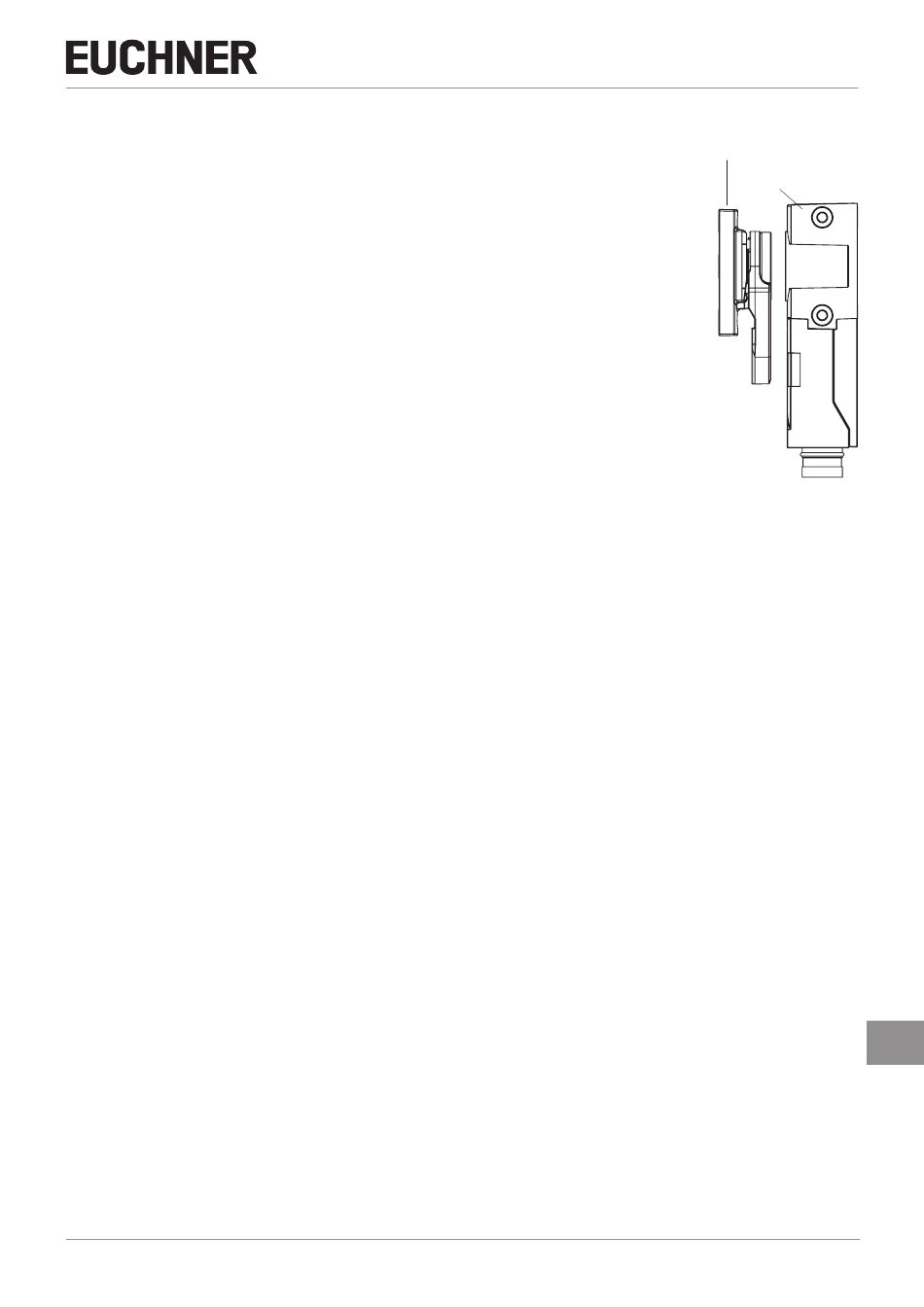

Interrupteur de sécurité à codage par transpondeur CEM-AR/CEM-AY
Mode d'emploi
Actionneur à codage
par transpondeur
Interrupteur de
sécurité CEM-AR
FR
7
