Interrupteur de sécurité à codage par transpondeur CEM-AR/CEM-AY
6.4.
Interverrouillage avec la version CEM-I2
(interverrouillage par énergie ON et déblocage par énergie OFF)
Activation de l'interverrouillage : application de la tension de commande au niveau de l'entrée IMP.
Déblocage de l'interverrouillage : coupure de la tension de commande au niveau de l'entrée IMP.
Le système d'interverrouillage fonctionne selon le mode sous tension (courant de travail). En cas de coupure de la tension de
commande (IMP) ou de la tension de service U
Tant qu'aucune tension de commande n'est appliquée, le protecteur peut être ouvert.
6.5.
Élimination automatique de la rémanence
Le magnétisme résiduel (rémanence) de l'électroaimant d'interverrouillage peut représenter un inconvénient, en particulier
dans le domaine de la construction mécanique. À l'état ouvert, des copeaux métalliques pourraient être attirés par la face
active. Lors de la prochaine fermeture, il se forme alors entre l'actionneur et la tête de lecture un entrefer qui diminue la
force de retenue. Pour éviter cet effet, l'électroaimant d'interverrouillage est démagnétisé lors de la désactivation de l'inter-
verrouillage. La tension de service U
Important !
La démagnétisation complète n'a lieu que si la force de maintien a été réglée sur 0 N. Sinon, la force
de maintien réglée est encore active après désactivation de la tension de commande IMP.
AVIS
En réglant sur 0 N, la présence d'impulsions de test cycliques dans l'électroaimant d'interverrouillage
peut entraîner des phénomènes de vibration entre l'interrupteur et l'actionneur. C'est la raison pour
laquelle il est préconisé de régler une force de maintien.
6.6.
Force de maintien réglable
L'électroaimant d'interverrouillage est pré-excité pour obtenir la force de maintien. L'interrupteur est ainsi maintenu malgré
l'absence d'interverrouillage. La tension de service U
protecteur ne s'ouvre par lui-même.
La force de maintien peut être réglée au moyen d'une clé de paramétrage (code article 125481) à 0 N, env. 30 N et env.
50 N (voir le chapitre 9.2. Réglage de la force de maintien à la page 21).
6.7.

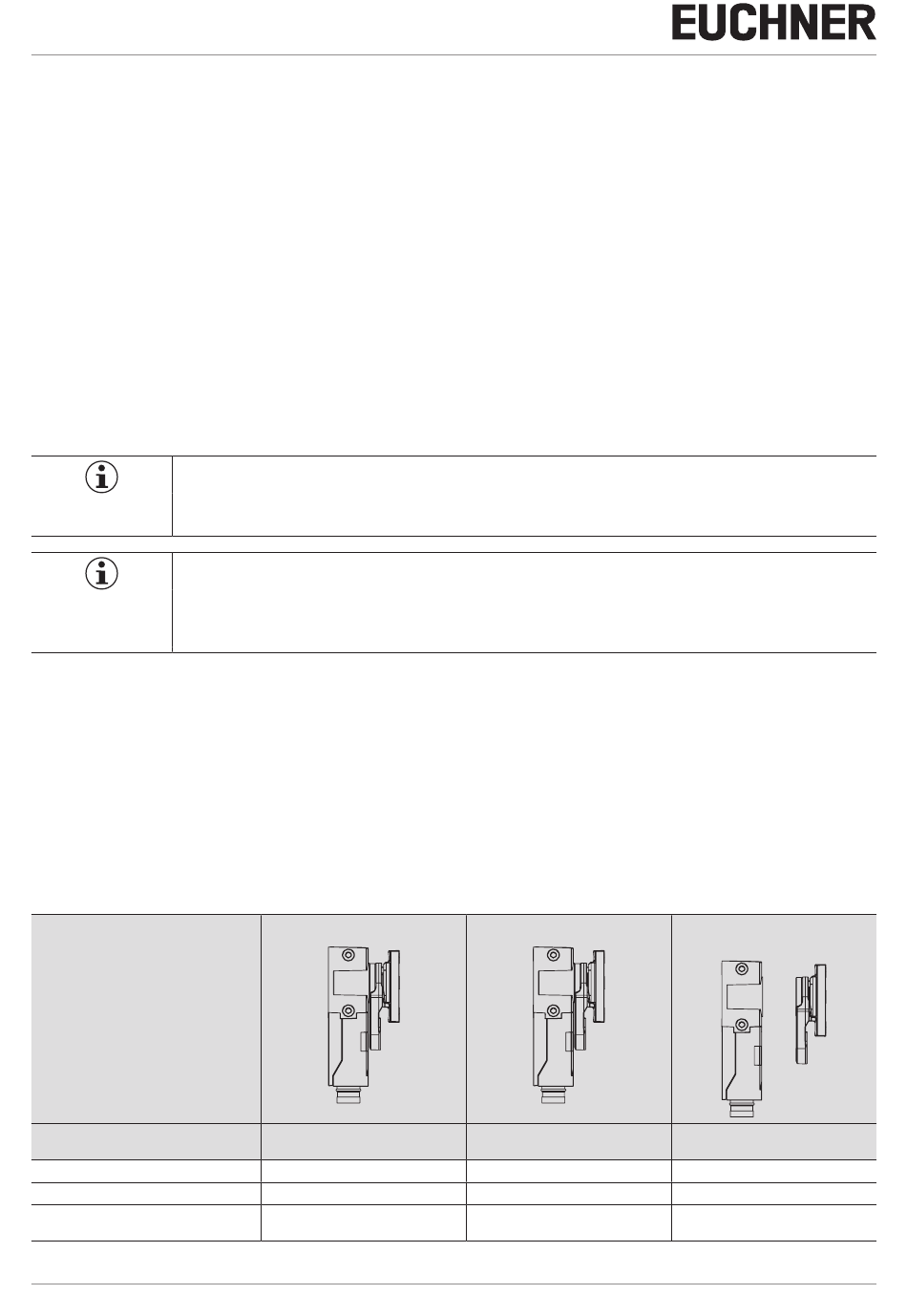

États de commutation
Vous trouverez les états de commutation détaillés pour votre interrupteur au chapitre 10. Tableau des états du système à
la page 25. Toutes les sorties de sécurité et de signalisation ainsi que les LED d'affichage y sont décrites.
Électroaimant d'interverrouillage activé
(IMP = ON)
Sorties de sécurité FO1A et FO1B
Sortie de signalisation interverrouillage OL
Sortie d'état de porte et reconnaissance de
la plaque d'ancrage OT
2)
1) Condition d'activation pour les sorties de sécurité : le transpondeur et la plaque d'ancrage de l'actionneur sont reconnus
2) Sur les appareils avec sorties de signalisation NPN, l'état ON correspond à un niveau de tension de 0 V et l'état OFF à un niveau de tension d'env. 24 V.
8
, l'interverrouillage est débloqué et le protecteur peut être ouvert directement !
B
doit, pour ce faire, être appliquée en permanence.
B
doit pour cela être présente. Ceci permet par ex. d'empêcher que le
B
Protecteur fermé et verrouillé
ON
ON
2)
ON
ON
Protecteur fermé et non verrouillé
OFF
ON
1)
OFF
ON
(trad. mode d'emploi d'origine) 2124745-06-12/20
Protecteur ouvert
(-)
OFF
OFF
OFF
