Mode d'emploi
Interrupteur de sécurité à codage par transpondeur CEM-AR/CEM-AY
8.9. Remarques relatives à l'utilisation en série dans un système AR
Pour éviter les boucles de masse, il convient de réaliser le câblage en étoile (voir Figure 7).
terminating plug
FI1A/FI1B
CES-AR
#1
FO1A/FO1B
FI1A/FI1B
#2
CES-AR
FO1A/FO1B
FI1A/FI1B
#3 CES-AR
FO1A/FO1B
+ 24 V DC
0 V
Important : câblage dans un faisceau commun

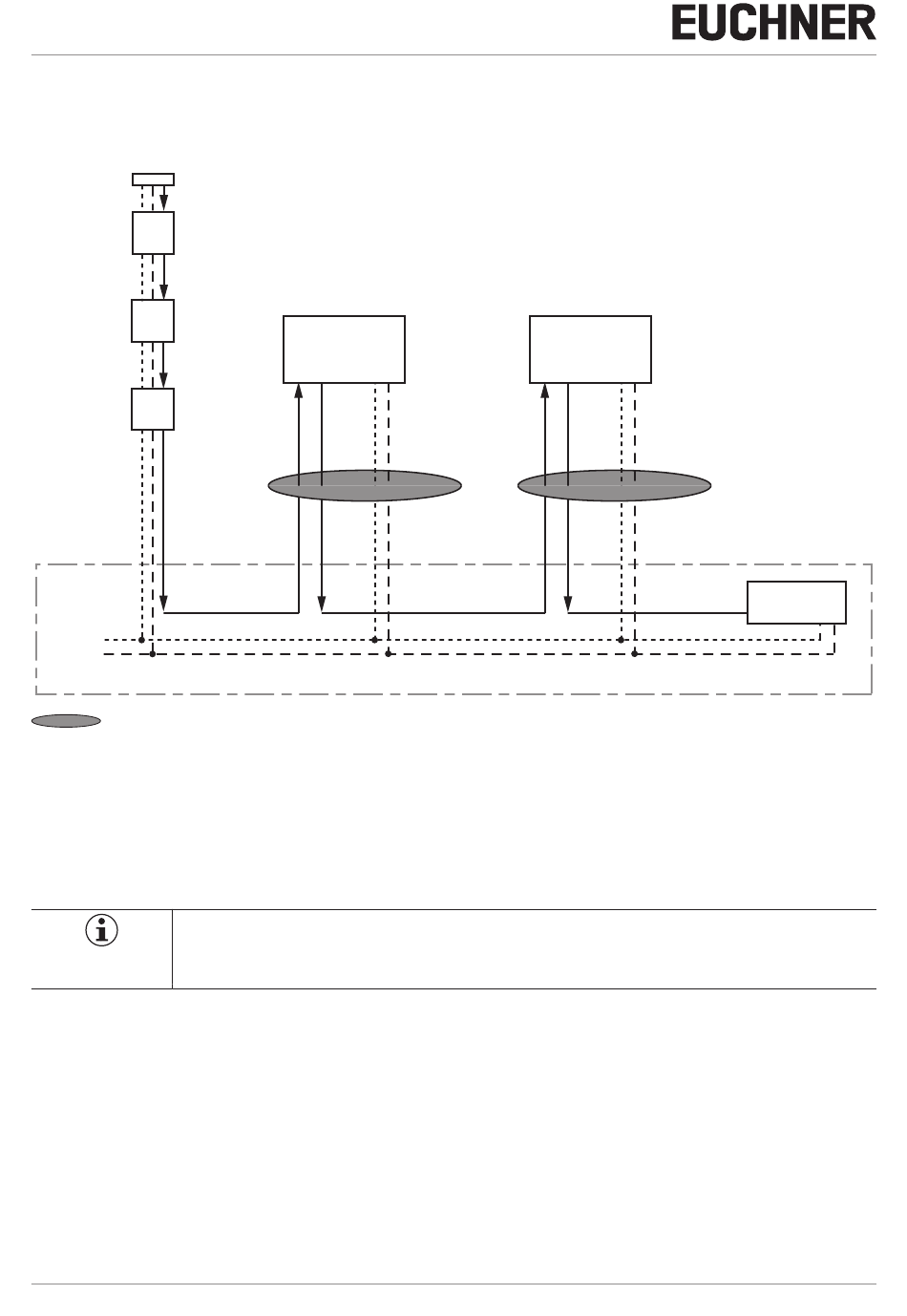

Figure 7 : Câblage central dans un système AR au niveau de l'armoire
8.9.1. Nombre d'appareils dans un même système en série
Il est possible de raccorder 20 appareils au maximum en série au sein d'un système CEM. Ce nombre est limité également
à 20 dans le cas d'un système mixte (par ex. CEM-AR avec CES-AR).
8.9.2. Réinitialisation dans un système en série
Important !
Utiliser l'entrée de réinitialisation Reset (RST) pour la réinitialisation dans un système AR. Tous les appa-
reils doivent être réinitialisés ensemble. La réinitialisation d'interrupteurs individuels entraîne une erreur.
8.10. Remarques relatives à l'utilisation sur un analyseur AR
L'appareil ne peut pas être utilisé sur un analyseur AR.
18
#4
CEM-I2-AR...
UB 0V
FI1A/ FO1A/
FI1B FO1B
#5
CEM-I2-AR...
UB 0V
FI1A/ FO1A/
FI1B FO1B
(trad. mode d'emploi d'origine) 2124745-06-12/20
PLC
cabinet
