4 Installation électrique
Longueur et section des câbles
Le variateur de fréquence a été testé avec un câble d'une longueur et d'une section données. En augmentant la section du câble, la capacité - et donc
le courant de fuite - peut augmenter d'où la nécessité de réduire la longueur du câble en conséquence.
Fréquence de commutation
Lorsque des variateurs de fréquence sont utilisés avec des filtres sinus pour réduire le bruit acoustique d'un moteur, régler la fréquence de commutation
conformément aux instructions du filtre sinus au par.
Précautions lors d'utilisation de conducteurs en aluminium
Les conducteurs en aluminium ne sont pas recommandés pour les sections de câble inférieures à 35 mm². Les bornes peuvent accepter des conducteurs
en aluminium mais la surface de ceux-ci doit être nettoyée et l'oxydation éliminée à l'aide de vaseline neutre sans acide avant tout raccordement.
En outre, la vis de la borne doit être serrée à nouveau deux jours après en raison de la souplesse de l'aluminium. Il est essentiel de garantir que la
connexion est étanche aux gaz sous peine de nouvelle oxydation de la surface en aluminium.
4

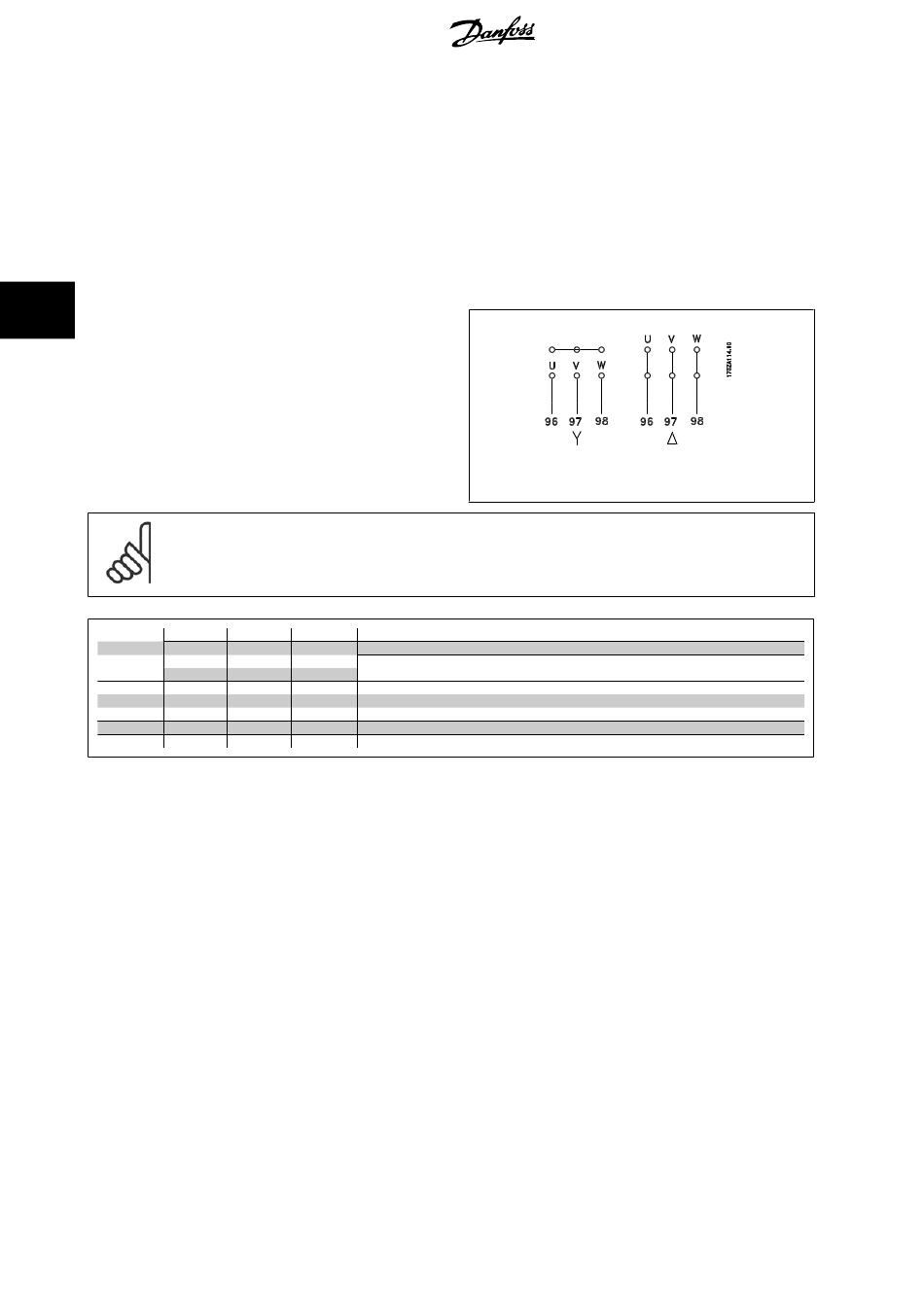

Le variateur de fréquence permet d'utiliser tous les types de moteurs
asynchrones triphasés standard. Les moteurs de petite taille ont généra-
lement une connexion étoile (230/400 V, D/Y). Les moteurs de grande
taille sont montés en triangle (400/690 V, D/Y). Se référer à la plaque
signalétique du moteur pour le mode de raccordement et la tension cor-
rects.
N.B.!
Sur les moteurs sans papier d'isolation de phase ou autre renforcement d'isolation convenant à un fonctionnement avec alimentation
de tension (par exemple un variateur de fréquence), placer un filtre sinus à la sortie du variateur de fréquence. (Les moteurs conformes
à la norme CEI 60034-17 ne nécessitent pas de filtre sinus.)
No. 96
U
U1
W2
U1
No. 99
PE
Tableau 4.14: Raccordement du moteur à 3 et 6 câbles.
30
14-01 .
97 98 Tension moteur 0 à 100 % de la tension secteur
V W 3 câbles hors du moteur
V1 W1
6 câbles hors du moteur, connexion triangle
U2 V2
V1 W1 6 câbles hors du moteur, connexion étoile
U2, V2, W2 à interconnecter séparément
(bloc de bornes optionnel)
Mise à la terre
MG.11.A6.04 - VLT
Manuel d'utilisation du variateur HVAC VLT
Illustration 4.15: Bornes pour la connexion du moteur.
