Maschinenspezifikation; Technische Daten; Schallemission; Lieferumfang - Jet JBM-5 Mode D'emploi

Verletzungsgefahr durch den
rotierenden Bohrer.
Gefährdung durch wegfliegende
Werkstücke und Werkstückteile.
Gefährdung durch Lärm und Staub.
Unbedingt persönliche
Schutzausrüstungen wie Augen-,
Gehör- und Staubschutz tragen.
Eine geeignete Absauganlage
einsetzen!
Gefährdung durch Strom, bei nicht
ordnungsgemäß er Verkabelung.

4. Maschinenspezifikation

4.1 Technische Daten

Motor Drehzahl
Bohrfutter Kapazität
Stemmmeiß el max. 12,7 x 12,7mm
5/8", 3/4", 13/16"
Schaftaufnahmen
Bohrhub
Anschlaggröß e
Ausladung vom Anschlag max. 90mm
Niederhalter Kapazität
Maximaler vertikaler Abstand
Tisch bis Adapterhülse
Maschinengewicht
Netzanschluss 230V ~1/N/PE 50Hz
Abgabeleistung 0,37 kW (0,5PS) S1
Betriebsstrom
Anschlussleitung (H07RN-F)3x1,5mm²
Bauseitige Absicherung

4.2 Schallemission

Schalldruckpegel (nach EN 11202):
Leerlauf
Bearbeitung
Die angegebenen Werte sind
Emissionspegel und sind nicht
notwendigerweise Pegel für sicheres
Arbeiten.
Sie sollen dem Anwender eine
Abschätzung der Gefährdung und des
Risikos ermöglichen.

4.3 Lieferumfang

10mm Bohrfutter
Bohrfutterschlüssel
Spindelverlängerung
5/8" (15,87mm) Adapterhülse
3/4" (19,05mm) Adapterhülse
13/16" (20,64mm) Adapterhülse
Anschlag
Niederhalter
MDF Tisch
Handhebel
Gasdruckfeder
Gebrauchsanleitung
Ersatzteilliste

5. Transport und Inbetriebnahme

1450 U/min

5.1. Transport und Aufstellung

10mm
Die Aufstellung der Maschine sollte in
geschlossenen Räumen erfolgen,
tischlerübliche Bedingungen in der
120mm
Werkstatt sind dabei ausreichend.
40 x 320mm
Die Maschine muss kippsicher auf
einer belastbaren Tischfläche
100mm festgeschraubt werden.
208mm

5.2 Montage

20 kg
Wenn Sie beim Auspacken einen
Transportschaden feststellen,
benachrichtigen Sie umgehend Ihren
Händler, nehmen Sie das Gerät nicht
3A
in Betrieb.
10A Entsorgen Sie die Verpackung bitte
umweltgerecht.
Entfernen Sie das Rostschutzfett mit
einem milden Lösungsmittel.

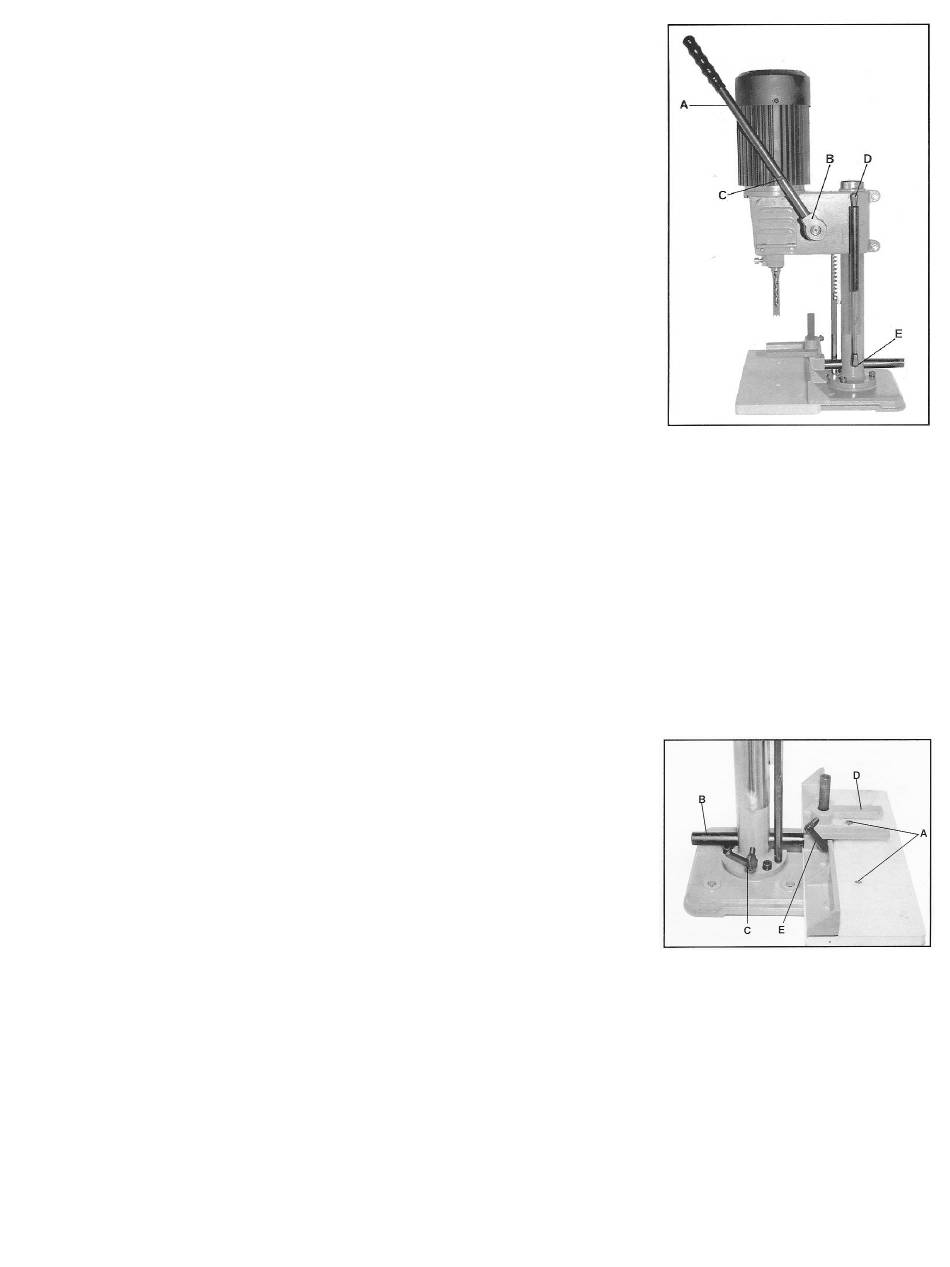

Schrauben Sie den Handhebel (A, Fig
67,4 dB (A)
1) mit einem Gabelschlüssel (C, Fig 1)
75,5 dB (A)
im Kupplungsstück (B, Fig 1) fest.
Fig 1
Bringen Sie den Kopf in die oberste
Stellung.
Der Handhebel kann umgesetzt
werden. Ziehen Sei dazu das
Kupplungsstück vom Kopf weg und
lassen Sie es in der gewünschten
Winkelstellung wieder einrasten.
Drücken Sie die Gasdruckfeder auf die
beiden Kugelbolzen (D and E, Fig 1).
Montieren Sie die MDF Tischplatte mit
den beiden gelieferten Schrauben (A,
Fig 2).
Fig 2
Stecken Sie die Führungssäule des
Anschlags (B, Fig 2) in die
Vertikalsäule und klemmen Sie mit
dem Indexiergriff (C, Fig 2).
Befestigen Sie den Niederhalter (D,
Fig 2) mit der Klemmschraube (E, Fig
2).
