Installation (suite)

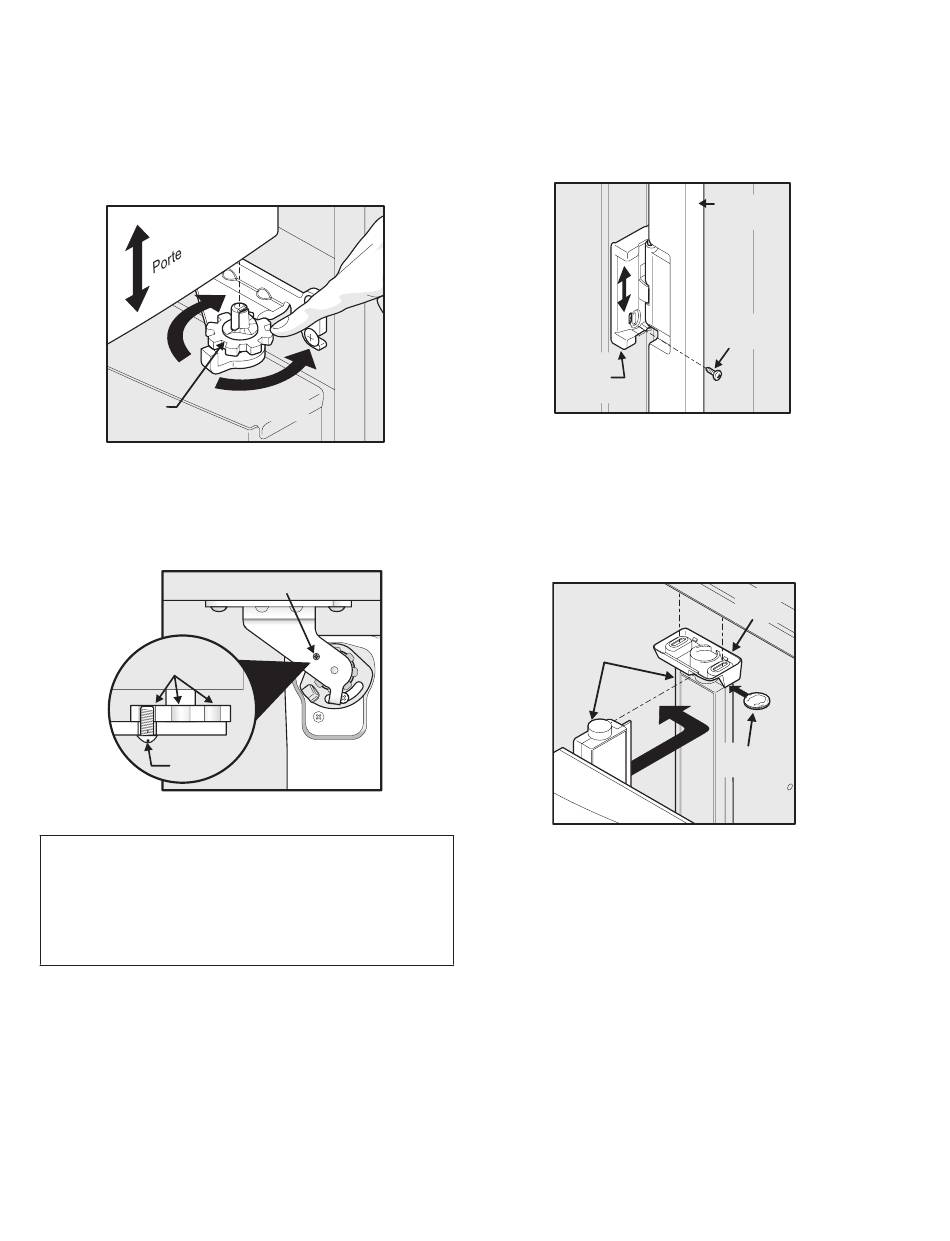

4. Soulever la porte pendant l'ajustement de la
rondelle. Pour soulever la porte, pivotez la rondelle
vers la droite (lorsque vue d'en bas). Pour abaisser la
porte, pivotez la rondelle vers la gauche (lorsque vue
d'en bas).
Abaisser
la porte
Rondelle
de la
charnière
Pour soulever/abaisser la porte
5. Resserrez la vis (lorsqu'applicable) en vous assurant
qu'elle se trouve entre les rayons de la rondelle. La
vis ne doit pas être serrée. Il faut simplement l'insérer
pour qu'elle ne dépasse pas de la charnière.
Revissez la vis
Rayons
de la rondelle
de charnière
Vis
REMARQUE
Si, après avoir ajusté les portes plus haut, la porte émet
un bruit sec ou un clic, enlevez la vis et remplacez-la par
la vis plus longue qui est fournie dans la trousse de la
poignée (modèles sélectionnés).
Soulever
la porte
Vis (s'il y a lieu)
Pour ajuster le meneau du déflecteur :
1. Desserrez la vis située sur la charnière du meneau du
déflecteur.
Meneau
du déflecteur
charnière
Ajuster la vis du meneau du déflecteur
2. Ajustez la hauteur du meneau du déflecteur. Pour
une bonne connexion avec le guide du meneau
du déflecteur, il doit y avoir une séparation de
l'épaisseur d'une pièce de monnaie (1,5 mm ou
0,060 po) entre le guide et le meneau du déflecteur.
Meneau
du déflecteur
Ajuster la hauteur du meneau du
3. Serrer de nouveau la vis.
10
Meneau du
déflecteur
Vis
Guide du
meneau
Épaisseur
d'une pièce
de monnaie
déflecteur
