Pol.
T Snímač teploty kolektoru Solaris
K
T Snímač teploty zpětného toku Solaris
R
T Snímač teploty v zásobníku Solaris
S
T Snímač vstupní teploty Solaris
V
V Ventilátor (odparník)
VS Ochrana proti opaření VTA32
Obr. 86-1
EHS157068

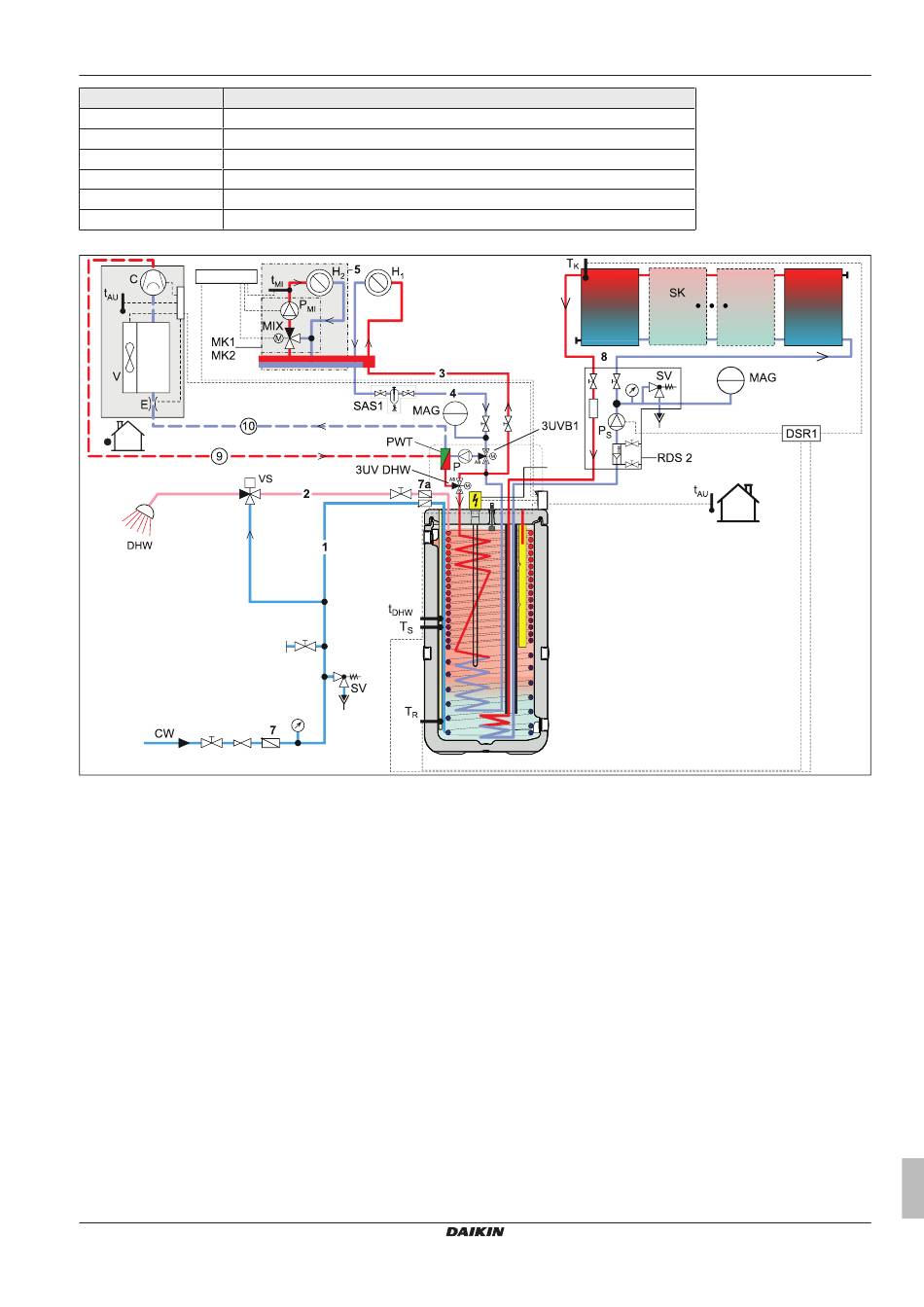

Obr. 86-1 Schéma hydraulického zapojení (typy Biv) s tlakovým solárním systémem
