Pos.
T Solaris returtemperaturgivare
R
T Solaris beredartemperaturgivare
S
T Solaris tilloppstemperaturgivare
V
V Fläkt (förångare)
VS Skållningsskydd VTA32
Tab. 76-1
EHS157068

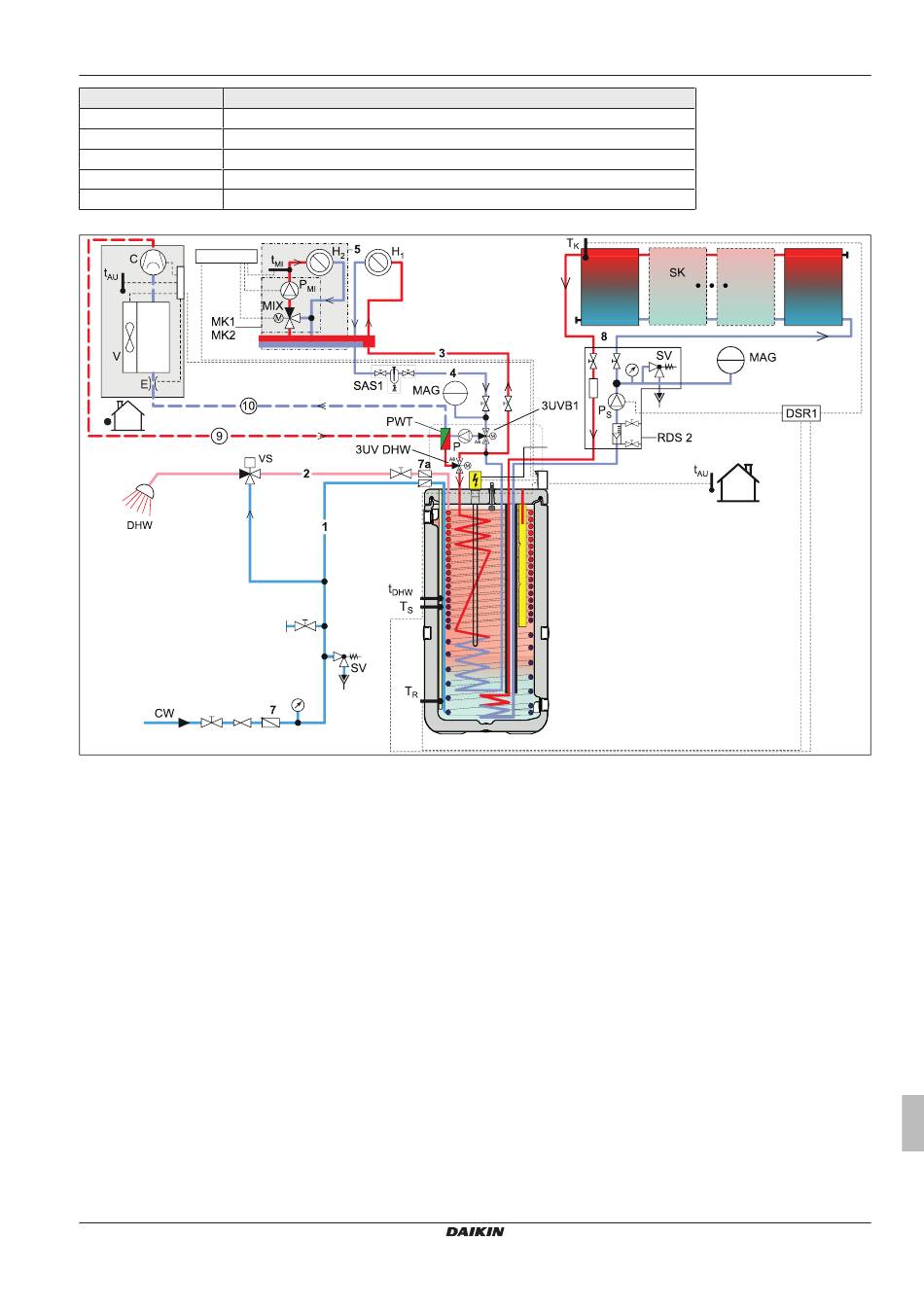

Bild 76-1 Hydraulschema (Biv-typer) med trycksatt solvärme
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444099_00 – 07/2018 – SV
Betydelse
EKBUxx
RoCon+ HP
Altherma EHS(X/H)
6 Hydraulisk anslutning
Installations- och underhållsanvisning
