3 Descrizione del prodotto
Struttura interna ...04P50D / ...08P50D

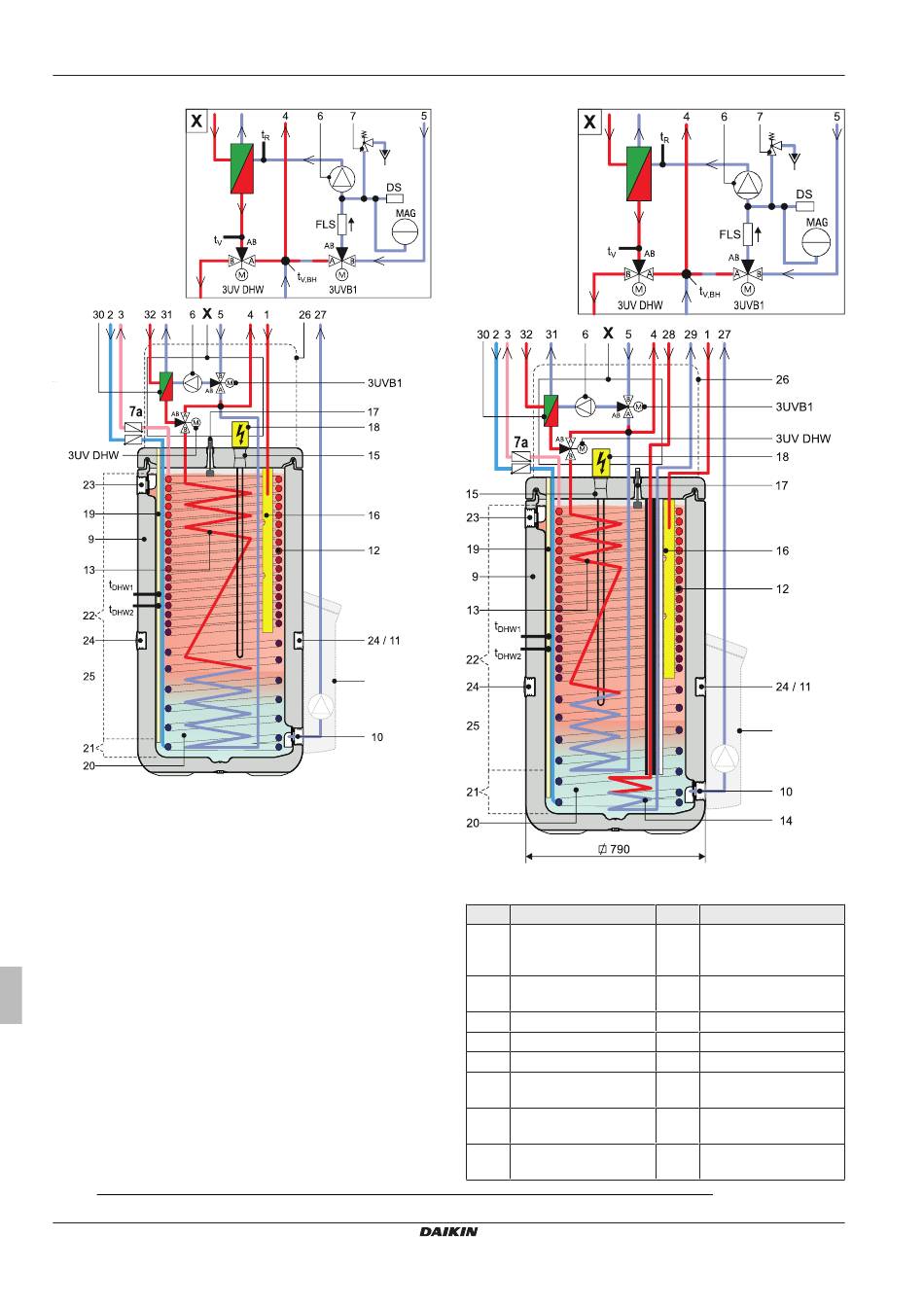

Fig. 53-5 Struttura interna e componenti - Struttura inter-
na ...04P50D / ...08P50D
(16)
Per la legenda vedere
Istruzioni per l'installazione e la manutenzione
10
EKSRPS4
(16)
Tab. 53-1
Struttura interna ...B04P50D / ...B08P50D (Biv)
Fig. 53-6 Struttura interna e componenti - Struttura interna ...
B04P50D / ...B08P50D (Biv)
Pos. Descrizione
1 Mandata solare o colle-
gamento per ulteriore
fonte di calore (solo BIV)
2 Collegamento acqua
fredda
3 Acqua calda
4 Mandata riscaldamento
5 Ritorno riscaldamento
6 Pompa di circolazione
7 valvola limitatrice
7a Valvola di ritegno (acces-
sorio)
EKSRPS4
(16)
Pos. Descrizione
25 Targhetta identificativa
26 Calotta di copertura
27 solare - ritorno
28 solare - mandata
29 solare - ritorno
30 Scambiatore di calore a
piastre
31 Collegamento tubatura
del fluido refrigerante
32 Collegamento tubo del
gas refrigerante
