Accrochez l'unité montée (axe, moteur tubulaire et embout) dans le coffre et sécurisez le moteur en tenant compte du type de
fixation du support mural (avec goupille ou fixation à ressort).
Positionnez l'axe de sorte que le tablier du volet roulant puisse être fixé avec des attaches ou montez les attaches rigides confor-
mément aux indications du fabricant.
En cas d'utilisation d'attaches/de verrous nous recommandons l'emploi d'au moins 3 uni-
tés, et pour les axes plus longs, de 3 attaches/verrous par mètre d'axe.
Réglage des positions de fin de course avec les interrupteurs
Réglage des positions de fin de course
Il existe 3 possibilités de réglage des positions de fin de course :
• Du point inférieur au point supérieur sans butée
• Du point inférieur à la butée supérieure
• Du verrou en position de fin de course inférieure à la butée supérieure
La position de fin de course est enregistrée lorsque le moteur tubulaire se coupe automatiquement à la position désirée lors du ré-
glage des positions de fin de course et que la position a été atteinte 3 fois.
Si le moteur tubulaire venait à arrêter sa course trop tôt lors de la montée ou de la des-
cente en raison d'un blocage, il est possible de dégager le volet/store en faisant marcher
le moteur pendant un court instant dans le sens opposé, d'éliminer ce blocage et de pro-
grammer la position de fin de course souhaitée en procédant à un nouveau mouvement de
montée ou de descente.
Attention
Le câble avec inverseur n'est pas conçu pour une utilisation prolongée, mais uniquement
pour la mise en service !
10

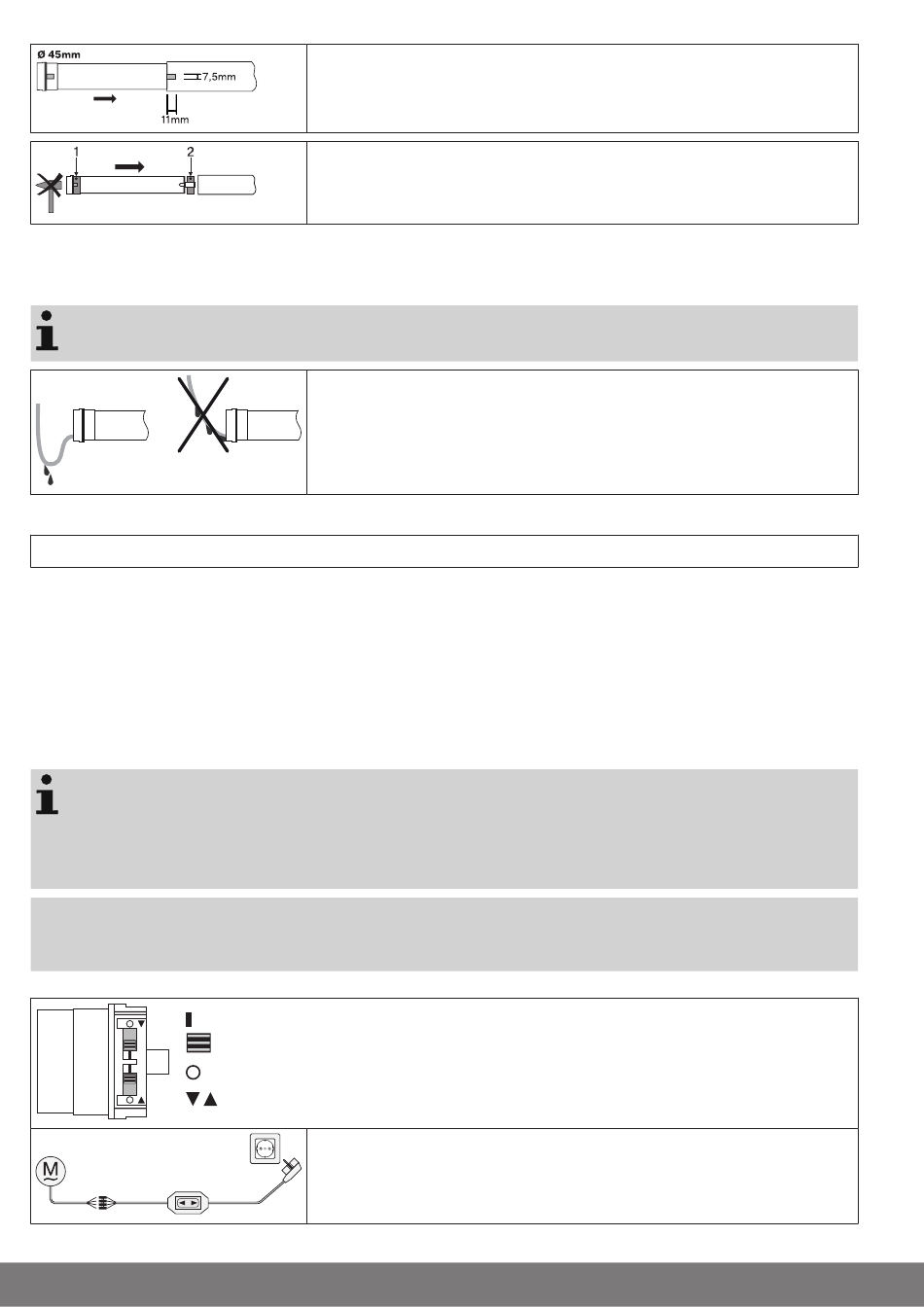

Axes ronds :
Retirez d'abord le tube côté moteur pour pouvoir insérer la came de la couronne
dans l'axe. La came de la couronne ne doit pas avoir de jeu par rapport à l'axe.
Montez le moteur tubulaire avec la couronne correspondante (1) et la roue (2). Insé-
rez le moteur tubulaire dans l'axe, avec la couronne et la roue prémontées. Veillez à
ce que la couronne et la roue soient correctement logées dans l'axe.
Pose du câble de connexion
Posez et fixez le câble de connexion au moteur tubulaire en montant. Le câble de
connexion et, le cas échéant, l'antenne ne doivent pas empiéter sur la zone d'enrou-
lement. Recouvrez les arêtes vives.
Position de programmation
Interrupteur
Position d'effacement
Flèches de sens de rotation
Reliez les fils de raccordement du moteur tubulaire à ceux du câble avec inverseur
(réf. 4901 002 181 0) ou de l'élément de commande en faisant correspondre les cou-
leurs puis branchez l'alimentation.
