4. Informations pour l'installation .
Hygiène et sécurité
Vous êtes tenu d'installer les rideaux d'air Rez-
nor conformément aux dispositions correspon-
dantes de la réglementation de 1998 sur la
sécurité du gaz (installations et utilisation) [Gas
Safety (Installations and Use) Regulations
1998]. On doit également tenir compte des obli-
gations découlant de la loi de 1974 sur
l'Hygiène et la Sécurité au Travail (Health &
Safety at Work Act) ou des codes de bonnes
pratiques correspondantes. De plus, l'installa-
tion doit être effectuée conformément à la régle-
mentation en vigueur sur le câblage de l'IEE
(BS 7671), à la norme BS 6896 (applications
industrielles et commerciales) et aux autres
normes britanniques et codes de bonnes pra-
tiques correspondantes, par un installateur qual-
ifié. Avant toute intervention, couper l'alimenta-
tion électrique du rideau d'air et de son tableau
de commande.
Pour votre propre sécurité, nous recommandons
l'emploi d'équipements de protection person-
nelle pour la manutention du présent rideau d'air
Préalablement à l'installation, vous êtes prié de
vérifier la compatibilité entre les conditions de
distribution sur place, la nature et la pression du
gaz, et le réglage actuel de l'appareil.
Les rideaux d'air à gaz Reznor sont munis de
supports de montage pré-montés, soit en ap-
pareils individuels, soit en installations multiples,
que l'on peut fixer ensemble avec des boulons
pour répondre aux exigences des différentes
largeurs de porte. La hauteur de montage mini-
mum est 1,8 mètre (cf. schéma nº 2 ci-dessous).

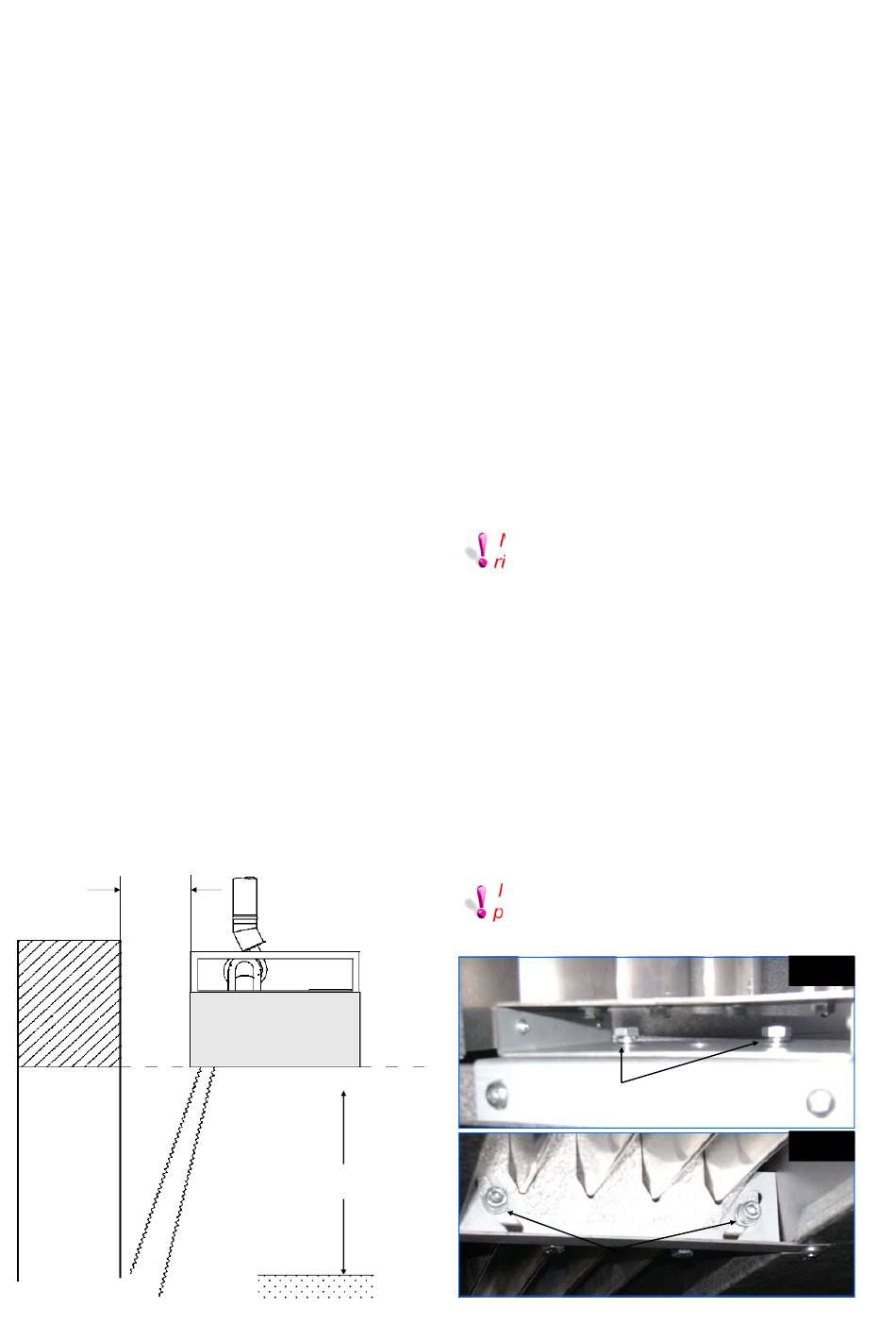

4.1 Montage.
Diagramme 2.
Maintenir l'écart au
minimum
Le bas du Rideau d'air
doit être au ras du des-
sus de l'ouverture de la
porte
1.8m minimum
4.1.1 Chaque rideau d'air individuel doit être
soutenu par des supports en porte-à-faux (hors
fourniture) ; on le fixe sur la structure du bâti-
ment en le boulonnant directement et en utili-
sant des supports appropriés, ou en le sus-
pendant à l'aide d'une charpente métallique ap-
propriée (cf. schéma 3, page 6).
4.1.2 Les rideaux d'air multiples doivent être
fixés l'un à l'autre à l'aide de 3 goujons M10,
écrous et rondelles installés dans les trous pra-
tiqués dans les supports de montage ; des pro-
filés de support appropriés (hors fourniture) doi-
vent ensuite être fixés sur le dessus des sup-
ports montés d'office, sur la longueur intégrale
des rideaux d'air assemblés, de façon à répartir
la charge. On peut alors fixer sur la structure du
bâtiment en boulonnant directement à l'aide des
supports appropriés, ou en suspendant à l'aide
d'une charpente métallique appropriée (cf. sché-
ma 4, page 6). Si nécessaire, le profilé de sup-
port peut dépasser légèrement le bout des
rideaux d'air, afin de faciliter la fixation.
Nota: lorsque l'on installe de multiples
rideaux d'air au-dessus de portes bascu-
lantes, ou lorsqu'un support central ne convient
pas, on doit remplacer le profile de support par
des profiles à section transversale supérieure,
afin d'empêcher le cintrage de l'ensemble.
Il est parfois nécessaire d'ajuster la position des
grilles afin d'assurer la présence du débit d'air
désiré dans l'ouverture de la porte : pour ceci,
desserrer tout d'abord les quatre boulons de
fixation situés par deux à chaque bout des
grilles (indiqués par des flèches dans la fig. A) ;
on peut ensuite déplacer les grilles dans la posi-
tion désirée, puis resserrer les boulons de fixa-
tion.
NOTA: le modèle AB 225 possède deux
paires de goupilles de fixation Allen intermé-
diaires, alors que l'AB 175 n'en possède qu'une.
Goupilles de serrage
Boulon Allen de serrage
5
Fig. A
Fig. B
