6.2.1.1 Mise à la terre
!
L'installation doit obligatoirement être pourvue de mise à la terre.
6.2.2
Raccordement au réseau de gaz
Avant de raccorder le four à l'installation du gaz, contrôler les caractéristiques requises du four
en matière d'alimentation du gaz. Les spécifications pour le type de pré-installation sont
reportées sur la plaquette prévue à cet effet (voir paragraphe 1.13).

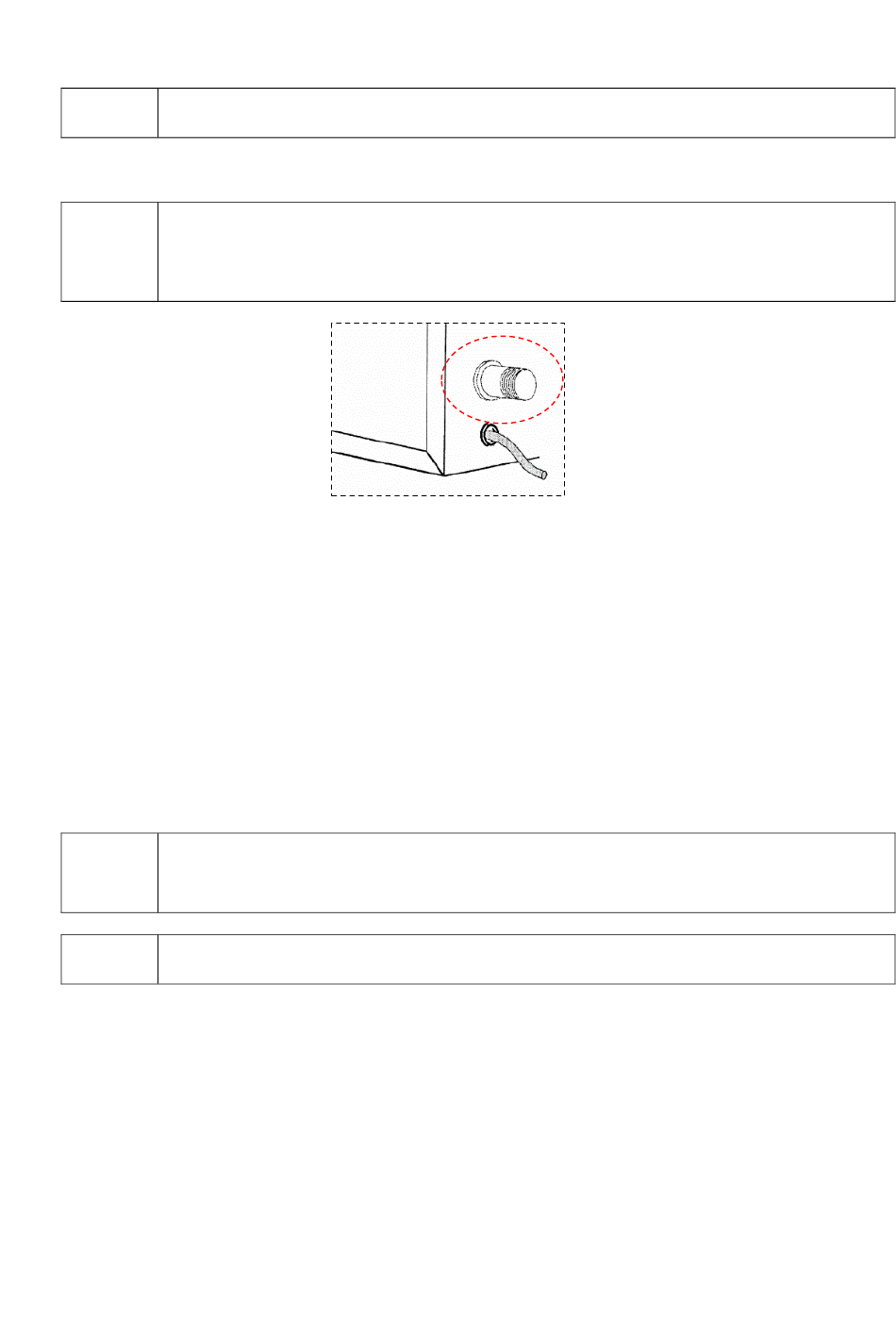

Le four est équipé d'un tuyau avec filetage GAZ de ½ " cylindrique, situé à l'arrière en bas (voir
figure), pour le branchement à l'installation du gaz.
Vérifier avant tout que l'installation de distribution du gaz soit conforme et en particulier que les tuyaux soient
conformes aux normes et aux lois en vigueur en matière de sécurité des bâtiments. Les tuyaux fixes de
l'installation doivent avoir des sections pouvant alimenter tous les appareils situés dans le local et doivent être
réalisés en acier rigide ou en cuivre et installés de façon visible.
Il est obligatoire qu'entre chaque appareil et le réseau d'alimentation du gaz soit installé un robinet d'arrêt
manuel, conforme aux normes en vigueur en la matière.
Il est important que le robinet d'arrêt soit situé dans une position facilement accessible de manière à en
permettre la manœuvrabilité (ouverture ou fermeture) à tout moment.
Le raccordement du four à l'installation d'alimentation du gaz doit être réalisé moyennant des raccords et des
tuyaux spécifiques et conformes aux prescriptions des normes en vigueur. En cas d'utilisation de tuyaux d'acier
flexibles, ceux-ci doivent être facilement contrôlables. Leur longueur ne doit pas dépasser 1,5 mètre et ils ne
doivent pas présenter d'étranglements ou être soumis à des efforts de traction et de torsion. Veiller en outre à
ce que le tuyau ne se trouve pas en contact avec des arêtes, des parties tranchantes et chaudes, pouvant
l'endommager et en compromettre la fonctionnalité et la sécurité
Après les opérations d'installation, il est nécessaire d'effectuer un contrôle, afin de garantir qu'il
n'y ait pas de pertes de gaz dans l'espace ambiant. Ce contrôle peut être effectué moyennant
!
des sprays de détection de fuite prévus à cet effet ou des substances mousseuses non
corrosives
!
Il est strictement interdit d'utiliser des flammes libres pour la recherche de pertes de gaz.
6.2.3
Raccordement à la cheminée et à l'évacuation des fumées
Pour l'évacuation des fumées de combustion sont fournies, même selon les lois nationales en vigueur dans le
pays de destination, les types d'installation suivants:
A1: unité sans ventilateur et à tirage naturel ne sont pas conçus pour le raccordement à un tuyau d'échappement
ou à un dispositif d'évacuation des produits de combustion à l'extérieur de la pièce dans laquelle l'appareil est
installé. L'apport d'air de combustion et l'évacuation des produits de combustion sont réalisées dans
l'installation.
B11: unité sans ventilateur, avec tirage naturel et pause projet de dispositif; il est conçu pour être relié à un
tuyau à une cheminée / conduit qui évacue les produits de combustion à l'extérieur de la pièce où est installé
52
