Remarques
7.1.1 Raccordement à thermocouples (schéma de
raccordement No. 8)
Pour les appareils programmés pour être raccordés à des
thermocouples avec correction interne de la température de
la soudure froide, la liaison entre le thermocouple et les
bornes du support d'appareils BP 902 doit être faite par un
câble de compensation.
Un ajustage de la résistance des lignes n'est pas nécessaire.
Le résistance de compensation Ni 100 est enfichée dans le
support d'appareils BP 902.
7.1.2 Raccordement à thermomètres à résistance ou à
potentiomètres
7.1.2.1 Raccordement à 2 fils (schéma de racc. No. 4)
Pour la connexion à deux fils, les bornes 1 et 3 doivent être
pontées. L'influence de la résistance des lignes est
compensée par un ajustage automatique selon la procédure
suivante: Court-circuiter la sonde et appuyer la touche de
correction S1 (voir Fig. 2) pendant au moins 3 s. Attendre
que le clignotement de la diode verte (signalisation de l'état
de fonctionnement) s'arrête et supprimer le court-circuit de
la sonde.
7.1.2.2 Raccordement à 3 fils (schéma de racc. No. 5)
Pour la connexion à 3 fils et à condition que les trois
conducteurs aient une résistance identique et inférieure à
30 Ω par ligne, aucun ajustage n'est nécessaire.
7.1.2.3 Raccordement à 4 fils (schéma de racc. No. 6)
Pour la connexion à 4 fils, la précision de la mesure est
largement indépendante de la résistance des lignes et aucun
ajustage n'est nécessaire. La résistance de chaque conduc-
teur ne doit pas être supérieure à 30 Ω.

7.2 Raccordement des lignes de sortie de mesure

Connecter les lignes de la sortie de mesure A1 aux doigts
a26 (–) et a28 (+) et de la sortie A2 (indicateur local) aux doigts
a30 (–) et a32 (+), voir Fig. 6.
Attention! La résistance extérieure R
convertisseur ne doit pas être dépassée (voir
rubrique «5. Caractéristiques techniques»).
7.3 Raccordement des lignes de l'alimentation
auxiliaire
Les lignes de l'alimentation auxiliaire doivent être raccordées
+
– ~
aux doigts a20 ( ) et c14 (
~
Si l'on désire pouvoir interrompre l'alimentation auxiliaire du
SIRAX V 644, il faut intercaler un interrupteur bipolaire dans
le circuit d'alimentation.
Avertissement: Pour une alimentation auxiliaire > 125 V CC,
il faut equiper le circuit d'alimentation d'un
fusible externe.

7.4 Raccordement des lignes de sortie de contact

Connecter les lignes de sortie de contact selon Fig. 6 resp.
Tableau 6.
max. admise par le
ext
) voir Fig. 6.

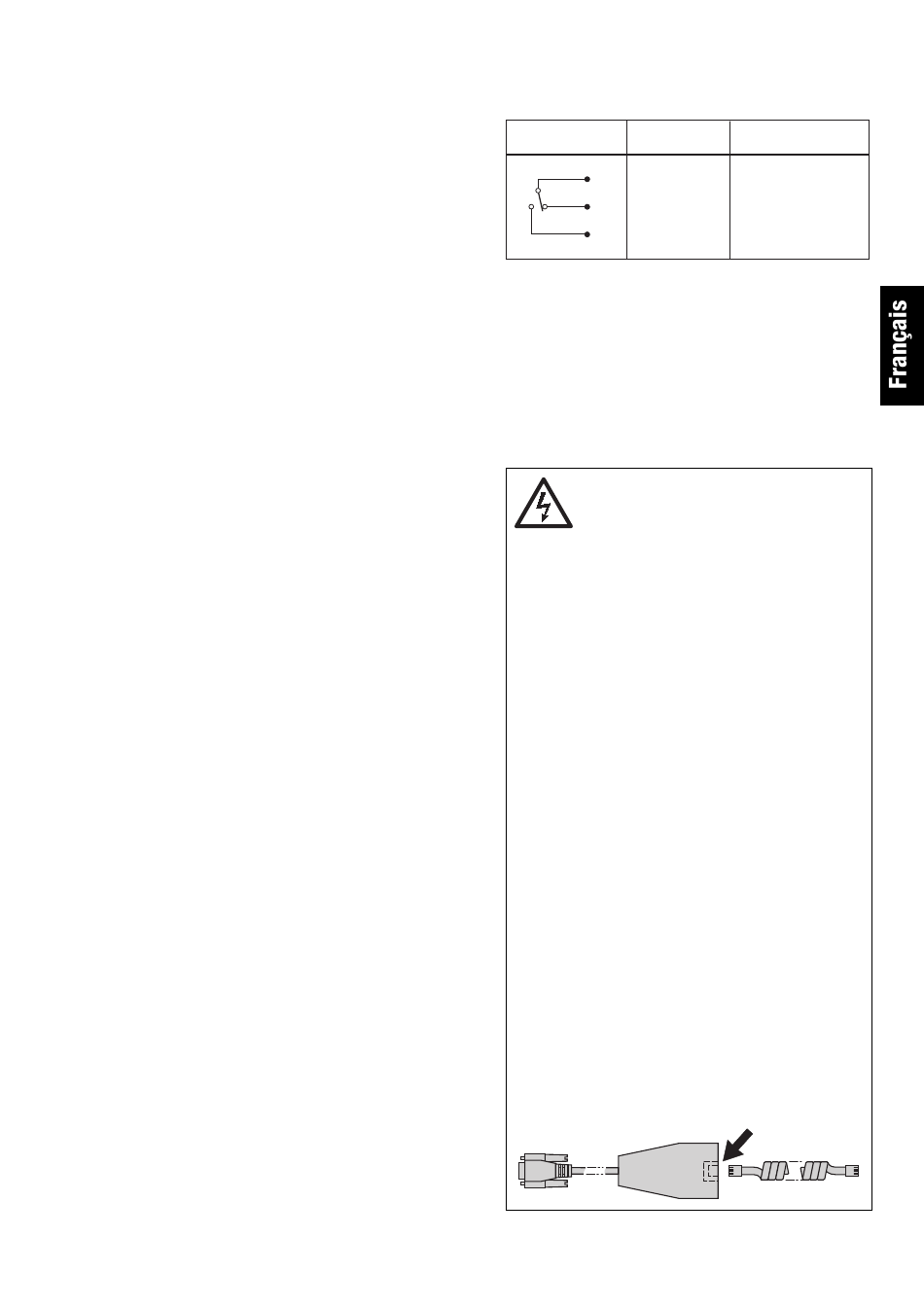

Tableau 6: Sortie de contact K
Relais Matériaux
c29
Alliage
d'argent
c27
plaqué or
c31
En cas d'absence de tension d'alimentation, les bornes c27
et c29 sont liées.

8. Programmation du convertisseur de mesure

Pour la programmation on a besoin d'un PC, du câble de
programmation PRKAB 600 et du logiciel de programmation
VC 600.
1. L'utilisation du câble de programmation
PRKAB 600 pour la programmation
d'appareils d'autres fabricants n'est pas
permise.
2. (Ce point concerne seulement le SIRAX
V 644 en classe de protection «à sécurité
intrinsèque» [EEx ia] IIC)
L'entrée de programmation (7) est galvani-
quement liéee à l'entrée de mesure à
sécurité intrinsèque. Les points suivants
doivent donc impérativement être res-
pectés:
– La programmation est uniquement autori-
sée en se servant du câble de program-
mation PRKAB 600 (attestation Ex:
PTB 97 ATEX 2082 U).
– La tension maximale appliquée au
connecteur FCC ne doit pas dépasser
253 V. Il n'est donc pas autorisé de rac-
corder à l'entrée de mesure des V 644 des
appareils avec une tension d'alimentation
ou interne de > 253 V. Ceci est parti-
culièrement valable pour les mesures de
tensions continues selon NLB692. Dans
ce cas, l'attestation est annulée d'office et
nous recommandons de supprimer l'indi-
cation Ex de la plaquette signalétique.
– L'entrée de programmation (7) ne doit être
utilisée que pour une courte durée.
– Lorsque le câble spiralé est enfiché dans
l'appareil à programmer, la liaison entre le
câble spiralé et le bloc à prise ne doit pas
être déconnectée (voir flèche au croquis
ci-après). Avant de réaliser la liaison
«appareil↔ PC», il faut donc embrocher le
câble spiralé dans le bloc à prise.
au PC Bloc à prise
ou au Laptop
Puissance de
commutation
CA: ≤ 2 A/250 V
(500 VA)
CC: ≤ 1 A, 0,1...250 V
(30 W)
au
SIRAX V 644
Câble spiralé
19
