Utilisation de la manette

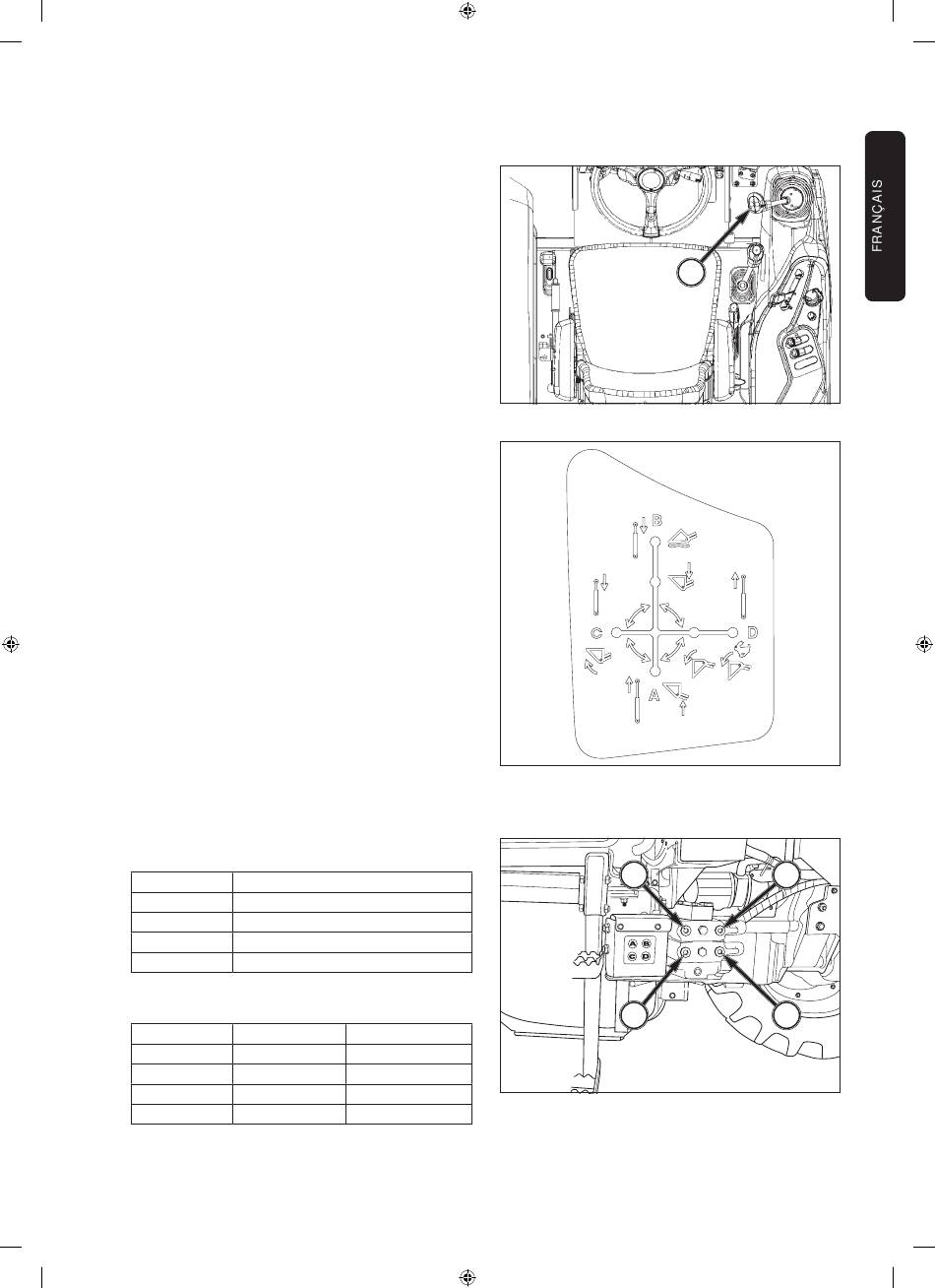

FIG. 93 et 94 : La manette de commande (1) permet
une commande par « manette » de la vanne auxiliaire.
En déplaçant le levier vers l'arrière ou vers l'avant, le
distributeur à tiroir cylindrique A/B fait respectivement
monter ou descendre le chargeur (ou un autre équi-
pement). En soulevant le levier complètement vers
l'avant, la position de flottement est atteinte et permet
à l'équipement de suivre les contours du terrain.
Le déplacement latéral du levier actionne le distributeur
à tiroir cylindrique C/D pour commander la position du
godet du chargeur. Tirer le levier vers la gauche permet
de relever le godet, le pousser vers la droite permet de
l'abaisser. En poussant le levier complètement à droite,
il reste en position « déversement rapide », autorisant
un vidage rapide du godet. Quand on l'utilise avec une
lame, son inclinaison (gauche-droite) peut être contrôlée.
Toutes les positions (à l'exception de la position libre)
reviennent au point mort quand le levier est relâché.
En position libre, le tiroir de distributeur A/B est main-
tenu par des cliquets et il faut pousser le levier vers
l'arrière pour désengager les cliquets.
REMARQUE : L'impossibilité de sélectionner la fonc-
tion « libre » ou d'autres fonction de
soupape peut indiquer la nécessité de
régler la tige de commande située à la
base du levier de commande.

Ports de sortie

FIG. 95 : Les orifices de sortie sont situés à proximité
du marchepied droit.
1. Les ports de sortie sont identifiés par des lettres (1)
A, B, C, D, de gauche à droite comme indiqué sur
les ports de sortie.
2. Les tableaux suivants indiquent l'emplacement du
port de sortie correct en cas d'utilisation du char-
geur ou pour une autre utilisation.
TABLEAU 7 : Fonction du port de sortie du chargeur
Port de sortie
A
B
C
D
TABLEAU 8 : Fonction des orifices de sortie pour les
Port de sortie
A
B
C
D
REMARQUE : Le raccord rapide est en option.
OM_TJA8080_8100.indb 59
Fonction
Levage du chargeur
Abaissement et flottement du chargeur
Redressement du godet
Déversement du godet et déversement rapide
autres opérations
Double effet Action unique
Extension Extension/Retrait
Retrait Non utilisé
Extension Non utilisé
Retrait Non utilisé
FIG. 93
FIG. 94
A
C
FIG. 95
59
UTILISATION
1
B
D
