6.2. ANTENNE DCF-GPS

Dimensions extérieures du boîtier :
Hauteur : 150mm - Largeur : 80mm - épaisseur : 50mm
Ip 54
► Choisir un emplacement éloigné de sources émettrices de parasites telles que tubes
au néon, écrans pc etc..

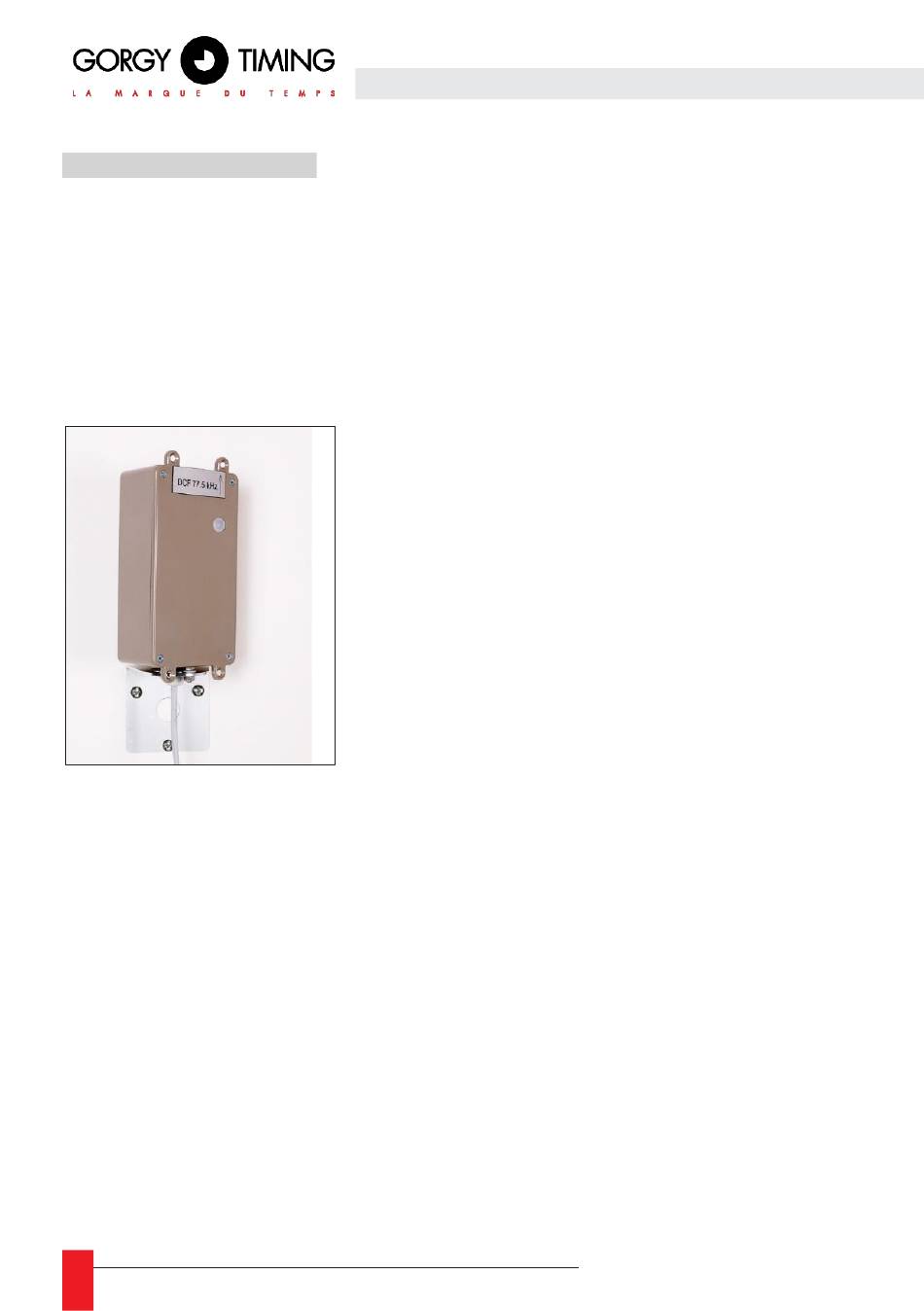

6.2.1. Antenne DCF Réf : 3D6 (Avec 4 mètres de câble)
☛
Dans le cas où le mise à l'heure ne se ferait pas au bout d'un quart d'heure, il est
préférable de chercher un autre emplacement pour l'antenne.
Caractéristiques antenne DCF
► Longueur maxi. de liaison par câble bifilaire blindé : 100 mètres
► Distance maxi. par rapport à l'émetteur DCF (Francfort –Allemagne) ou TDF (Allouis –
CHER)= 2000Kms.
(Valeur pouvant diminuer en fonction du relief environnant et des conditions atmosphériques
du moment)
84
Fréquence reçue : 77.5 KHz
► Installer
l'orienter afin d'obtenir un clignotement du voyant au
rythme de la seconde et extinction à la seconde 59
(théoriquement l'antenne doit être positionnée face à la
direction de l'émetteur situé près de Francfort en
Allemagne).
☛
L'antenne doit être placée à l'extérieur du
bâtiment pour optimiser la réception du signal radio.
☛
Si les conditions de réception sont bonnes, la
mise à l'heure du récepteur doit s'effectuer en moins
de 4 minutes.
l'antenne à la
MDE-LEDI-NETWORK-TDS-4099V3.0
verticale, puis
