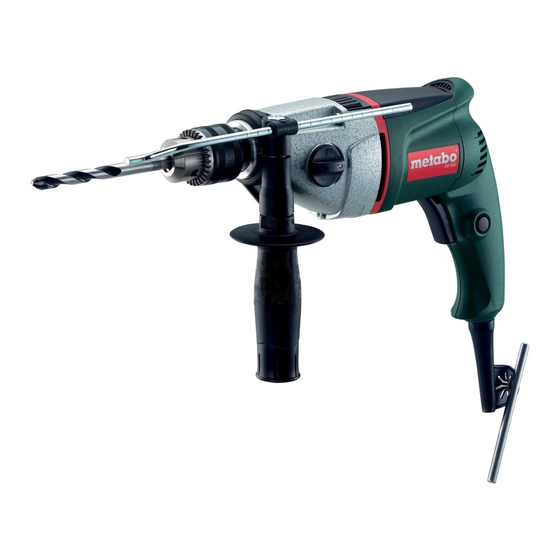

Metabo SB 660 Notice Originale
Masquer les pouces Voir aussi pour SB 660:

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 19

Liens rapides

Made in Germany
SB 660
SBE 85
SBE 660
SBE 705
SBE 750
ENG
POL
170 26 9510 - 0709
Originalbetriebsanleitung.................
Original instructions.........................
Notice originale................................
Istruzioni originali.............................
Manual original ................................
Manual original ................................
Bruksanvisning i original..................
Alkuperäiset ohjeet ..........................
Original bruksanvisning ...................
Original brugsanvisning ...................
Instrukcją oryginalną .......................
5
12
19
26
33
40
47
54
61
68
75
82
89
97
104
