COMPACT 3.0
GE

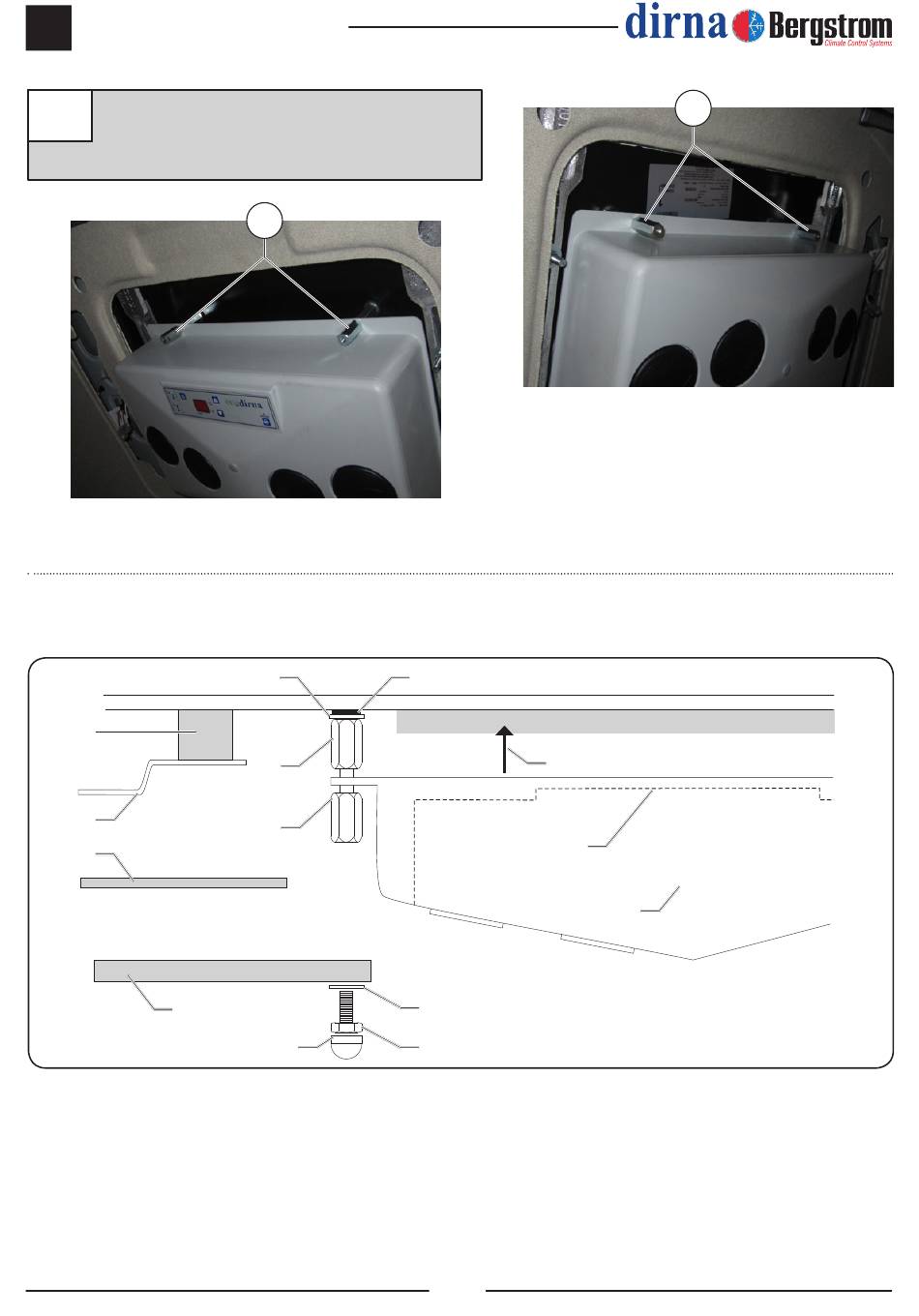

Die innere Verteilertafel für Luft mit (4)
12
Sechskant montieren, unter Beachtung deren
Position gemäß Abmessungen.
3
4
5
6
1 Unterlegscheibe flach Ø 6
2 Unterlegscheibe Gummi
3 Dichtung EPDM
4 Kabinendecke
5 Polsterung
6 Konsole
7 Unterlegscheibe flach Ø 6
2
1 2
10
10
7
9 8
1 Abstandshalter 50 mm an der Vorderseite
2 Abstandshalter 43 mm an der Rückseite
11
12
13
8 Schraube M6x15
9 Schraubenschutz
10 Sechskant
11 Anpassung der Sammelleitungen gegen die
Dichtung in der Unterseite
12 Sammelleitungen aus Schaumgummi
13 Innere Verteilerschalttafel für Luft
50
Air conditioning for vehicles
