Systèmes séparés
Choisir les localisations des grilles de sortie d'air vicié
et des diffuseurs d'air frais afin de fournir une ventilation
efficace et d'éviter un court-circuit des débits d'air dans
l'espace.Des volets ajustables devraient être installés à chaque
grille et diffuseur pour réaliser le balancement du système.
3.9 Branchements électriques
AVERTISSEMENT
Le cabinet de l'appareil doit avoir une mise à la terre
ininterrompue afin de minimiser la possibilité de lésions
corporelles dans le cas où une défectuosité électrique
surviendrait. Ne pas tenir compte de cet avertissement
pourrait résulter en la responsabillité de l'installateur
envers les lésions cororelles d'autres personnes.
Bloc d'alimentation
Ces appareils sont disponibles en 208/230 volts, 1 phase.Voir
l'Annexe H pour les données électriques. Ces appareils
peuvent avoir, ou ne pas avoir d'interrupteur installé en usine.
Si l'interrupteur n'est pas inclus, en fournir un approuvé selon le
code national d'électricité.Utiliser seulement des conducteurs en cuivre.
Tous les fils installés sur place doivent se conformer au code
national d'électricité ainsi qu'aux codes locaux. Au
Canada, les branchements électriques doivent être faits selon
la norme CSA C22.1 du code national d'électricité, première partie.

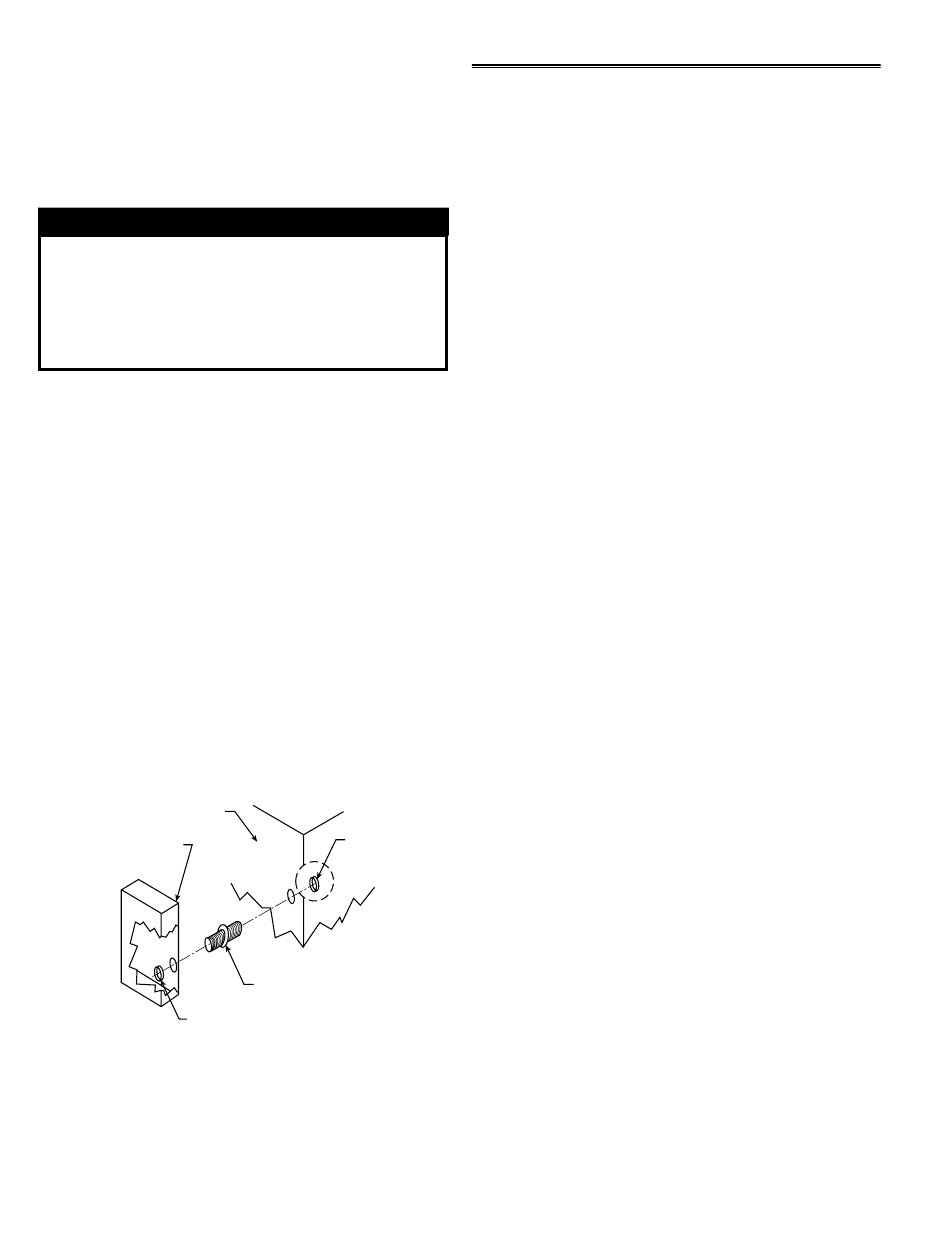

Branchement haute tension
Une connexion pour haut voltage (illustrée ci-dessous)
est située à l'extérieur de l'appareil, avec des ouvertures
pré-amorcées. Un interrupteur installé sur place doit
utiliser un raccord étanche entre lui et la paroi
extérieure de l'appareil pour éliminer toute infiltration
d'eau dans le boîtier électrique. Un schéma électrique
est situé à l'intérieur de l'appareil, sur le couvercle du
boîtier électrique.
Appareil
(Vue de coupe)
Interrupteur
(Vue de coupe)
Contre-écrou 3/4''
VO0014F
Branchement haute tension
VRE w20LCe seulement:
La connexion de basse tension traverse le cadre
porteur et l'ouverture du toit jusqu'à la paroi du bas.
L'interface de branchement de basse tension pour
commande à distance est située à l'intérieur de l'appareil,
sur le boîtier électrique.
Contre-écrou 3/4'
(Tel que vu de
l'intérieur de
l'appareil)
Contre-écrou 3/4'' x 1-3/8'' +
Raccord étanche
Page 6
4 Mise en marche
4.1 Commandes et dégivrage
Commandes
L'appareil est muni d'une interface de branchement de
basse tension pour commande à distance. L' installateur
doit fournir le câblage des contrôles optionnels. Les contrôles
muraux optionnels nécessitent un fil 4 brins de calibre 24 LVT
(ou équivalent). Ce contrôle est de 12Vcd. Les autres
terminaux sont de 24Vca ou des contacts non-alimentés.
Des bornes sont disponibles pour les contrôles suivants :
BASSE-INTERMÉDIAIRE-HAUTE (LOW-COM-HIGH)
Utilise un contact non-alimenté pour le réglage de la vitesse.
Contrôle mural
Fil 4 brins de calibre 24 LVT minimum (12Vcd)
Minuterie mode occupé
24Vca, nécessite un contact non-alimenté (Ne pas
utiliser avec contrôles Supra ou Electro)
Contrôle à distance du ventilateur (option câblage du contrôle)
24Vca (requiers un interrupteur unipolaire à double travée)
Contacts recirc. mode vacant (avec option recirc.
seulement offert pour les VRC 20LCe)
Nécessite un contact non-alimenté
Pour plus d'informations concernant les contrôles
disponibles pour ces ventilateurs extérieurs, voir les
références à l'Annexe I suivantes :
I-1 Branchement du contrôle mural
I-2 Branchement minuterie détecteur de
mouvements/capteur
I-3 Contrôle à distance du ventilateur
I-4 Contacts mode innoccupé en recirc. (VRC 20LCe)
Dégivrage
Les fonctions de l'appareil sont gérées par des contrôles
intégrés incluant le dégivrage à la sortie seulement ou le
dégivrage par recirculation (en option). Par temps froids,
les cycles de dégivrage enlèveront le givre sur le
noyau de récupération de chaleur (VRC) ou sur la roue
enthalpique (VRE) pour assurer un bon fonctionnement.
Le dégivrage se fait lorsqu'un volet ferme la bouche
d'entrée d'air frais, permettant à l'air ambiant seul de
traverser le noyau de récupération (VRC) ou la roue
enthalpique (VRE). Chaque appareil possède sont
propre cycle de dégivrage illustré à l'Annexe A et sur le
schéma électrique situé sur le couvercle du boîtier
électrique.
Dégivrage par évacuation seulement - Le ventilateur
d'entrée d'air s'arrête, celui de sortie d'air démarre et
expulse l'air vicié à l'extérieur. Pendant la durée du
dégivrage, il n'y a pas de ventilation faite avec de l'air
extérieur. Aussi, pour les appareils w20LCe, la roue
enthalpique continue de tourner.
