3.2 Fixation de l'appareil
Installation
L'appareil peut être fixé à un cadre porteur de métal
ou de bois, lui-même rattaché au toit. Si l'appareil doit
être fixé à un cadre porteur, les attaches et les isolants
doivent être utilisés aux points d'ancrage sur le cadre en
saillie de l'appareil (toute la quincaillerie d'assemblage
est non incluse et spécifique).
VRC 20LCe seulement
Un espace est requis sous le modèle à récupération
de chaleur pour le branchement des drains.
Cadre porteur
Un soin particulier doit être exercé lors de la localisation
du cadre porteur sur le toit. Le système de ventilation
devrait traverser suffisamment de poutres pour distribuer
sécuritairement son poids sur le toit. Voir l'Annexe C
pour les formats des trous de l'appareil. Pour plus
d'information sur le cadre porteur, voir l'Annexe B.
Déballer, assembler et installer le cadre porteur selon
les instructions fournies avec le celui-ci. Voir l'Annexe B
pour les dimensions du cadre porteur et l'Annexe E pour
l'installation extérieure typique. Installer le solin et le
revêtement de toiture selon l'annexe B.
IMPORTANT
Le calfeutrage entre l'appareil et son cadre porteur est
critique pour obtenir l'étanchéité.Installer le joint d'étanchéité
(non inclus) au cadre porteur tel qu'illustré à l'Annexe B.
Un joint d'étanchéité mal installé peut engendrer de
l'infiltration d'eau et des contre-performances de l'appareil.
Les conduits doivent être reliés au cadre porteur, pas
à l'appareil.
Le cadre porteur du VRC 20LCe doit être au niveau
pour assurer un drainage adéquat. Se servir du cadre de
l'appareil comme référence.
Afin de déterminer la hauteur du cadre porteur, consulter
les autorités locales ou votre code du bâtiment pour connaître
la hauteur minimale requise de la bouche d'entrée d'air
frais. Voir l'Annexe C pour les dimensions de l'appareil.
3.3 Information sur le système de conduits
Branchements des conduits
La localisation, les formats ainsi que les étiquettes
des bouches des appareils sont illustrés à l'Annexe C.
VRC 20LCe seulement : Une section droite de conduits
d'une longueur aproximative de 36" (914mm) [10" x 14"
(254 x 356mm), longueur minimale de 3 fois le diamètre
du conduit] doit être employée immédiatement après les
ventilateurs pour obtenir une bonne performance de
ceux-ci.
Tous les modèles : Pour un minimum de bruit et de
perte de pression, des transitions (non incluses) peuvent
être nécessaires pour faire le branchement aux conduits
de formats appropriés. Les 2 branchements aux conduits
extérieurs doivent être isolés afin d'éviter la condensation
et la perte de chaleur. Un coupe-vapeur continu doit être
installé par-dessus l'isolation des conduits.
Sur les conduits d'entrée et de sortie d'air, des volets de
balancement sont recommandés pour permettre l'ajustement
des débits d'air. Afin de réduire la transmission de bruit
dans des pièces habitées, des collets flexibles devraient
être installés près de l'appareil, à l'avant des conduits.
S'assurer que la boulonnerie utilisée pour les
branchements de conduits n'interférera pas avec les
ventilateurs ou les volets.
Système de conduit fabriqué sur place
Pour les appareils avec bouches verticales, fixer tous les
conduits au cadre porteur et à la structure du bâtiment.
Ne pas fixer le système de conduits à l'appareil. Pour
les bons formats de conduits, consulter l'Annexe B ou C.
Isoler et étancher tous les conduits extérieurs, les joints
et les ouvertures dans la toiture à l'aide de contre-solins
et de mastic selon les codes en vigueur. Les conduits
traversant des toits-terrasses doivent se conformer aux
codes locaux contre le feu. Des conduits traversants des
pièces non chauffées doivent être isolés et couverts d'un
coupe-vapeur.
3.4 Installation des conduits de drainage
(appareil VRC 20LCe seulement)
Cet appareil nécessite des conduits de drainage pour
évacuer la condensation lors de la saison de chauffage.
Les raccords pour drain de 3/4" NPT (19mm) sont situés
à la base de l'appareil. S'assurer de l'étanchéité du
branchement de drain avant d'installer l'appareil. Des
coudes doivent être effectués dans le conduit de
drainage. Ces coudes doivent avoir au moins 4"
(102mm) de profondeur et être à l'abri du gel. Ne pas
utiliser de boyau de format plus petit que les raccords.

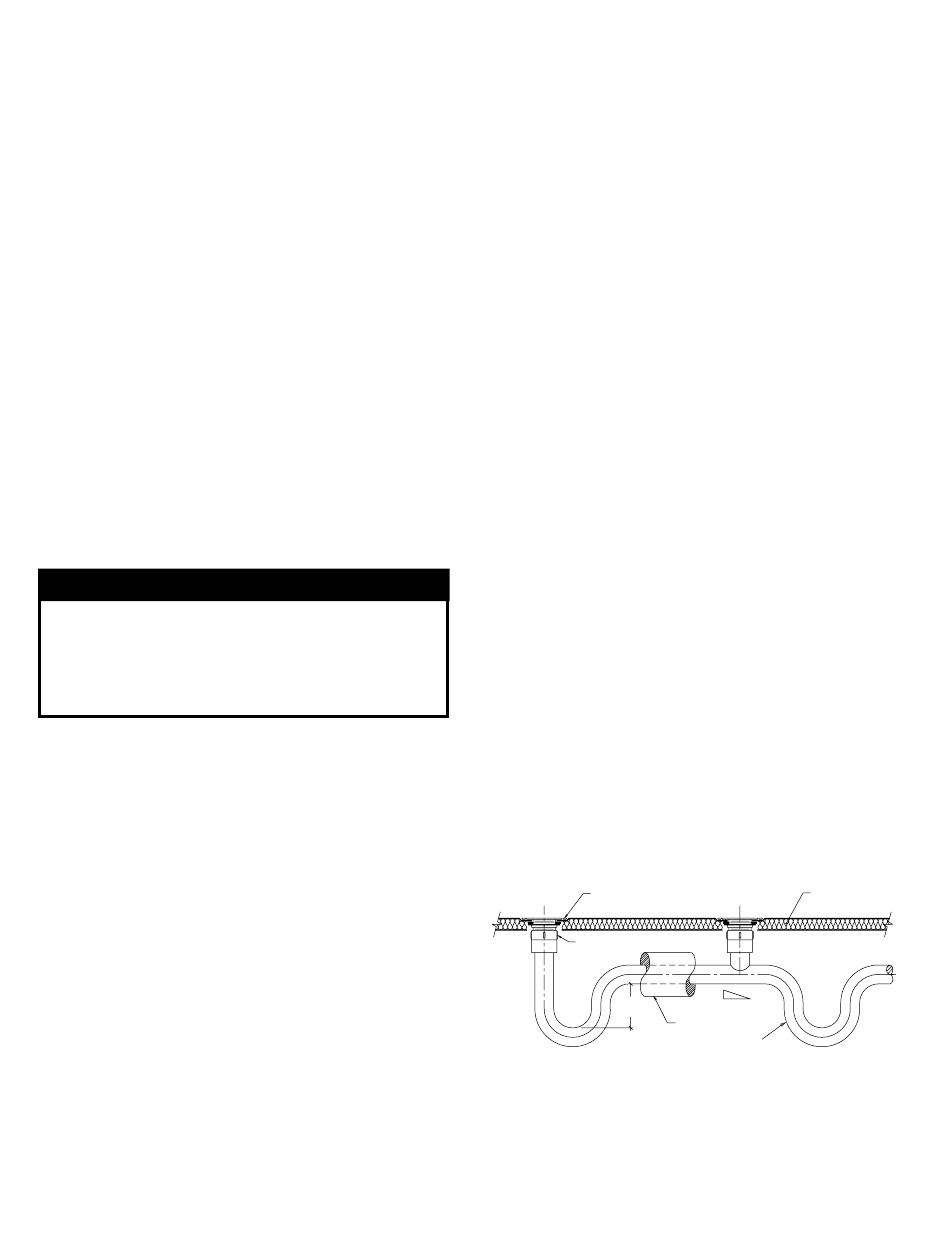

S c e l l a n t S i k a f l e x
D
m è
i a
t r e d
(
D
3
V
5
F
0 0
Conduits de drainage
Les conduits de drainage ne sont pas inclus; ils
doivent être fabriqués sur place. Ne pas souder les
branchements lorsqu'ils sont reliés à l'appareil; la haute
température peut endommager les raccords de plastique
de l'appareil.
