Entrées Des Signaux - Harman Infinity INFDSP4425 Mode D'emploi

Témoin d'alimentation / protection
Le témoin d'alimentation s'allume vert lorsque l'amplificateur est
alimenté et diffuse un signal. Le témoin de protection s'allume
rouge si l'amplificateur entre en mode de protection lorsqu'il
rencontre des conditions telles qu'une sur/sous-tension, un court-
circuit, une défaillance du circuit de sortie de l'amplificateur ou une
chaleur excessive.
REMOTE TURN-ON INPUT
MODE LEVEL
CH 5-6 PRE-OUT
REM DC AUDIO LOW
CH 1-4 LOW IN
FR
Masse du châssis (–)

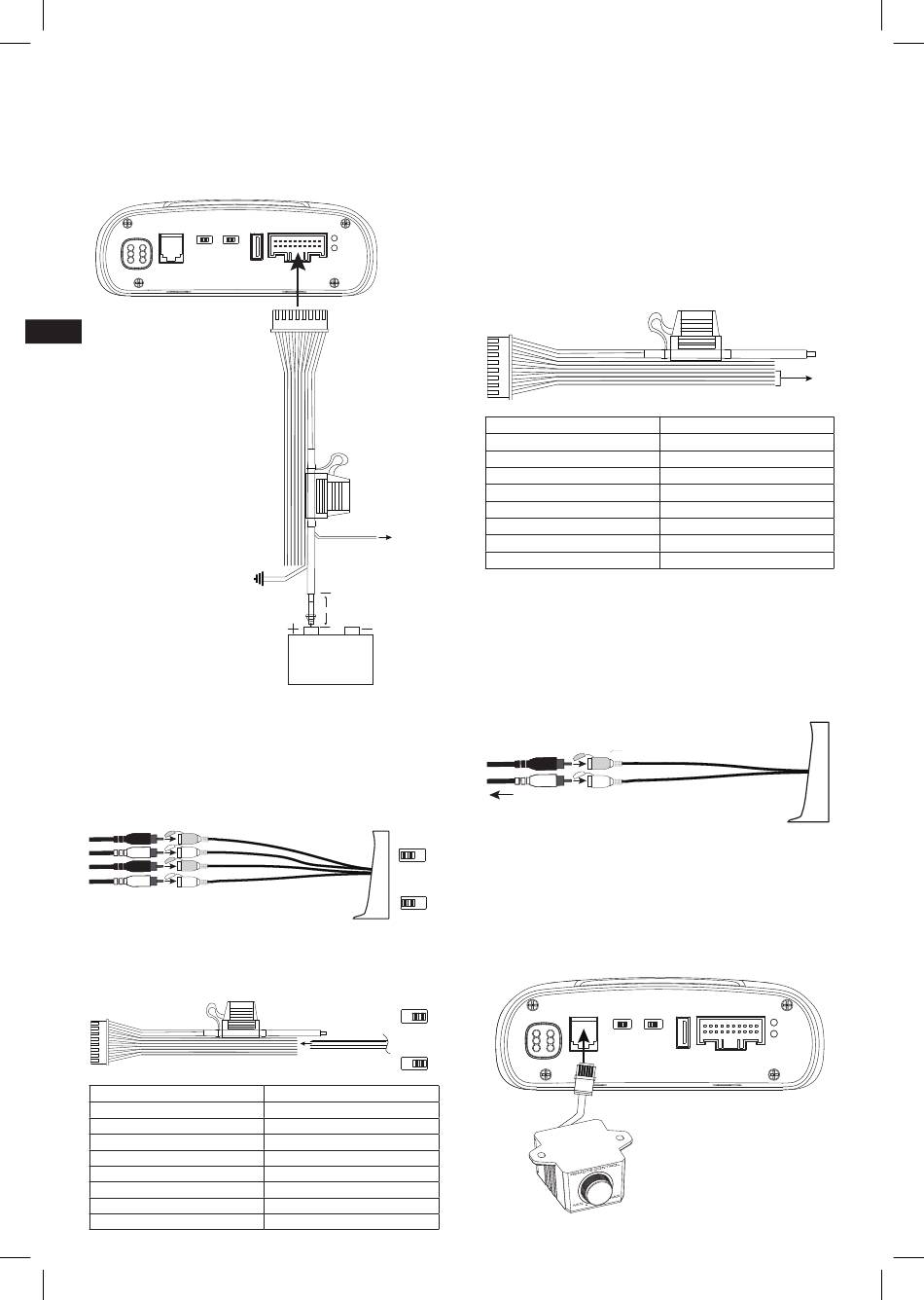

Entrées des signaux
• Entrées niveau ligne : Si votre appareil source offre des
sorties de préamplificateur avant et arrière, connectez-les aux
entrées niveau ligne avant et arrière du faisceau de câblage au
moyen de câbles de liaison RCA.
Remarque : si vous utilisez des signaux de niveau bas et un fil
d'allumage télécommandé, réglez le commutateur « Turn-on Mode »
sur « REM » et le commutateur « Input Level » sur « LOW ».
1
2
3
4
• Entrées de niveau haut : si l'appareil source de votre
système audio n'a pas de sorties de niveau ligne, connectez
les fils de sortie des haut-parleurs de votre appareil source aux
fils des entrées de niveau haut du faisceau de l'amplificateur.
Couleur du fil
Orange
Orange/noir
Bleu
Bleu/noir
Rouge
Rouge/noir
Jaune
Jaune/noir
CA_Infinity_DSP Amplifier INFDSP4425_QSG_SOP_V5.indd 9 CA_Infinity_DSP Amplifier INFDSP4425_QSG_SOP_V5.indd 9
OUTPUT INPUT PWR
R R R R F F R R G B
PC R R L L R L L R N A
+ - + - - - - -
D T
PRT
HI PWR
F F F F F F R R O I
L L R R R L L R U N
+ - + - + + + +
T
OUTPUT INPUT REM
Télécommande d'allumage
(bleu) vers la sortie REM stéréo
Porte-fusible,
fusible de 15A
46 cm (18")
Batterie
TURN-ON
MODE
REM DC AUDIO
INPUT
LEVEL
LOW
TURN-ON
MODE
REM DC AUDIO
INPUT
LEVEL
Fils des haut-parleurs
du véhicule
LOW
Entrée de niveau haut
Avant gauche +
Avant gauche -
Avant droit +
Avant droit -
Arrière gauche +
Arrière gauche -
Arrière droit +
Arrière droit -
REMARQUE : Si vous utilisez des signaux de niveau haut, réglez le
commutateur « Turn-on Mode » sur « DC » (pour l'activer lorsqu'il reçoit
l'alimentation de la batterie) ou sur « AUDIO » (pour l'activer lorsqu'il
détecte le signal de votre unité source), et le commutateur « Input
Level » sur « HI ».
Connexions des sorties de haut-parleurs
Connectez vos haut-parleurs aux fils du faisceau de câblage
des sorties des haut-parleurs, en respectant la polarité
correcte : connectez chaque fil positif (+) à la borne positive (+)
correspondante du haut-parleur et le fil négatif (-) à la borne
négative (-) correspondante. Branchez ensuite le faisceau de
câblage des sorties des haut-parleurs dans l'amplificateur DSP.
IMPORTANT : Aucun canal de sortie des haut-parleurs ne peut
être ponté.
Couleur du fil
Blanc
Blanc/noir
Gris
Gris/noir
Vert
Vert/noir
Violet
Violet/noir
Branchement d'un second amplificateur (vendu
séparément)
Pour apporter plus de puissance à votre système, vous
pouvez envoyer un signal audio pleine gamme à un deuxième
amplificateur en utilisant les sorties de préamplificateur du
INFDSP4425. Utilisez un câble de liaison RCA pour connecter
les sorties de préamplificateur aux entrées de préamplificateur du
second amplificateur.
Vers l'amplificateur des haut-parleurs
Connexion de la télécommande du niveau des
graves (vendue séparément)
Le INFDSP4425 est compatible avec la télécommande de niveau
des graves Infinity RBC en option, disponible chez votre détaillant
Infinity. Pour la connecter, branchez-la dans l'entrée appropriée
HI
du panneau de commande du INFDSP4425. Installez la
télécommande dans un endroit pratique, comme sous le tableau
de bord, à l'aide de vis à tôle.
REMOTE
CH 5-6 PRE-OUT
CH 1-4 LOW IN
HI
Vers les haut-
parleurs
Canaux de sortie
Avant gauche +
Avant gauche -
Avant droit +
Avant droit -
Arrière gauche +
Arrière gauche -
Arrière droit +
Arrière droit -
OUTPUT INPUT PWR
R R R R F F R R G B
TURN-ON INPUT PC R R L L R L L R N A
+ - + - - - - -
D T
MODE LEVEL
PRT
REM DC AUDIO LOW HI PWR
F F F F F F R R O I
L L R R R L L R U N
+ - + - + + + +
T
OUTPUT INPUT REM
