9.

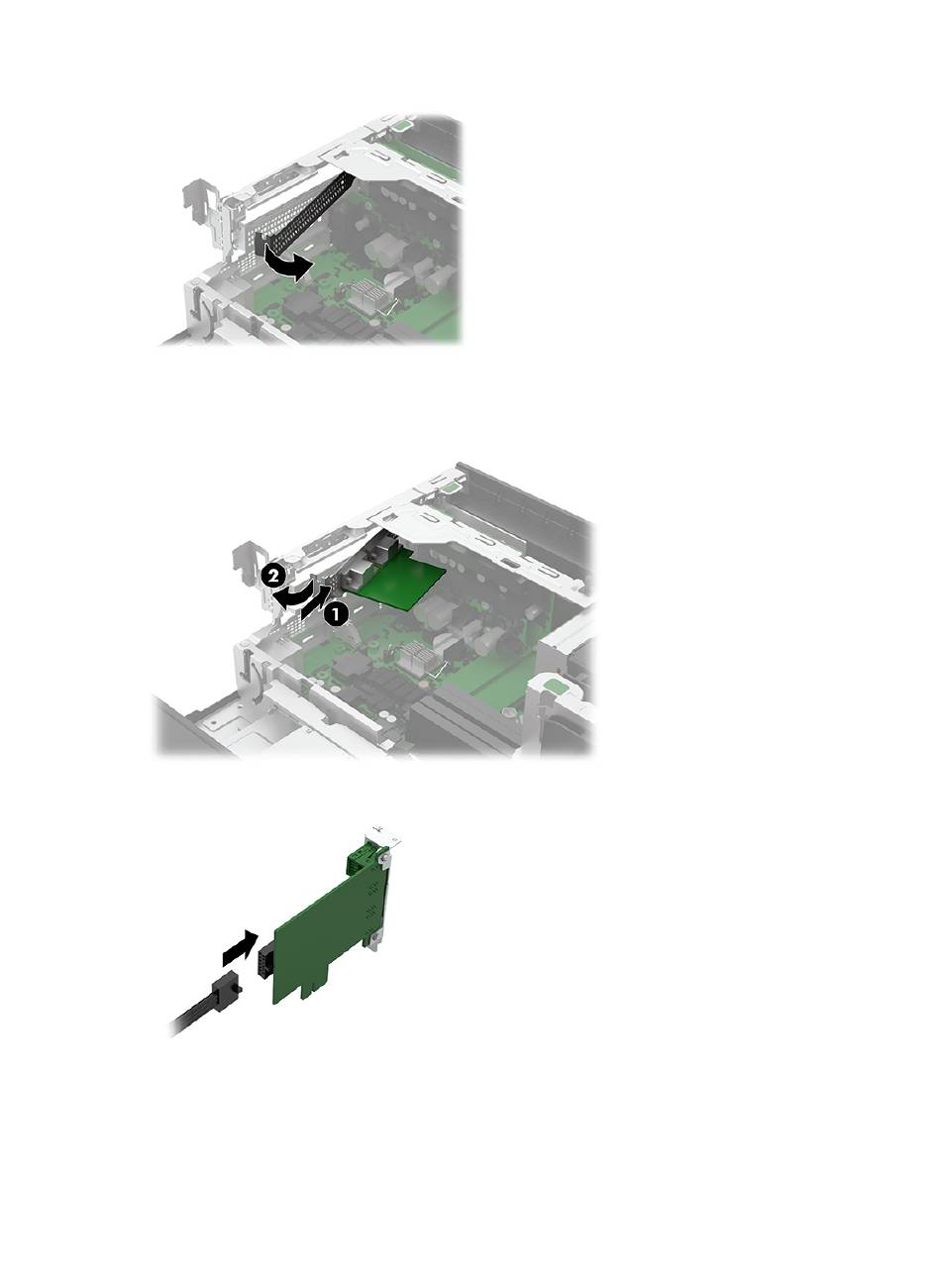

Avant d'installer la carte d'extension, retirez un cache de connecteur d'extension. La carte d'extension
port série alimenté peut être installée dans un emplacement pleine hauteur.
10.
Insérez l'extrémité de la carte d'extension port série alimenté dans un emplacement vide (1). Appuyez
l'autre extrémité contre le châssis (2) et fermez le loquet de retenue du cache de connecteur.
11.
Connectez une extrémité du câble fourni avec la carte à la carte et l'autre extrémité à la carte mère.
26
Chapitre 2 Mises à niveau du matériel
