Mode manuel
L'instrument peut être configuré pour exiger que
l'opérateur vérifie un résultat avant son envoi au système
LIS. L'opérateur utilise l'écran Résultats pour vérifier le
résultat et lancer l'envoi. Ce mode fonctionne avec le
mode bidirectionnel ou le mode unidirectionnel, comme
décrit plus haut.
E.4 Protocole de bas niveau
Couche physique
L'instrument peut communiquer avec un LIS à l'aide du
protocole TCP/IP. Toutes les communications sont
censées utiliser la séquence de bits de caractères, la
structure et les définitions de parité des normes X3.15-
1976 et X3.16-1976 ANSI
2
avec les niveaux de signal et
taux de transmission des données définis dans la norme
IEEE
802.3.
3
•
Tout débit de 10 Mo/s ou supérieur est acceptable.
•
Le branchement physique sur l'instrument s'effectue
avec un connecteur de type RJ45F commercial situé
à l'arrière de l'instrument.
•
Utilisez un câblage CAT-5, comme défini dans ANSI
EIA/TIA 568A.
•
Utilisez un concentrateur ou un commutateur pour
vous connecter à un réseau de laboratoire, ou câble
CAT-5 cross-over pour vous connecter à un ordinateur
hôte dédié.
S'écartant du protocole LIS01-A2, l'instrument peut être
configuré comme client ou serveur en établissant la
connexion TCP/IP.

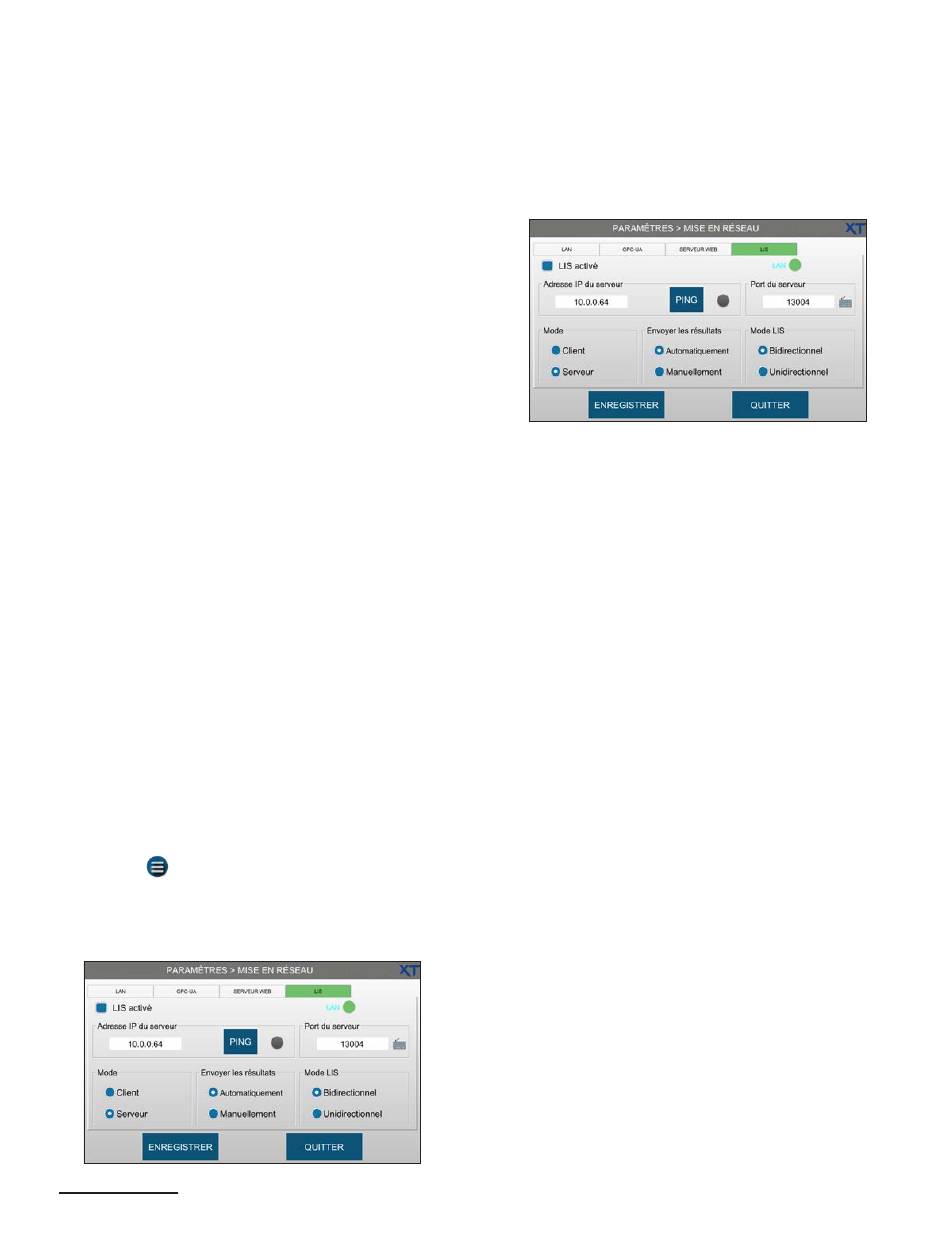

Pour configurer l'instrument comme client ou serveur,
appuyez sur
> PARAMÈTRES > MISE EN RÉSEAU,
puis appuyez sur l'onglet LIS.
•
Si l'instrument est le client (généralement le cas),
configurez l'adresse IP et le port (par défaut, 13003)
de l'ordinateur hôte.
2
American National Standards Institute
3
Institute of Electrical and Electronics Engineers
Annexe E Spécification LIS de l'OsmoTECH XT
•
Si l'instrument est le serveur, seul le numéro de port
peut être configuré (par défaut, 13004).
Couche de liaison de données
L'instrument utilise le protocole de couche de liaison de
données décrit dans LIS01-A2 pour établir la connexion
et gérer les états d'erreur et de temporisation. Les trois
phases de ce protocole sont l'établissement, le transfert
et l'arrêt (décrites plus bas).
À tout moment, l'un ou l'autre système peut être
l'expéditeur, l'autre côté étant le destinataire. En mode
unidirectionnel, l'instrument est toujours l'expéditeur et
le LIS toujours le destinataire. Lorsqu'aucun système ne
transfère activement de données, la liaison est dans l'état
neutre.
Phase d'établissement :
à transmettre lance la phase d'établissement, qui peut
seulement avoir lieu lorsque la liaison est dans l'état
neutre. Un caractère
permet de lancer cette phase.
Les seules réponses valides au caractère
•
(décimale ASCII 6)–Si
<ACK>
phase est terminée et le système de lancement devient
l'expéditeur.
•
(décimale ASCII 21)–Si
<NAK>
système est probablement occupé à traiter d'autres
requêtes.
•
–Le système de lancement attend 10 secondes
<ENQ>
et essaie d'envoyer
système récepteur peut aussi avoir des données à
transférer et peut envoyer
parle de conflit de ligne, un problème qui est géré
différemment par l'instrument et par le LIS.
–
L'instrument attend 1 seconde, puis essaie de lancer
à nouveau la phase d'établissement.
–
Le LIS devrait attendre 20 secondes minimum ou
l'apparition de la liaison dans l'état neutre avant de
tenter à nouveau la phase d'établissement.
Guide de l'utilisateur du micro-osmomètre à échantillon unique OsmoTECH® XT
Le système avec les informations
simple (décimale ASCII 5)
<ENQ>
<ENQ>
est reçu, la
<ACK>
est reçu, l'autre
<NAK>
une nouvelle fois. Le
<ENQ>
en même temps. On
<ENQ>
sont :
83
