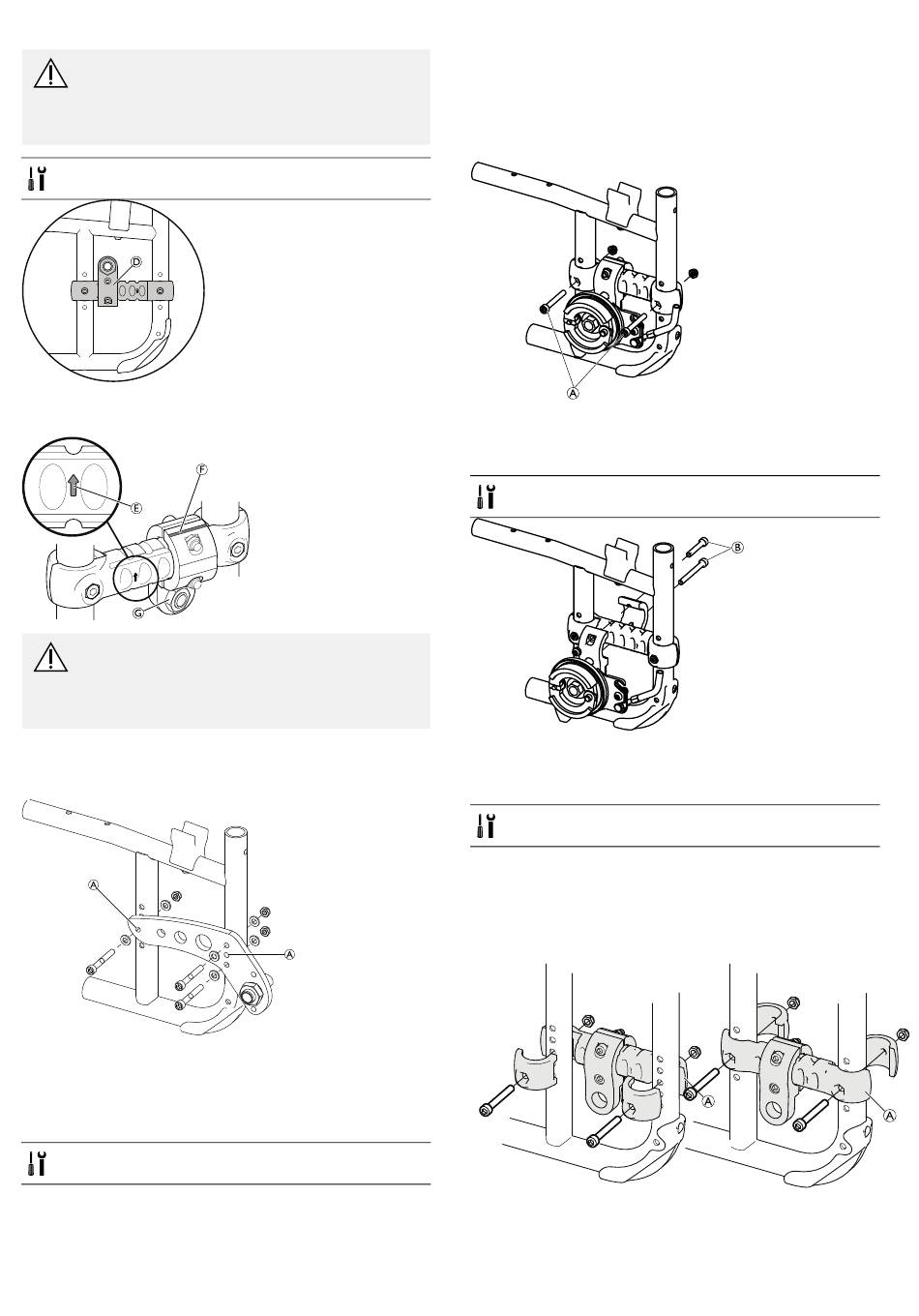

Rea® SpinX
AVERTISSEMENT !
Risque de sécurité
– Le montant de la roulette C doit être serré à l'aide
d'une clé manuelle et dynamométrique étalonnée à
40 Nm. Votre sécurité en dépend !
Clé Allen de 5 mm
1.
Pour obtenir des hauteurs d'assise inférieures, vous pouvez
monter la fixation D à l'envers.
AVERTISSEMENT !
– Vérifiez toujours que la flèche E et que la ligne F
pointent vers le haut, lorsque vous montez la fixation
de roue arrière.
– N'essayez pas de desserrer l'écrou G.
Fixation passive de la roue arrière
En modifiant la position de la fixation de roue arrière, vos pouvez
modifier la hauteur d'assise du fauteuil roulant.
A
Pour modifier la position de hauteur de la fixation de roue arrière,
retirez les vis, les rondelles et les écrous. Choisissez la nouvelle
position et serrez de nouveau les vis. Notez que les orifices A sont
les orifices de référence pour le montage correct/horizontal de la
fixation.
Clé Allen de 5 mm/clé fixe de 10 mm
12
A
Fixation active de la roue arrière avec frein à tambour
En changeant la position de la roue arrière sur la fixation de la roue
arrière, vous pouvez modifier la hauteur d'assise et par-là même la
manœuvrabilité/stabilité au basculement du fauteuil roulant. Plus la
roue arrière est positionnée en arrière, plus votre fauteuil roulant
devient manœuvrable, mais la stabilité en est réduite.
A
1.
Pour modifier la position de hauteur de la platine de roue arrière,
utilisez une clé Allen pour retirer les vis A, choisissez la nouvelle
position et serrez de nouveau les vis.
Clé Allen de 5 mm
1.
Pour déplacer la roue arrière (vers l'arrière ou vers l'avant) sur
la fixation de roue arrière, enlevez d'abord les vis B, réglez à la
position souhaitée puis serrez les vis.
Clé Allen de 5 mm
Réglage des carrossage
Vous pouvez monter la fixation de roue arrière de deux façons. Une
pour obtenir une carrosserie à 0° et l'autre une carrosserie à 3°.
Carrossage à 0°
Carrossage à 3°
A
1493024-D
