DIMENSIONS

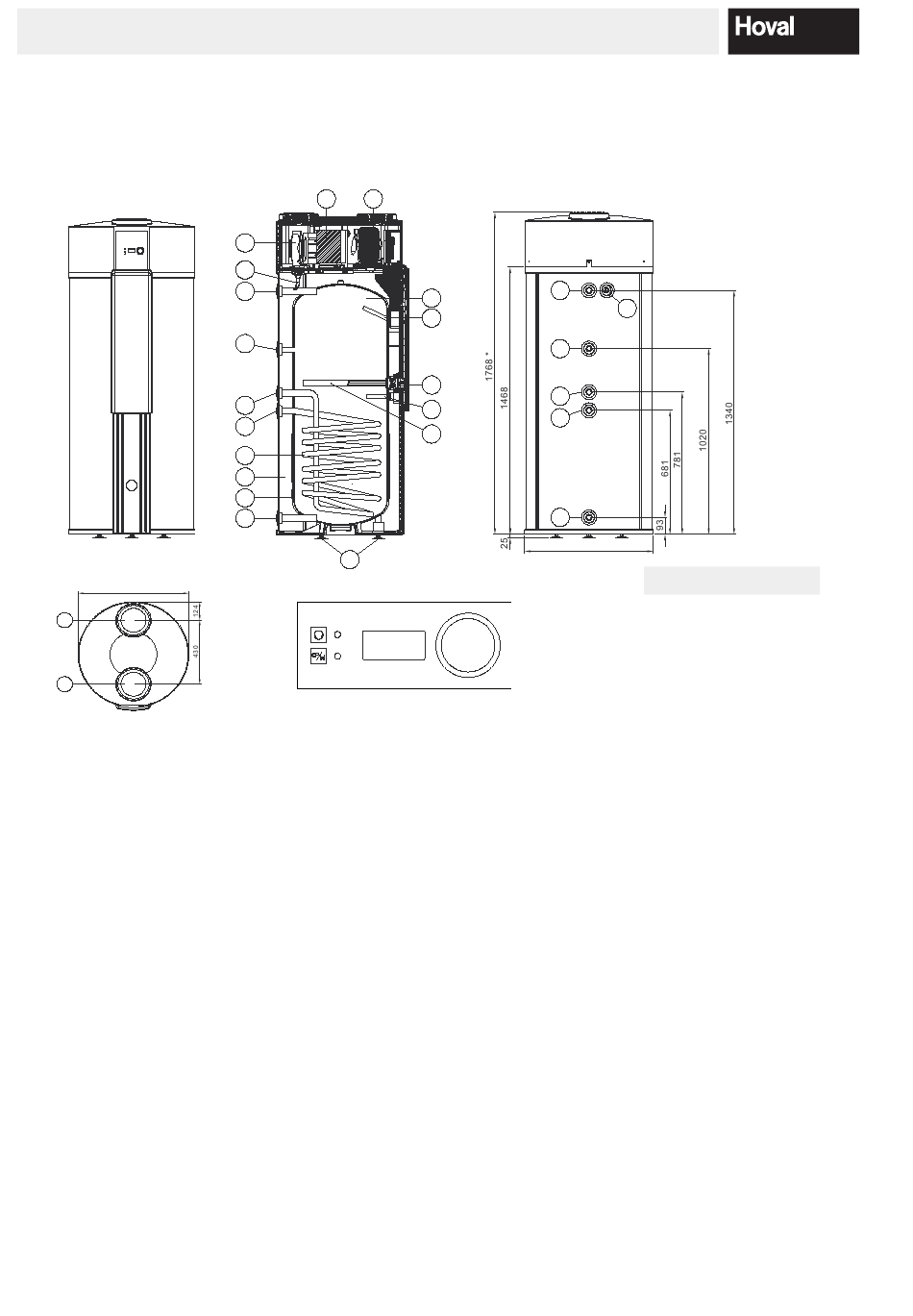

6. Dimensions
Toutes les dimensions en mm
ø 707
ø 707
ø707
1 1
1
4
4
4
1 Sortie d'air Ø 160 mm
2 Évaporateur
3 Compresseur
4 Entrée d'air Ø 160 mm
5 Récipient émaillé
6 Tube plongeur pour sonde Ø 15 mm, 160 mm de long
7 Anode
8 Thermoplongeur
9 Tube plongeur pour détecteur de fonctionnement Ø 15 mm,
160 mm de long
10 Pieds réglables
Si le set de pieds réglables est utilisé, il faut alors retirer les
pieds standards.
11 Entrée eau froide R 1"
8
2 3
2 3
20
20
19
19
18
18
17
17
16
16
15
15
14
14
13
13
12
12
11
11
10
10
23
23
23
22
22 21
22
24
24
24
18
18
5
5
6
6
17
17
8
8
16
16
9
9
15
15
7
7
11
11
21
21
12 Condensateur de sécurité
13 Isolation
14 Serpentin réchauffeur (uniquement WPER)
15 Entrée serpentin réchauffeur (uniquement WPER) R 1"
16 Sortie serpentin réchauffeur (uniquement WPER) R 1"
17 Tubulure de circulation R ¾"
18 Sortie eau chaude R 1"
19 Écoulement du condensat (plastique, Ø DN15)
20 Ventilateur
21 Bouton de commande ­ bouton poussoir/rotatif
22 Tableau de commande (écran)
23 Témoin de fonctionnement/d'alarme pompe à chaleur
24 Témoin de fonctionnement/d'alarme chauffage d'appoint
