Guide Sur Rail - Kreg Adaptive cutting system Guide D'utilisation

ATTENTION :
Le guide sur rail de 157,48 cm (article #ACS430)
est fourni avec l'ensemble de scie plongeante et de guide sur rail (article
#ACS2000) et l'ensemble principal (article #ACS3000). Il est également
vendu séparément.
ATTENTION :
Avant d'installer le guide sur rail sur la table, rognez
la bande anti-éclats en suivant les instructions incluses dans le manuel
fourni avec la scie plongeante Kreg (article #ACS-SAW).

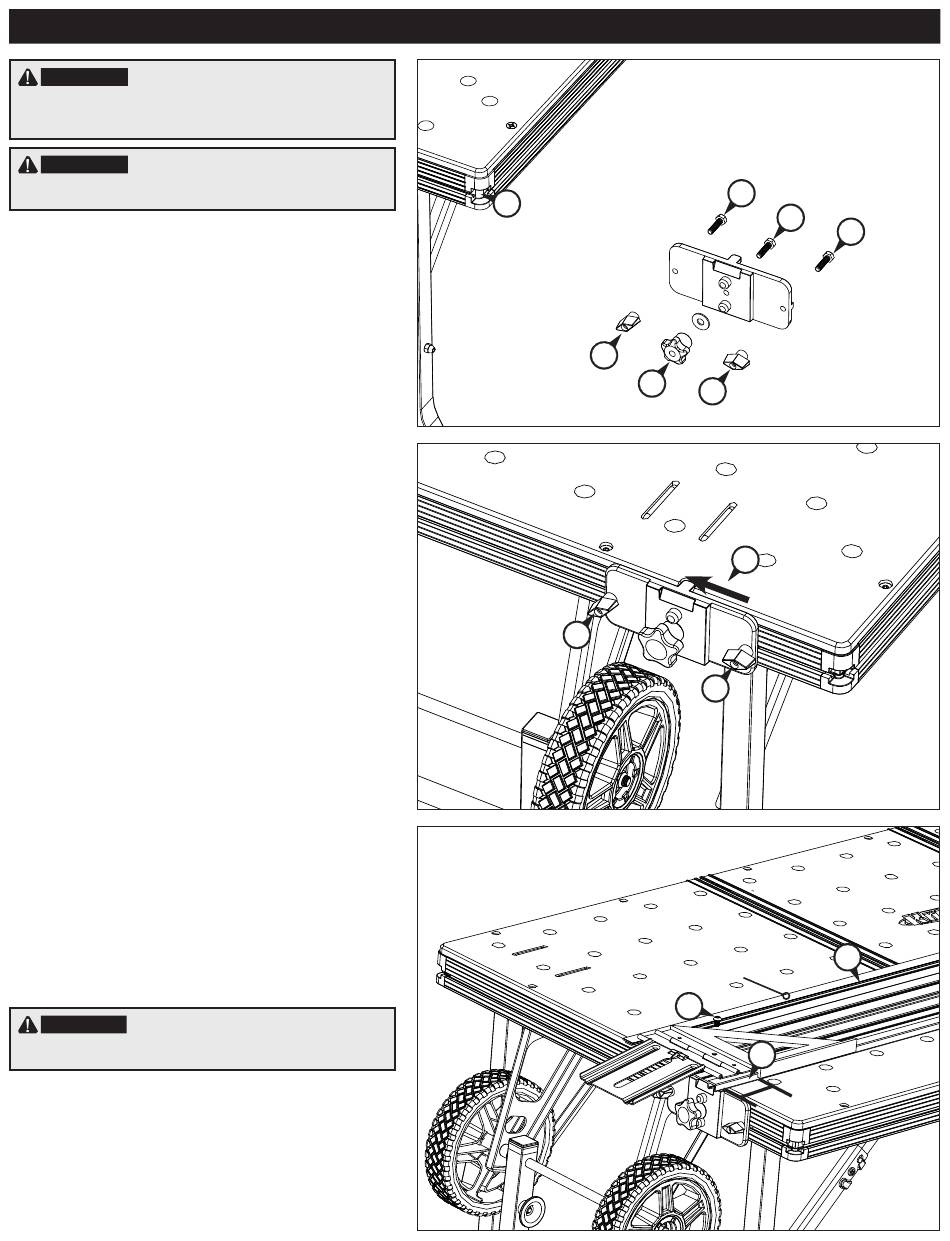

(1) Une fois la table montée
(voir Configuration de la table),
installez le bouton étoile, la rondelle plate
en laiton, le boulon à tête hexagonale
en zinc, les boutons en T et les boulons
des plaques de montage des charnières.
(2) Faites glisser la tête des boulons des
boutons en T dans les fentes en T du rail
périphérique de la table.
(3) Positionnez les languettes d'alignement
de la plaque sur les encoches situées à
l'extrême droite du plateau.
(4) Serrez les boutons en T.
(5) Placez le guide sur rail à l'envers sur la
table en orientant la bande anti-éclats
vers le centre de la table.
(6) Installez une vis d'assemblage et un
écrou pour fente en T sur la première
charnière et faites glisser l'écrou dans la
fente en T de l'extrémité de sortie.
ATTENTION :
Les deux charnières sont identiques et sont
installées de manière à s'ouvrir dans le même sens afin de relever ou
d'abaisser le guide sur rail.
(7) Positionnez le bord de la charnière à
63,50 mm [2 ⁄ po] de l'extrémité du rail afin
1
2
qu'il soit d'équerre avec le bord du rail, puis
serrez la vis d'assemblage à l'aide de la clé
hexagonale fournie.

GUIDE SUR RAIL

2
4
1
1
1
1
3
4
Bande anti-éclats
6
7
1
1
5
63,50 mm
