ECOFOREST CM 01-04 Manuel D'installation Et Maintenance page 53

L'extrémité du tube d'évacuation des gaz doit dépasser le haut de la chaudière. Il est nécessaire d'installer
au moins deux mètres (2m) de tube à la verticale, pour créer un flux naturel empêchant de possibles fumées
ou d'odeurs en cas de coupure de courant.
La longueur maximale du tuyau horizontal est de 1 mètre, car plus long il existe un risque d'accumulation de
cendres, de condensation ou de corrosion dans cette zone.
En cas de coupures de courant et de conditions météorologiques inhabituelles (orages, vents forts) vous
devez installer un onduleur (UPS) qui est disponible en option.
Ce dispositif permet d'alimenter l'extracteur d'évacuation des fumées en cas de coupure de courant.

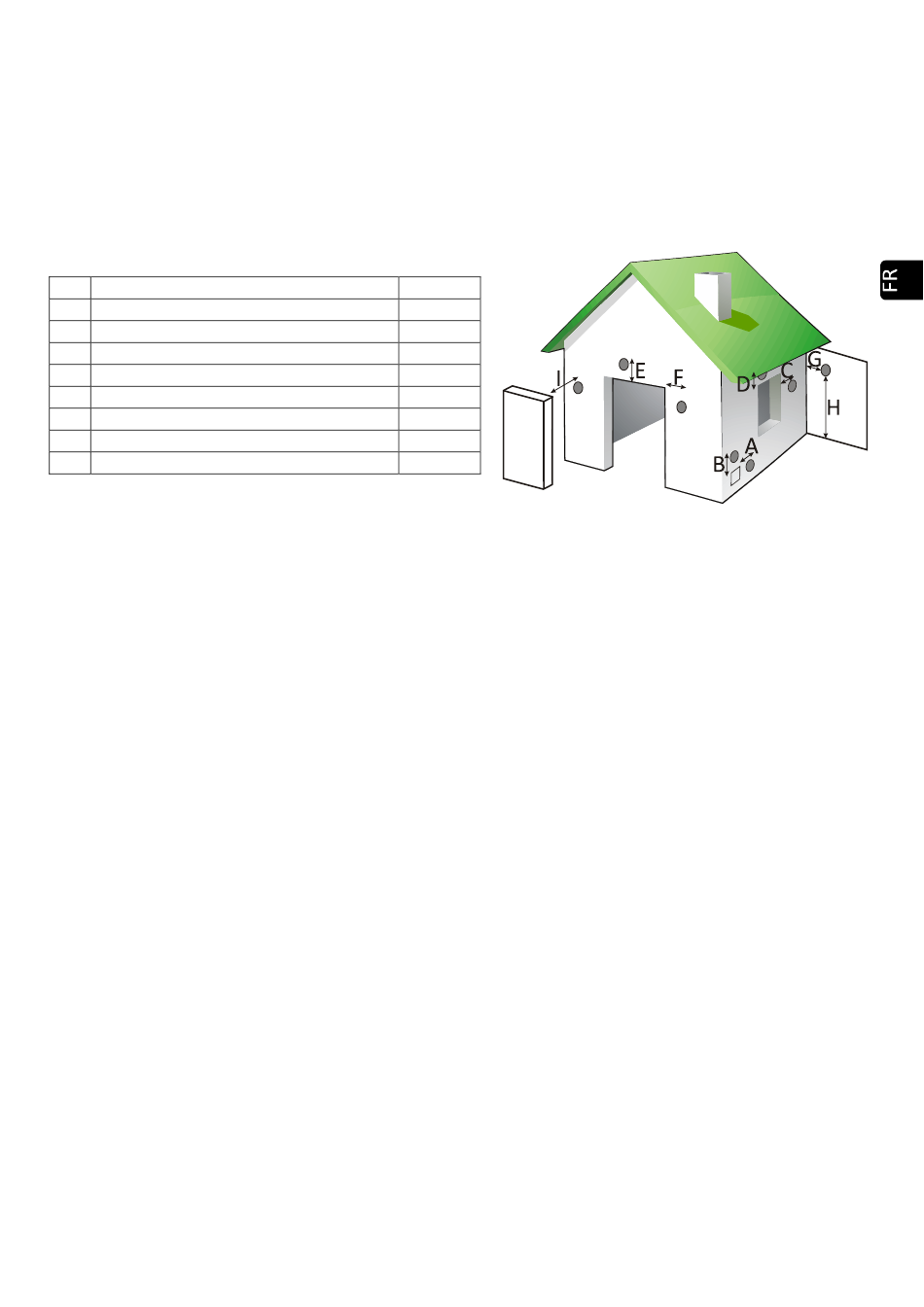

4.16. Distances depuis les portes, fenêtres, grilles de ventilation, ou entrées d'air de la pièce ou de la maison:
A Distance depuis une grille de ventilation.
B Distance depuis une grille de ventilation.
C Partie latérale d'une porte.
D Partie supérieure d'une fenêtre.
E Partie supérieure d'une porte.
F Partie latérale d'une porte.
G Mur adjacent.
H Hauteur depuis le mur adjacent.
I Immeuble adjacent.
Les distances peuvent varier selon les lois de chaque zone géographique.
4.17. La distance minimale à partir de l'évacuation des gaz au sol ne doit pas être inférieure à 65 centimètres,
toujours selon le type de surface. Les gaz peuvent réussir à brûler la pelouse, les plantes et arbustes situés à
proximité de l'évacuation des gaz. Dans le cas où la sortie de la chaudière est plus baisse, vous devez prendre
des mesures de sécurité appropriées. Le tuyau de sortie des gaz ne doit jamais être en dessous de
l'extracteur.
4.18. La distance entre l'évacuation des gaz et le trottoir public doit être d'au moins 2,20 mètres. Consultez-vous
vos réglementations locales.
4.19. Ne jamais emboîter le tube d'évacuation des gaz de la chaudière dans une cheminée ou dans un tube déjà
installé dont le rayon est 4 fois plus grand que le tube de la chaudière (Ø80 maximum 200cm
d'installation dans une section de la chaudière supérieure à celle indiquée, la sortie des gaz doit se canaliser
jusqu' à la partie supérieure.
Si le tuyau qui avait précédemment installé a travaillé avec un autre type de carburant (bois, pétrole, etc.), il
est OBLIGATOIRE d'effectuer un nettoyage complet du même, pour réduire le risque d'incendie dans la sortié
des gaz.
4.20. Le tube d'évacuation des gaz ne peut être installé dans aucun type de tuyauterie partagée, comme la
tuyauterie d'une hôte aspirante par exemple.
4.21. Si l'installation de l'évacuation des gaz n'est pas correct, le mélange d'air à la combustion peut être faible et
peut ainsi salir le mur de la maison ou de la pièce, accumuler un excédent de cendres à l'intérieur de la
chaudière ou provoquer alors une dégradation prématurée des différentes pièces métalliques.
4.22. Le tube d'entrée d'air ne doit pas être canalisé car cela nuirait au bon fonctionnement de la chaudière. Pour
cette raison et pour faciliter l'entrée d'air frais, vous placerez une grille de ventilation à au moins 50
centimètres à la fois à l'horizontale qu'à la verticale, pour l'évacuation des gaz, voir le point 4.16.
Il faut également éviter un effet direct de courants d'air extérieur qui affectent le bon fonctionnement de la
chaudière, et donc ses perfomances.
La ventilation du local doit satisfaire le débit minimum requis par la réglementation spécifique et le débit
d'entrée d'air maximale de la machine.
Les ventilateurs d'extraction peuvent causer des problèmes lors de son utilisation dans la même pièce ou le
même espace que l'appareil.
4.23. En aucun cas le dessin de l'extrémité de la chimeée empêchera la libre circulation dans l'atmosphère des
produits de combustion. On pourra placer une maille metalique avec une ouverture de 3x3 cm, pour
empêcher l'entrée d'oiseaux et d'autres objets indésirables.
500 mm
500 mm
1250 mm
650 mm
650 mm
1250 mm
300 mm
2300 mm
650 mm
52
Schéma 5
2
). En cas
