Options et caractéristiques
Options
Soupape d'arrêt d'aspiration, soupape d'arrêt de liquide,
soupape d'arrêt de décharge (OP12)
Lecture d'intensité et de voltmètre sur le contrôleur (OP57)
Double soupape de décharge de pression (OP03)
Grilles de protection du condenseur (OPCG)
Ventilateurs à inverter (OPIF)
Fonctionnement en mode à faible bruit (OPLN = OPIF +
logement du compresseur)
Pompe simple (OPSP)
Pompe haute pression statique (OPHP)
Pompe jumelle (OPTP)
Ruban(s) chauffant(s) (OP10)
Application de glycol pour laisser l'eau de l'évaporateur à basse
température jusqu'à –10°C (OPZL)
Ventilateurs haute pression statique (OPHF)
Carte d'adressage (EKACPG) comprenant
- Réseau intégré de groupes (Daikin Integrated Chiller
Network - DICN)
- Communication série (MODBUS)
Interface utilisateur à distance (EKRUPG)
Contacteur de simple pompe (OPSC)
Contacteur de pompe jumelle (OPTC)
Réservoir tampon (OPBT)
Caractéristiques
Commutateur principal monté en usine
Contacteur de débit et filtre à eau montés en usine
Lecture de pressions de réfrigérant (haute et basse) par le biais
du contrôleur
Efficacité élevée (charge partielle)
Soupape de détente électronique + verre de visualisation avec
indication d'humidité
Contacts sans tension
• fonctionnement général
• contact de pompe
• deuxième contact de pompe pour la fonction en pompe
double
• signal de sécurité et d'avertissement (contact normalement
ouvert et normalement fermé)
• signal de capacité à 100%, signal de pleine capacité
• circuit de fonctionnement 1
• circuit de fonctionnement
l'EWYQ130~250)
Entrées à distance
• marche/arrêt à distance
• double point de réglage
• limitation de capacité (réglages différents possibles)
• faible bruit (uniquement pour l'option OPIF)
• signal de refroidissement libre
• ventilateur forcé sur signal
Entrées analogiques modifiables
• point de réglage flottant (mA, V, NTC)
• mesure supplémentaire de température d'eau (NTC)
Sorties analogiques modifiables
• capacité de l'unité (mA, V)
Manuel d'installation
2
(1)
2 (uniquement
P

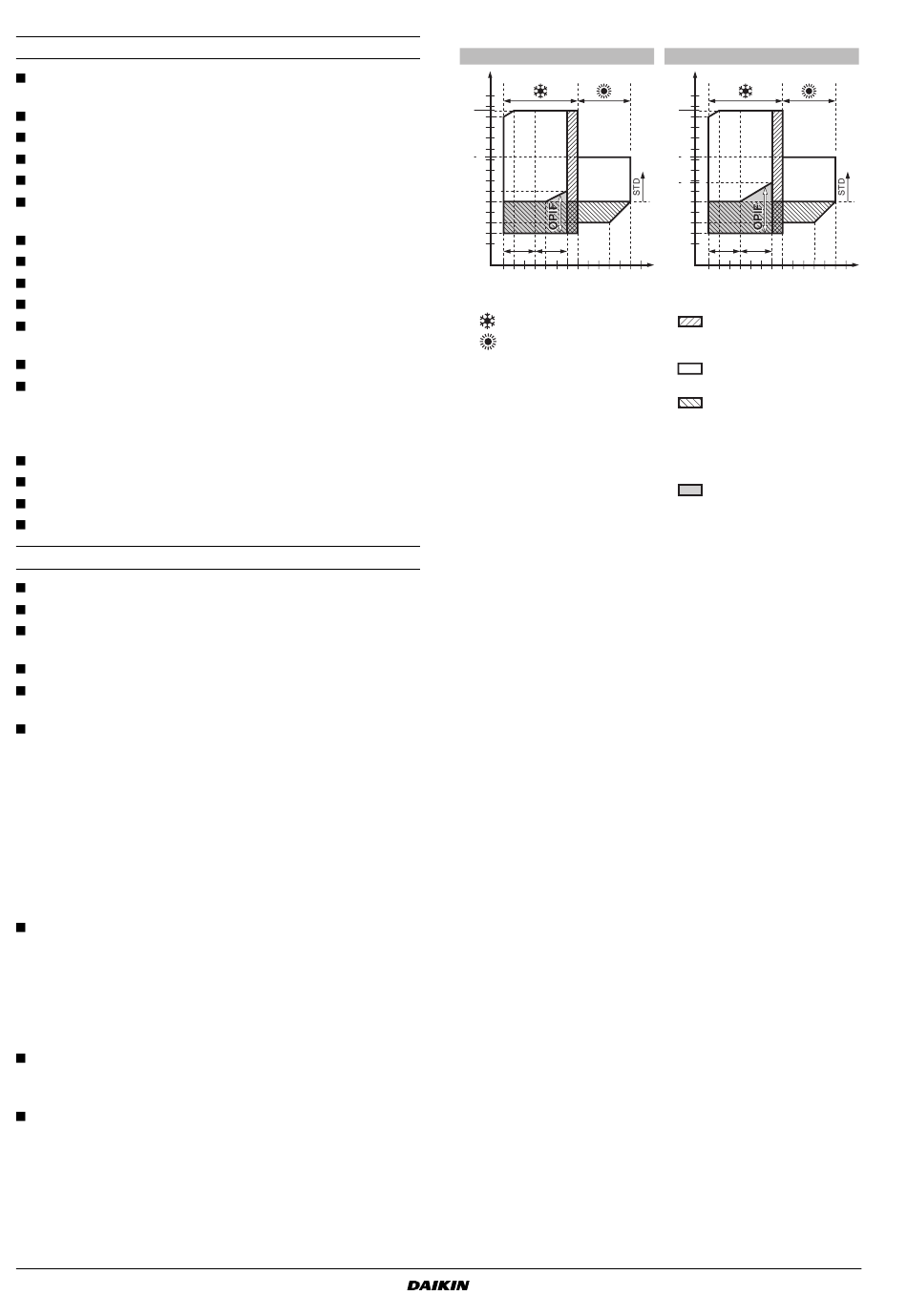

LAGE DE FONCTIONNEMENT
EWYQ080+100 + 180~250
AT
°C
50
45
43
40
35
30
25
21
20
15
10
5
0
-5
-10
-15
-20
OPZL OPZL STD STD STD STD
-5 5 10 15 15 15
-10 0 20 25
Mode de refroidissement
Mode de chauffage
AT Température ambiante
LWT Température d'eau de
sortie de l'évaporateur
STD Unité standard
OPIF Option ventilateurs à
inverter
OPZL Option d'application
de glycol pour laisser
l'eau de l'évaporateur
à basse température
jusqu'à –10°C
pour
EWYQ130+150
AT
°C
50
45
43
40
35
30
25
21
20
15
10
9
5
0
-5
-10
-15
-20
OPZL OPZL STD STD STD STD
35 4045 -5 5 10
30 50 55 -10 0
LWT
°C
Zone de fonctionnement
d'abaissement de la
température intermittent
Zone de fonctionnement
continu
Protégez le circuit d'eau
contre le gel en plaçant
un ruban chauffant
(OP10) ou en remplis-
sant le circuit avec une
solution au glycol
Option ventilateurs à
inverter (OPIF)
Groupes d'eau glacée refroidis par air
15 15 15 35 4045
20 25 30 50 55
LWT
°C
EWYQ080~250DAYN
4PW35559-1B
