11 Tension de l'alimentation
Assurez-vous que la tension de l'alimentation du panneau
d'alimentation local correspond à la tension indiquée sur
l'étiquette d'identification de l'unité.
12 Raccordement de l'eau
Vérifier l'ensemble des tuyauteries d'eau et les pompes de
circulation.
Vérifier si le kit de filtre qui a été fourni avec l'unité séparément
est bien installé à l'avant de l'entrée d'eau d'évaporateur.
13 Sondes d'eau
Vérifier que toutes les sondes d'eau sont correctement fixées
dans les tuyaux raccordés à l'évaporateur.
Alimentation en eau
Remplir les conduites d'eau, en tenant compte du volume minimal
d'eau requis par l'unité. Se reporter au Manuel d'installation.
S'assurer que l'eau est de la qualité indiquée dans le manuel
d'installation.
Purger l'air aux points élevés du système et vérifier le
fonctionnement de la pompe de circulation et du contacteur de débit.
Connexion de l'alimentation et chauffage du carter
Pour éviter d'endommager le compresseur après une
longue période d'arrêt, il est nécessaire de faire
fonctionner le chauffage du carter pendant au moins
8 heures avant de démarrer le compresseur.
Pour mettre le chauffage du carter en marche, procéder comme suit:
1
Mettre sur marche le coupe-circuit du panneau d'alimentation
local. S'assurer que l'unité est "arrêtée".
2
Le chauffage du carter est automatiquement mis en marche.
3
Vérifiez la tension d'alimentation aux bornes d'alimentation L1,
L2 et L3 à l'aide d'un voltmètre. correspond à la tension indiquée
sur l'étiquette d'identification de l'unité. Si le voltmètre indique
des valeurs qui ne sont pas comprises dans les plages
spécifiées dans les caractéristiques techniques, vérifiez le
câblage extérieur et remplacez éventuellement les câbles
d'alimentation.
4
Vérifier la DEL sur les protecteurs d'inversion de phases. Si elle
est allumée, l'ordre des phases est correct. Dans le cas
contraire, mettre le coupe-circuit sur arrêt et appeler un
électricien qualifié pour connecter les fils du câble d'alimentation
dans l'ordre correct des phases.
5
Assurez-vous que la résistance de carter chauffe.
Après 8 heures, l'unité est prête à fonctionner.
Contacteur de ventilateur connexion et fonctionnement
Le compresseur démarre en 12%
secondes. Le(s) relais fourni(s) par le client entre les bornes 90 et 91
est/sont activé(s).
Le relais des contacts ne devrait pas dépasser un courant
de 4A pour chaque connecteur.
Après
5
secondes,
le
compresseur
fonctionnement
à
pendant une durée de 15 secondes. La
charge du compresseur reste à 12%. Pendant cette période, le(s)
relais additionnel(s) fourni(s) par le client entre les bornes 92 et 93
est/sont activé(s).
Un troisième et dernier contacteur de ventilateur peut être activé
entre les bornes 94 et 95.
Dorénavant, si vous utilisez le mode manuel ou le mode automa-
tique, la commande de montée en charge du ventilateur contrôle
l'allumage ou l'extinction des relais non fournis.
Manuel d'utilisation
7
pendant une durée de 5
passe
du
mode
de
Recommandations générales
Avant de mettre l'unité en marche, lire les recommandations
suivantes:
1
Lorsque l'installation complète et tous les réglages nécessaires
ont été exécutés, fermer tous les panneaux frontaux de l'unité.
2
Le panneau de service du boîtier de commande ne peut être
ouvert que par un électricien qualifié et, ce uniquement pour des
opérations de maintenance.
3
Pour
empêcher
l'évaporateur
d'endommager les écrans d'affichage à cristaux liquides du
contrôleur numérique, n'éteignez jamais l'alimentation électrique
durant l'hiver.
La lisibilité de l'écran alphanumérique peut faiblir à basse
température.
F
ONCTIONNEMENT
Les unités EWLD120~540 sont équipées d'un dispositif de régulation
numérique permettant de configurer, d'utiliser et d'entretenir l'unité
de manière conviviale.
Cette partie du manuel possède une structure modulaire, orientée
vers les tâches. Outre ce chapitre, qui donne une description du
dispositif de régulation lui-même, chaque chapitre ou sous-chapitre
traite d'une tâche spécifique, pouvant être exécutée avec l'unité.
Selon le modèle, le système comporte un ou deux circuits de
refroidissement. Les modèles EWLD340~540 possèdent deux
circuits, alors que les modèles EWLD120~260 n'en possède qu'un.
Ces circuits sont en général appelés C1 et C2 dans les descriptions
suivantes. Les informations se rapportant au circuit 2 (
concernent pas les modèles EWLD120~260.
Dispositif de régulation numérique
Interface utilisateur
Le dispositif de régulation numérique se compose d'un affichage
alphanumérique, de touches étiquetées et d'un certain nombre de
DEL.
Dispositif de régulation numérique intégré

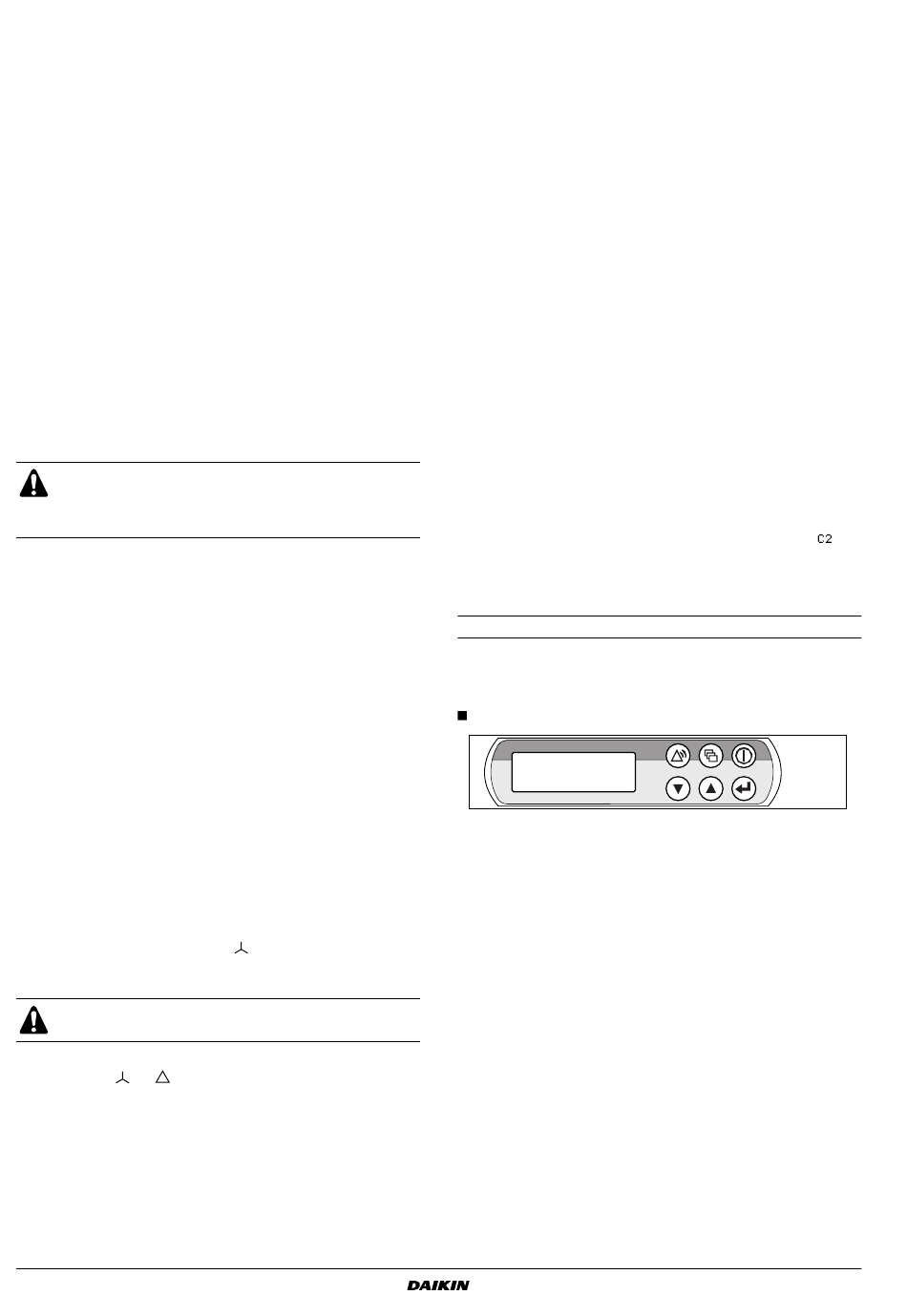

Figure - Dispositif de régulation numérique intégré
Touches:
f
touche pour entrer dans le menu principal
o
touche pour mettre en marche ou arrêter l'unité.
touche pour entrer dans le menu sécurités ou pour
p
remettre à zéro une alarme.
touches pour se déplacer vers le haut ou vers le bas dans
g
les écrans d'un menu (uniquement lorsque W, X ou C
h
apparaît) ou pour augmenter ou réduire un réglage.
q
touche pour confirmer une sélection ou un réglage.
Groupes d'eau glacée refroidis par eau sans condenseur
de
geler
et
pour
éviter
) ne
EWLD120~540MBYNN
4PW22687-1B
