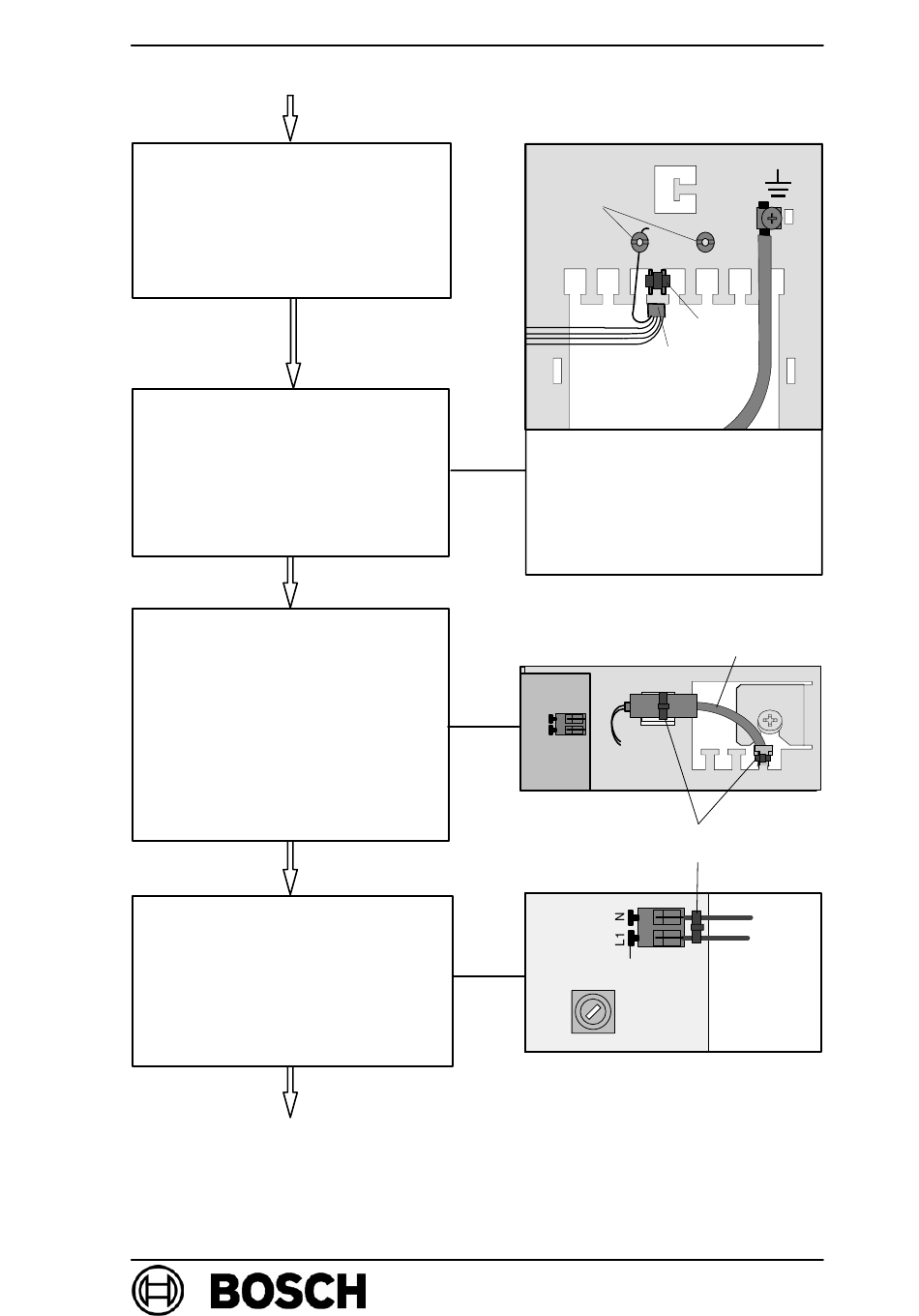

Manuel d'installation
En cas de besoin, connecter les sous−
groupes RTP, TRN, SM 20, SM 24 et
ERWE 10 sur la platine de contact
ANNE 10. Monter les sous−groupes en
option éventuellement avec la tôle de
montage dans le cadre mural.
Conseils aux chapitres 1.4.1 et 1.4.2
Dénuder le câble périphérique et l'atta-
cher (en haut ou en bas du passe−câ-
bles). Raccorder le fil de blingage le
plus court possible aux bornes de
connexions. Coller les étiquettes auto-
collantes comportant les noms des si-
gnaux sur les prises de connexion cor-
respondantes.
Attention : Vérifier avant tout travail si
le câble réseau 230V est sans tension.
La tension réseau doit être de préfé-
rence protégée par un fusible M 10A et
en tant que circuit propre.
Enfiler la douille ferrite sur le câble ré-
seau (230 V) NYM 3x1,5 ; dénuder la
gaine de câble du NYM−I 3x2,5 avant.
Fixer la douille ferrite avec le serre−
câbles sur le cadre mural.
Raccorder câble réseau à connexion
230V de la platine de connexions
ANNE 10. Pousser le levier de déver-
rouillage avec le tournevis vers l'arrière
et introduire le câble par en haut.
Couper le conducteur de protection le
plus court possible (ne sera pas câblé,
classe de protection II).
Suite
page suivante
page 6
Bornes de
connexion pour
fil de blindage
Serre−
câbles
J−Y(St)Y
Passage câbles-
pour conduite
données
Pour diminuer le rayonnement
électromagnétique:
− utiliser uniquement des câbles
pour télécommunication avec
blindage statique
− raccorder le fil de blingage le plus
court possible (max. 3 cm)
Douille ferrite
Serre−
câbles
ANNE 10
Levier de déverrouillage
RESEAU
SEC
BZ 500 LSN
NYM
entrée
230V
BDL−4.998.100.430
A1.en / 05.05.2000
ST−FIR/ PRM1 / deh
