Manuel d'installation

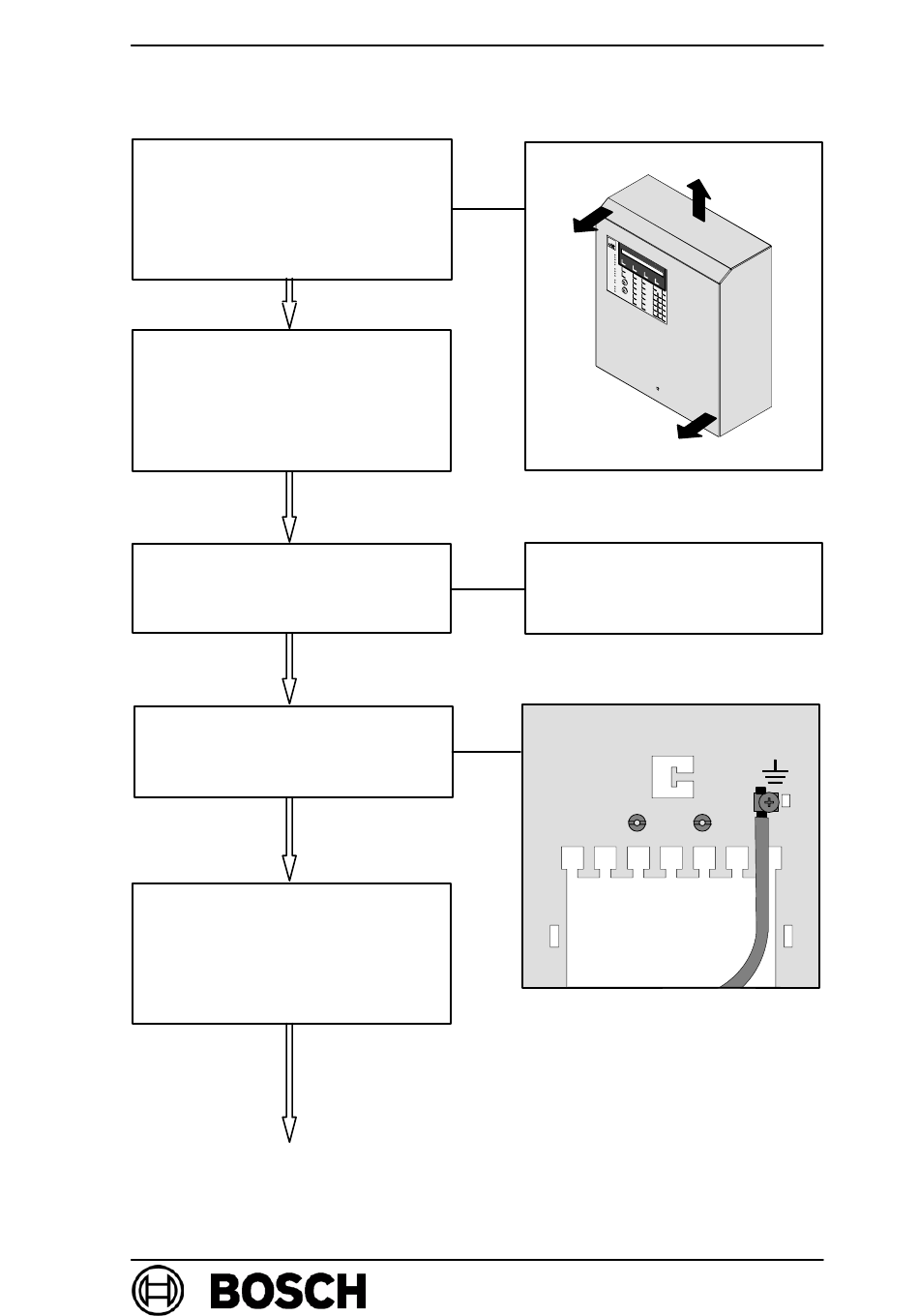

1.3. Déroulement du montage
Déverrouiller la vis du carter.
Retirer le capot du carter.
Faire pivoter le capot env. 3 cm vers
l'avant dans la partie inférieure, soule-
ver ensuite un peu le capot et le tirer
vers l'avant.
Desserrer les connexions de câbles à
bande plate entre la platine de
connexions ANNE 10 et les sous−
groupes de la plaque avant avec unité
de commande. Sortir la plaque avant
avec l'unité de commande vers le
haut et la retirer du cadre mural.
Monter cadre mural de la centrale, ca-
naux de câbles et boîte TAE selon ga-
barit de perçage.
Raccorder la prise de terre du sys-
tème à la vis de mise à la terre.
ATTENTION !
Toutes les étapes de travail
suivantes doivent seulement
être exécutées avec la protec-
tion de mise à la terre !
Suite
page suivante
3.
voir gabarit de perçage
Prise de terre du système
Passage câbles pour
conduite données
page 5
BZ 500 LSN
2.
1.
2
4−6 mm
BDL−4.998.100.430
A1.en / 05.05.2000
ST−FIR/ PRM1 / deh
