Vérifier/régler la ligne de visée
d
1
Vérification de la ligne de visée

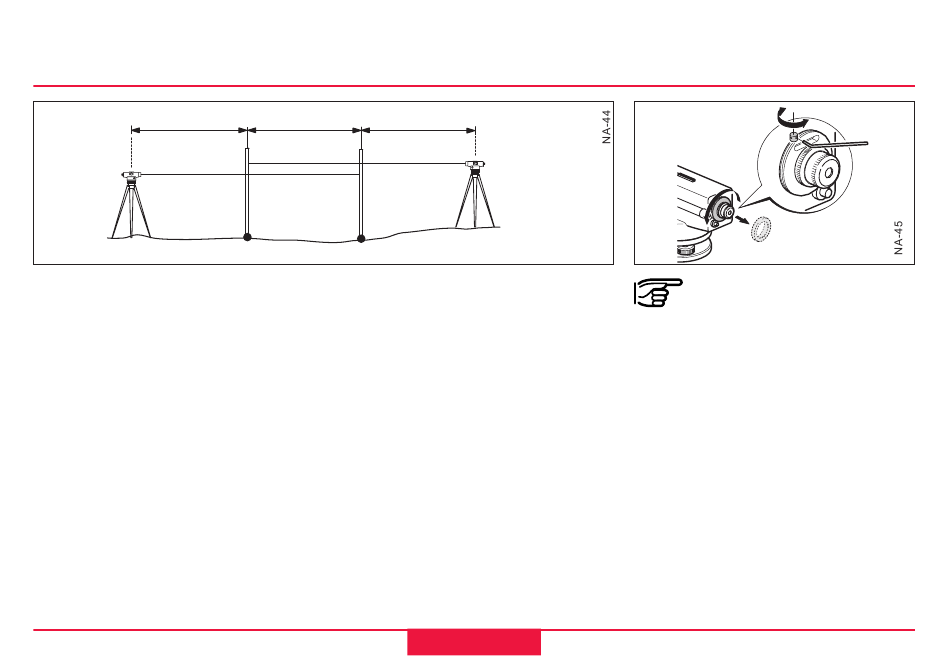

(voir figure):
1. Choisir un terrain plat entre 45
et 60 m et le diviser en trois
sections d égales.
2. Placer une mire respective-
ment en A et B.
3. Placer le niveau au point 1, le
caler à l'horizontale et presser
le bouton du compensateur.
4. Effectuer les lectures de mire
A1 et B1.
5. Placer le niveau au point 2.
6. Effectuer les lectures de mire
A2 et B2.
7. Déterminer la lecture nominale
A2; lecture A1 - B1 + B2
NA2/NAK2-2.0.0fr
A
d
B
A2
B2
A1
B1
8. Comparer les valeurs nomina-
le/réelle pour A2.
Micromètre à lame plan-
parallèle
En cas d'utilisation du micromètre
à lame plan-parallèle pour un
nivellement précis, effectuer ce
contrôle de ligne de visée avec
des mires invar et des valeurs
micrométriques. Régler lors de
l'ajustage le micromètre sur la
valeur correcte et tourner la vis
d'ajustage jusqu'à ce que le fil
horizontal coïncide avec la
graduation de la mire.
d
2
21
Si la différence de lecture
nominale/réelle dépasse 2
mm, il faut ajuster la ligne de visée.
1. Dévisser le pare-pluie.
2. Tourner la vis de réglage
jusqu'à ce que le fil horizontal
indique la lecture nominale A2
sur la mire A. Le dernier
mouvement de rotation de la
vis devrait s'effectuer dans le
sens horaire.
3. Revisser le pare-pluie.
4. Répéter le contrôle de la ligne
de visée.
