14.3
Erreur de collima-
tion horizontale
Erreur d'index
vertical
Accès
FlexLine plus, Contrôles & Ajustements

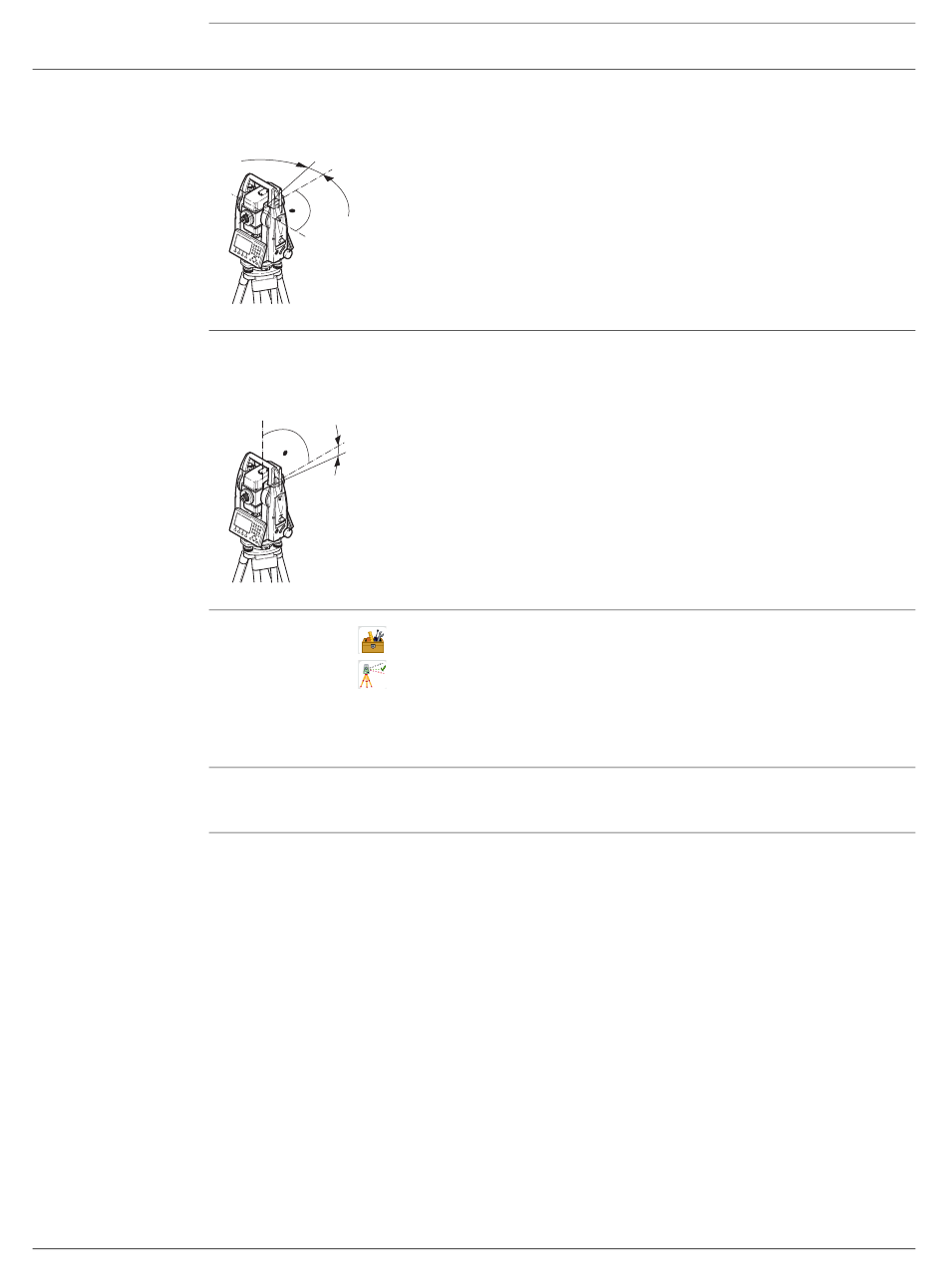

Ajustement de la ligne de visée et de l'erreur d'index vertical
L'erreur de collimation Hz, ou de ligne de visée, est la divergence par rapport à l'angle
droit entre l'axe horizontal et la ligne de visée. L'effet de l'erreur de collimation Hz sur
la valeur de la direction horizontale augmente avec l'angle vertical.
c
d
b
a
TSOX_062
En cas de visée horizontale, la lecture du cercle vertical doit être exactement de 90°
(100 gons). Toute divergence est qualifiée d'erreur d'index vertical. C'est une erreur
constante qui affecte toutes les lectures d'angle vertical.
a
d
b
c
TSOX_063
1) Sélectionner
Outils à partir du Menu principal.
2) Sélectionner
Calib. à partir du MENU OUTILS Menu.
• Sélectionner :
• COLLIMATION HZ ou
• Index vertical.
Les procédures et conditions nécessaires pour corriger les erreurs de collimation hori-
zontale et d'index vertical sont les mêmes. Aussi elles ne seront décrites qu'une fois.
a) Axe des tourillons
b) Ligne perpendiculaire à l'axe des tourillons
c) Erreur de collimation horizontale ou erreur de ligne de
visée
d) Ligne de visée
a) Axe vertical mécanique de l'instrument, également appelé
axe de pivotement
b) Axe perpendiculaire à l'axe vertical. Angle 90° vrai
c) L'angle vertical est égal à 90°
d) Erreur d'index vertical
La détermination de l'erreur d'index vertical produit un
ajustement automatique de la nivelle électronique.
162
