SURFACE & VOL-MNT
Vue d'ensemble
Surface & Volume MNT est un programme utilisé pour calculer des surfaces compor-
tant un nombre maximal de 50 points reliés par des droites. Les points visés doivent
être mesurés, sélectionnés dans la mémoire ou entrés au clavier dans le sens horaire.
La surface calculée est projetée sur le plan horizontal (2D) ou sur le plan de référence
oblique défini par trois points (3D). Il est aussi possible de calculer un volume par créa-
tion automatique d'un modèle numérique de terrain (MNT). L'option Division de
surface est également disponible pour les surfaces 2D.
b
a
P1
P4
P0
TSOX_049
1.
Sélectionner
Prog à partir du Menu principal.
2.
Sélectionner
SURFACE à partir du PROGRAMMES Menu.
3.
Effectuer les préréglages nécessaires. Se reporter au paragraphe "6 Programmes
- mise en route".
4.
Sélectionner un sous-programme du SURFACE SURFACE & VOL-MNT Menu
principal.
Le graphique de la page Polaire montre toujours la surface projetée sur le plan de réfé-
rence. Les points utilisés pour définir le plan de référence sont indiqués par :
•
pour les points mesurés.
•
pour les points saisis manuellement.
•
pour les stations.
•
pour les points définissant le plan de référence.
Le graphique de la page Plan montre toujours la surface projetée sur le plan de réfé-
rence, la distance horizontale entre les points du périmètre et la surface.

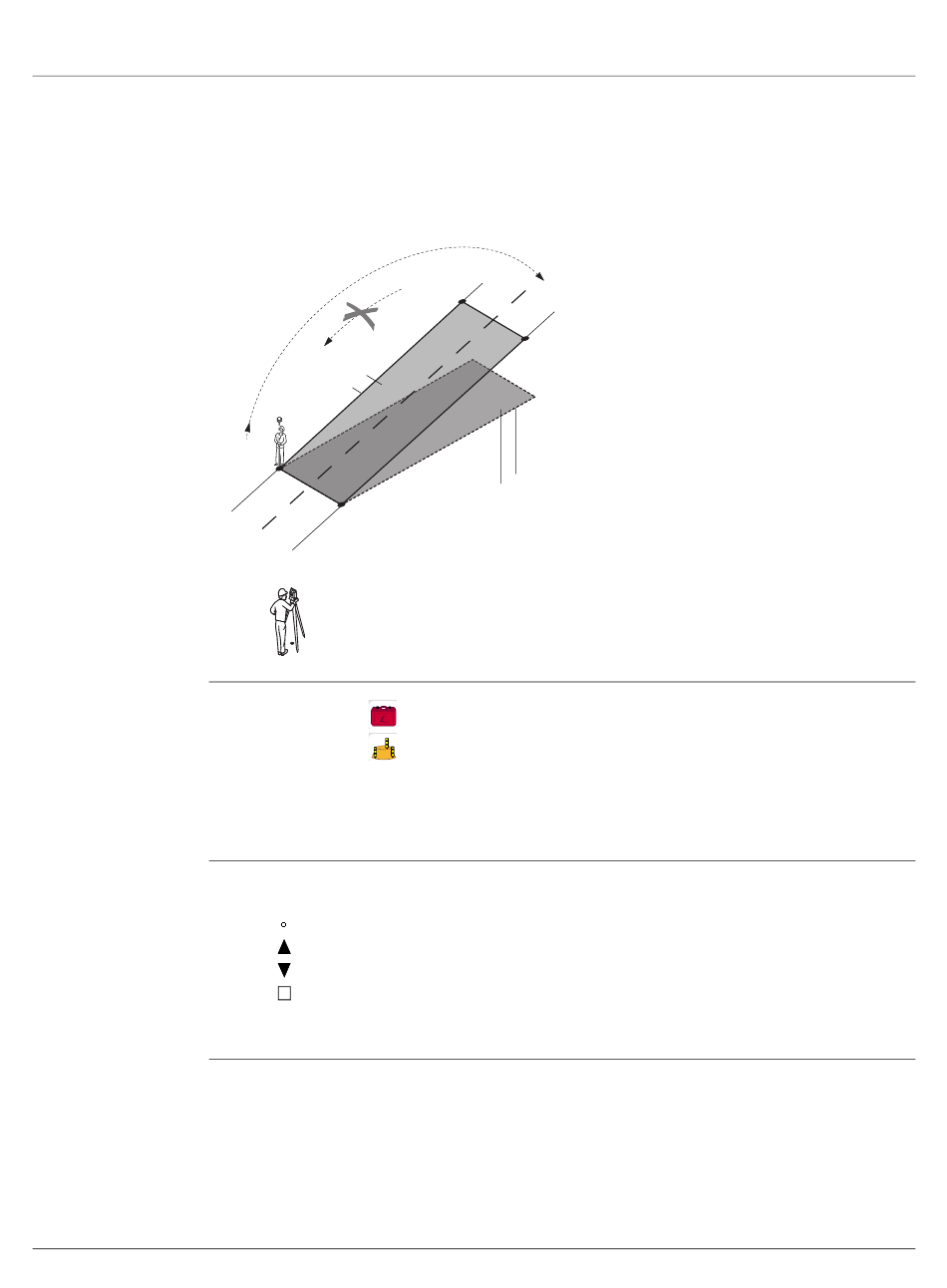

P0 Station d'instrument
P2
P1 Point cible définissant le plan de réfé-
P3
P2 Point cible définissant le plan de réfé-
P3 Point cible définissant le plan de réfé-
P4 Point visé (cible)
a
c
d
b
c
d
rence oblique
rence oblique
rence oblique
Périmètre (3D), longueur du chemine-
ment entre le point de départ et le
point actuellement mesuré de la
surface (3D)
Surface (3D), projetée sur le plan de
référence oblique
Périmètre (2D), longueur du chemine-
ment entre le point de départ et le
point actuellement mesuré de la
surface (2D)
Surface (2D), projetée sur le plan
horizontal
90
