Mise en service
Type Puiss. brûl.
(1)
allum. nom.
AGP kW kW
95 170
115 200
C 28
115 250
115 300
115 350
115 210
115 200
115 300
C 34
115 350
130 400
145 440
(1) Puissance à l'allumage < 120kW ou < 33% de la puissance maximale
Cote
Y
mm
21
26
31
31
36
21
26
26
31
36
36
0002 / 13 002 849D

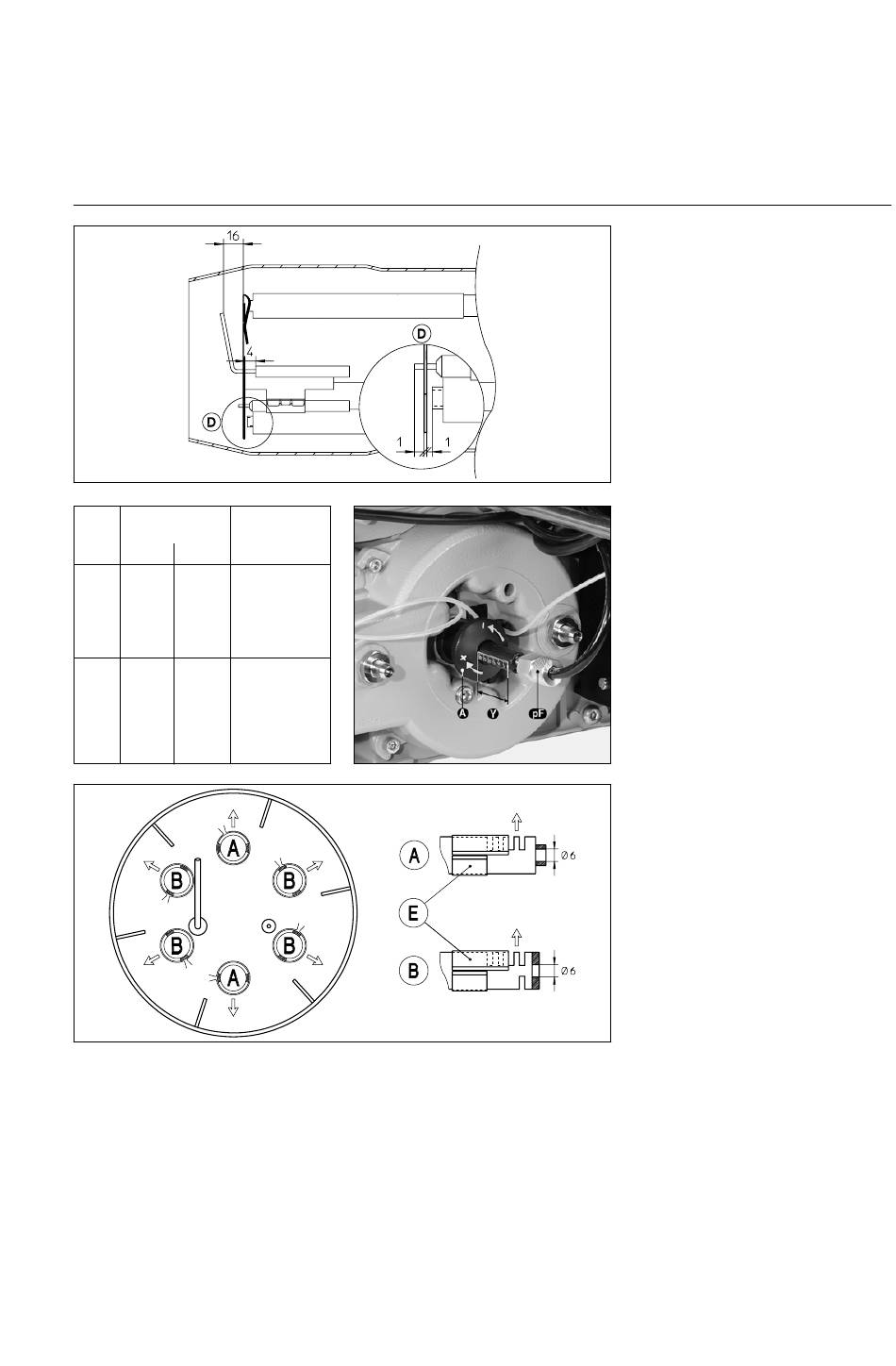

Réglages
Organes de combustion :
Pour accéder aux organes de
combustion :
• Déconnecter le câble d'allumage
sur le transformateur et le câble
d'ionisation sur le pont de mesure.
• Desserrer les trois vis sur le
couvercle et extraire l'ensemble.
• Vérifier l'électrode d'allumage et la
sonde d'ionisation.
• Régler les diffuseurs et les
injecteurs suivant les indications du
tableau ci-dessous.
• Vérifier au remontage, la présence
et la position du joint torique.
• Resserrer le couvercle, connecter le
câble d'allumage et d'ionisation.
• Contrôler l'étanchéité brûleur en
fonctionnement.
Tête de combustion :
La cote Y détermine l'air secondaire
entre le déflecteur, mobile et l'embout
fixe. Ces variations sont obtenues par
rotation du bouton de commande A
de la ligne gaz.
La lecture se fait sur le vernier (en
mm) suivant le tableau annexé.
Rotation à gauche (-), la cote Y
diminue, le CO
inversement pour diminuer le CO
Réglage d'usine
Gaz naturels
2 Ø 6 non réglables sur 2 diffuseurs
et 2 fentes ouvertes à l'extérieur
(flèche) sur 2 diffuseurs repérés A
suivant l'orientation de l'obturateur E.
Dessin ci-contre.
4 Ø 6 non réglables sur 4 diffuseurs
et 2 fentes ouvertes à l'extérieur
(flèche) + 1 fente ouverte à l'intérieur
sur 4 diffuseurs repérés B suivant
l'orientation de l'obturateur E.
augmente et
