Installation

Ø a (mm) Ø b (mm)
165 à 220 140

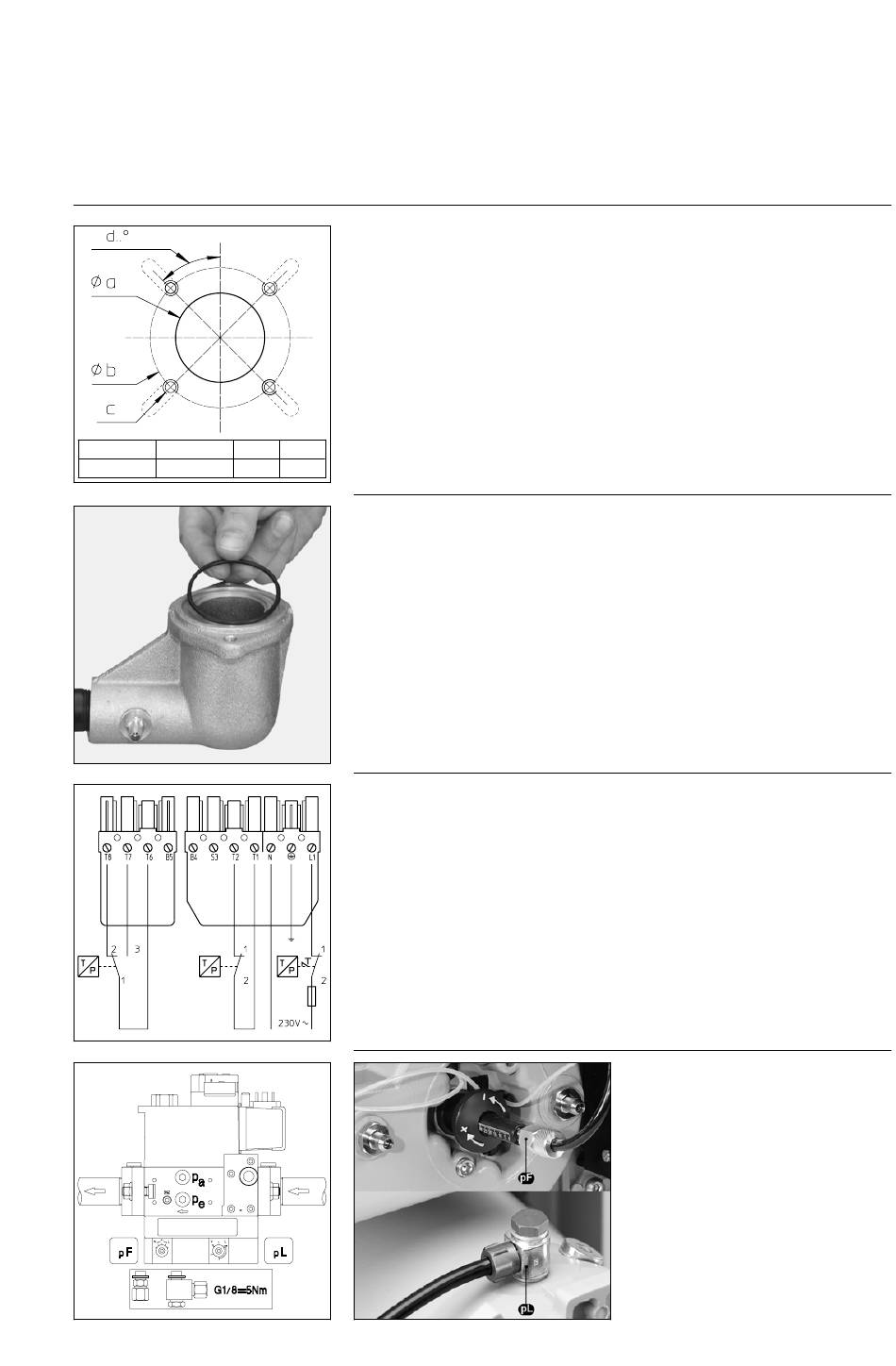

Montage

La fixation du brûleur sur la chaudière
est normalisée. Si les perçages ne
sont pas existants, le joint de bride
peut être utilisé comme gabarit.
• Monter la bride et son joint sur la
chaudière.
Le brûleur se monte volute vers le
haut. En cas de nécessité il peut être
monté volute en bas.
Pour ce faire, il suffit de tourner la tête
de fixation de 180° (2 vis M8).
Une plaquette frontale est disponible
sur demande.
c d
M8 45°

Raccordement gaz

Le raccordement entre le réseau de
distribution de gaz et le groupe
vannes doit être réalisé par des
personnes habilitées.
La section des tuyauteries doit être
calculée pour que les pertes de
charge n'excèdent pas 5 % de la
pression de distribution.
• Monter le groupe vannes sur le
brûleur avec les bobines en
position verticale haute.
• Vérifier la position du joint torique.
Une vanne manuelle quart de tour doit
être prévue en amont du groupe
vannes (non fournie).
Raccordement électrique
Les caractéristiques électriques :
voltage, fréquence, puissance sont
indiquées sur la plaque signalétique.
Section min des conducteurs : 1,5 mm
Dispositif de protection min 6,3 A à
action retardée.
Pour les branchements se référer aux
schémas électriques :
celui joint au brûleur et celui
sérigraphié sur la prise 7 P. et 4 P.
pour le thermostat régulateur.
• Respecter la polarité entre phase et
neutre. La terre doit être connectée
et testée.
0002 / 13 002 849D
• Introduire l'embout du brûleur dans
la bride.
• Accrocher le brûleur en utilisant le
système baïonnette.
• Serrer les trois écrous.
Lorsque le générateur possède une
porte d'accès au foyer, garnir l'espace
entre l'ouvreau et l'embout avec un
matériau réfractaire (non fourni).
Les raccords filetés utilisés doivent
être conformes aux normes en
vigueur (filetage mâle conique,
filetage femelle cylindrique avec
étanchéité assurée dans le filet). Ce
type d'assemblage est indémontable
Prévoir un encombrement suffisant
pour accéder au réglage du
pressostat gaz.
La tuyauterie d'alimentation doit être
correctement purgée.
Les raccordements effectués in situ
doivent faire l'objet d'un contrôle
d'étanchéité à l'aide d'un produit
moussant adapté à cet usage.
Aucune fuite ne doit être décelée.
Aucune tension ne doit exister (en
continu ou discontinu) entre la terre et le
neutre. Si nécessaire : implanter un
transformateur d'isolement de 1500 VA.
2 Le raccordement de la rampe gaz est
réalisé par des connecteurs précâblés.
Option :
Raccordement externe :
–
d'une alarme entre S3 et N.
–
de compteur (s) horaire entre B4 et
N pour totaliser les heures de
fonctionnement et entre B5 et N
pour comptabiliser les heures de
fonctionnement au débit nominal.

Raccordement des prises pression

• Assurer les liaisons avec les tuyaux
souples entre :
– P de la vanne à P
F
couvercle d'amenée gaz.
– P de la vanne à P
L
de fixation.
• Serrer les écrous à la main.
• Vérifier l'étanchéité ultérieurement.
sur le
F
sur la tête
L
