Elektroinstallation
Stromversorgung
Absicherung
RCD
Vorinstallation
> Festverlegte Zuleitung für Stromversorgung legen
(für Combi/Jet L mit Temperaturmodul sind 2
Zuleitungen erforderlich):
• separate Absicherung und
Fehlerstrom-Schutzeinrichtung (RCD) vorschalten
• allpolig trennenden Hauptschalter
außerhalb der vorgegebener Schutzzonen (0 - 2)
vorschalten
• Zuleitung 3 000 mm herausschauen lassen
> Leitung für Potentialausgleich legen:
• Leitung 3 000 mm herausschauen lassen
16

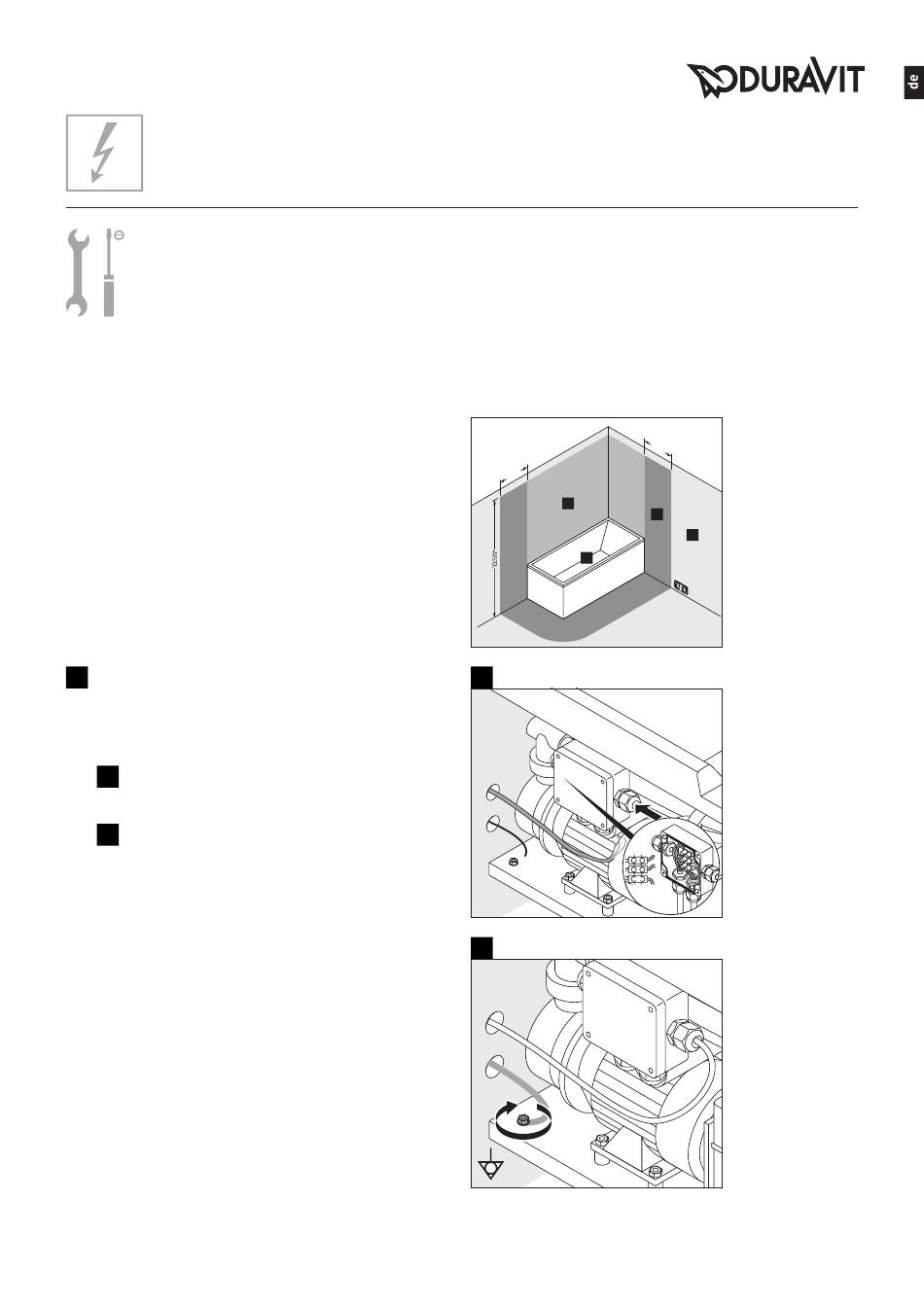

Whirlwanne anschließen (Grafik 16)
HINWEIS! Funktionsstörungen vermeiden!
• Leitungen nicht mit Kabelbindern zusammenbinden.
• Zuleitung nicht parallel zu Steuerleitungen verlegen.
I
Zuleitung(en) an Netzanschlussdose
anschließen.
II
Potentialausgleichsleitung an Whirlwanne
anschließen.
74-/76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
74-/76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
71xxxx xx x xx xx00: 50 Hz, 220 - 230 V AC
71xxxx xx x xx xx06: 60 Hz, 220 - 230 V AC
IN = 16 A
I ≤ 30 mA
ΔN
Schutzzonen nach DIN VDE 0100-701
0
6 0
1
0
I
L
N
PE
II
6 0
0
2
* oder Höhe des
3
höchsten fest
angebrachten
Brausekopfes/
Wasserauslasses;
je nachdem, was
höher ist
WH_M_Einbau_MV-AV_EasyClick/13.10.4
5
