Монтаж электропроводки
Система электропитания
Защита предохранителем
УЗО
Предмонтажные работы
> Подвести неподвижный питающий провод
(для Combi/Jet L с модулем регулирования темпе-
ратуры нужно 2 питающих провода):
• предварительно включите отдельный предо-
хранитель и устройство защитного отключения
(УЗО)
• предварительно включите разомкнутый на всех
полюсах главный выключатель за пределами за-
данной зоны санитарной охраны (0 - 2)
• Длина видимого участка токоподводящего про-
вода должна составлять 3 000 мм
> Разместите провод выравнивания потенциалов:
• Длина видимого участка провода должна со-
ставлять 3 000 мм
Присоедините гидромассажную ванну
16
(см. Рисунок 16)
ВнИМанИЕ! Избегайте возможных
неисправностей!
• Не связывайте электропроводку кабельными
стяжками.
• Не укладывайте токоподводящий провод па-
раллельно проводу цепи управления.
I
Подсоедините токоподводящий (-ие) провод
(-а) к электросети.
II
Подсоедините провод выравнивания
потенциалов к гидромассажной ванне.
74-/76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
74-/76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
71xxxx xx x xx xx00: 50 Hz, 220 - 230 V AC
71xxxx xx x xx xx06: 60 Hz, 220 - 230 V AC
IN = 16 A
I ≤ 30 mA
ΔN

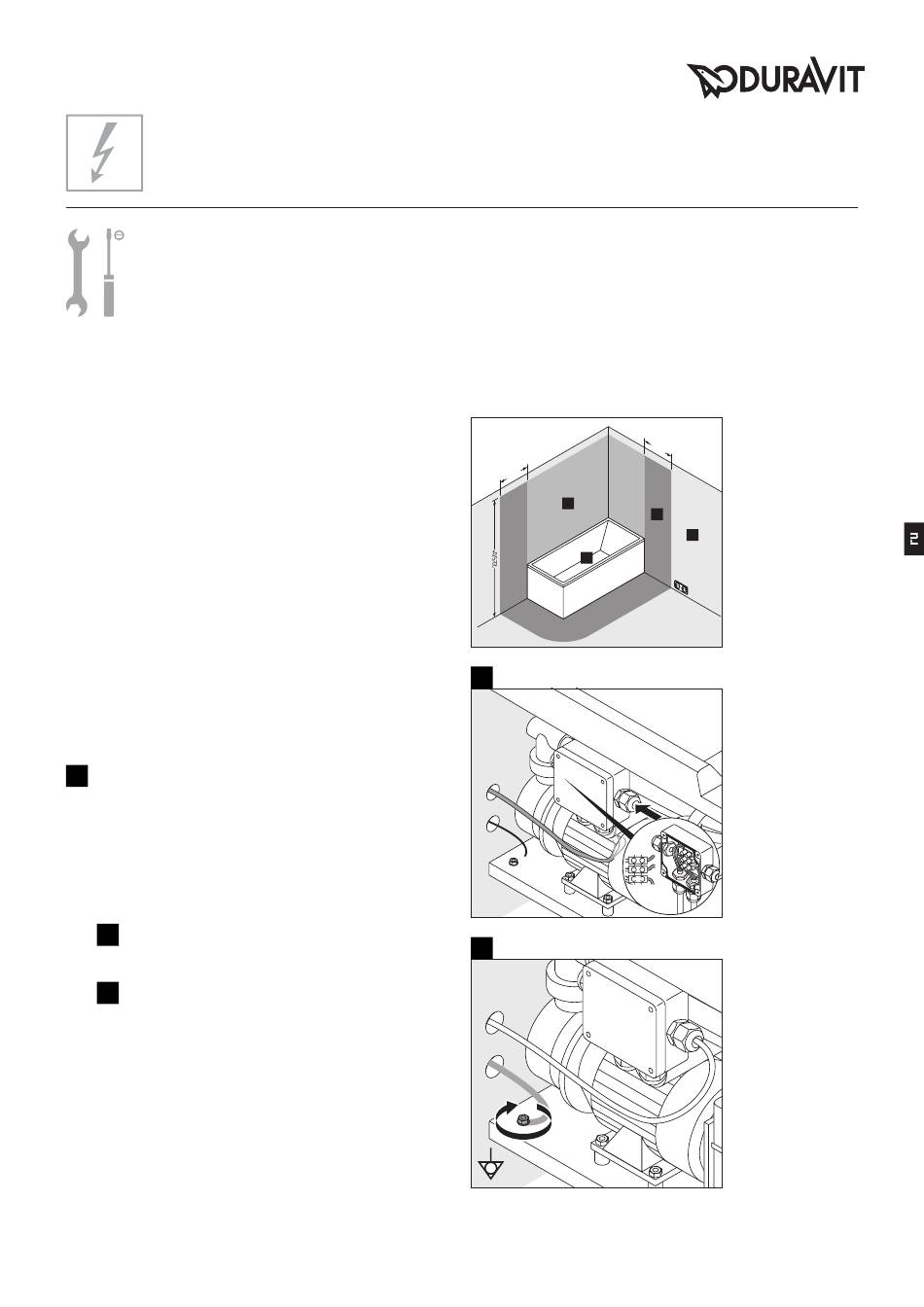

Зоны санитарной охраны по DIN VDE 0100-701
0
6 0
1
0
I
L
N
PE
II
6 0
0
* или расстояние
до самой
2
высокой прочно
3
закрепленной
душевой лейки
/ выпуска воды;
в зависимости
от того, что
расположено выше
