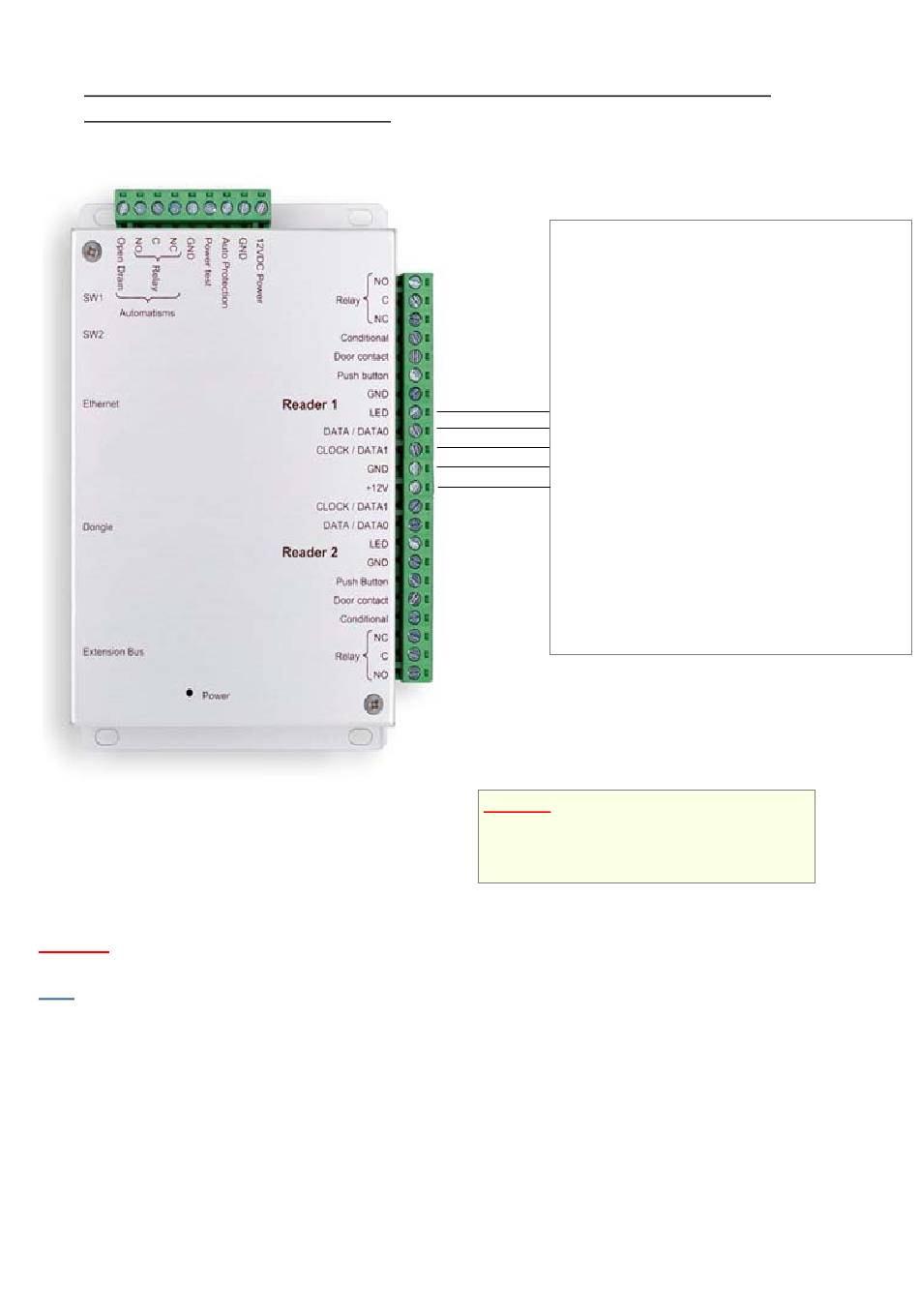

RACCORDEMENT D'UN DISPOSITIF UTILISANT LE PROTOCOLE
WIEGAND OU CLOCK&DATA
Information :
5 fils (3 paires recommandées)
Distance max : 150m
Type de câble : 0,6mm (SYT conseillé)
Ecran: Facultatif
Attention :
Ne câblez pas les fils de liaison centrale-lecteur près d'autres câbles porteurs de tensions ou courant
élevés notamment les câbles 220V ou plus.
Note :
Chaque lecteur peut accepter une technologie différente (exemple : Lecteur 1 en Wiegand, Lecteur 2 en
Clock&Data).
1247064_Manuel de l'utilisateur_Rev1.0_IP-12
WIEGAND :
o Lecteurs de proximité
(HID, STID, DESTEIR, INDALA, ...)
o Claviers (XPR, ...)
o Lecteurs biométriques (SAGEM, ...)
o Récepteurs radio (TECHNO EM, ...)
o DALLAS (via interface)
CLOCK & DATA :
Led
DATA0 / DATA
o Lecteurs de piste magnétique
DATA1 / CLOCK
o Lecteurs de code barre
0V
o Lecteurs de proximité
+12V/200mA max
o Récepteurs radio
Attention :
Si vous utilisez une alimentation
extérieure pour alimenter vos lecteurs de
proximité, veillez bien à raccorder les
différentes masses avec celle de la centrale.
Page 3/8
