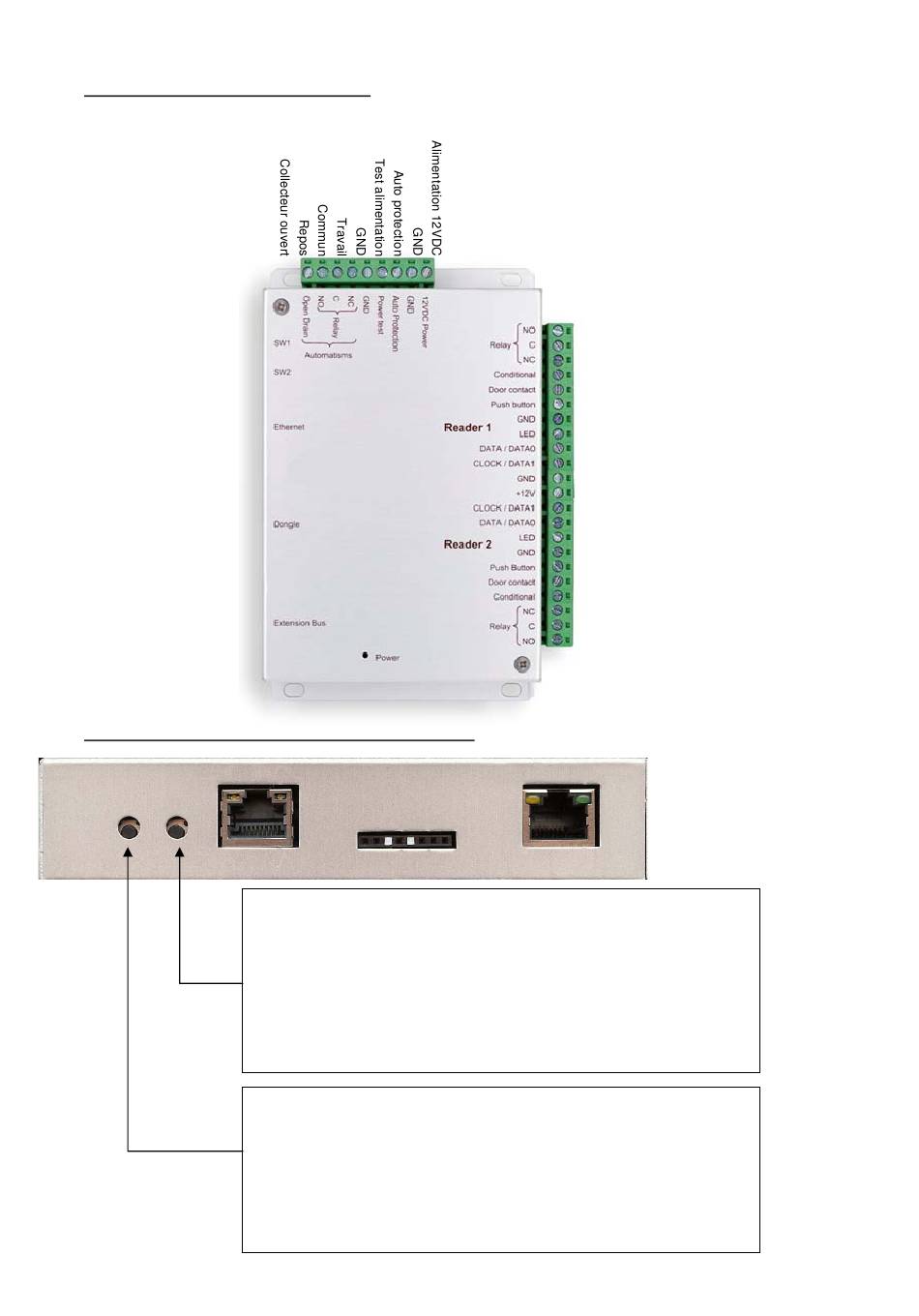

FONCTIONS DES BORNES

Switch reset 1
Switch reset 2
Réseau Ethernet
Dongle
Bus d'extension
RS485

UTILISATION DES BOUTONS RESET

1247064_Manuel de l'utilisateur_Rev1.0_IP-12
Utiliser ce switch pour remettre les paramètres réseau d'usine
(adresse IP : 192.168.2.150, masque 255.255.255.0).
Couper l'alimentation.
Maintenez le switch enfoncé tout en remettant l'alimentation
Attendez que les relais soient activés (environ 20 secondes) en
maintenant le switch enfoncé
Relâchez le switch
Utiliser ce switch pour effacer toute la mémoire de la centrale
Couper l'alimentation.
Maintenez le switch enfoncé tout en remettant l'alimentation
Attendez que les relais soient activés (environ 20 secondes) en
maintenant le switch enfoncé
Relâchez le switch
Travail
Commun
Repos
Entrée sous condition
Contact de porte
Bouton poussoir
GND
LED
DATA / DATA0
CLOCK / DATA1
GND
+12V
CLOCK / DATA1
DATA / DATA0
LED
GND
Bouton poussoir
Contact de porte
Entrée sous condition
Repos
Commun
Travail
