Bestimmungsgemäße Verwendung
Das AS-i-Modul fungiert als Slave im AS-i-Netz (AS-i-Profil: S 7.0). Es
verbindet 4 Sensoren (2-Draht-Sensoren oder PNP-3-Draht-Sensoren)
und 4 Aktuatoren (PNP-schaltend) mit dem AS-i-Master.
• Maximale Anzahl von Modulen pro Master: 31
• Watchdog-Funktion: Ist die Verbindung zum Master für mehr als
40 ms unterbrochen, werden die 4 Ausgänge stromlos geschaltet

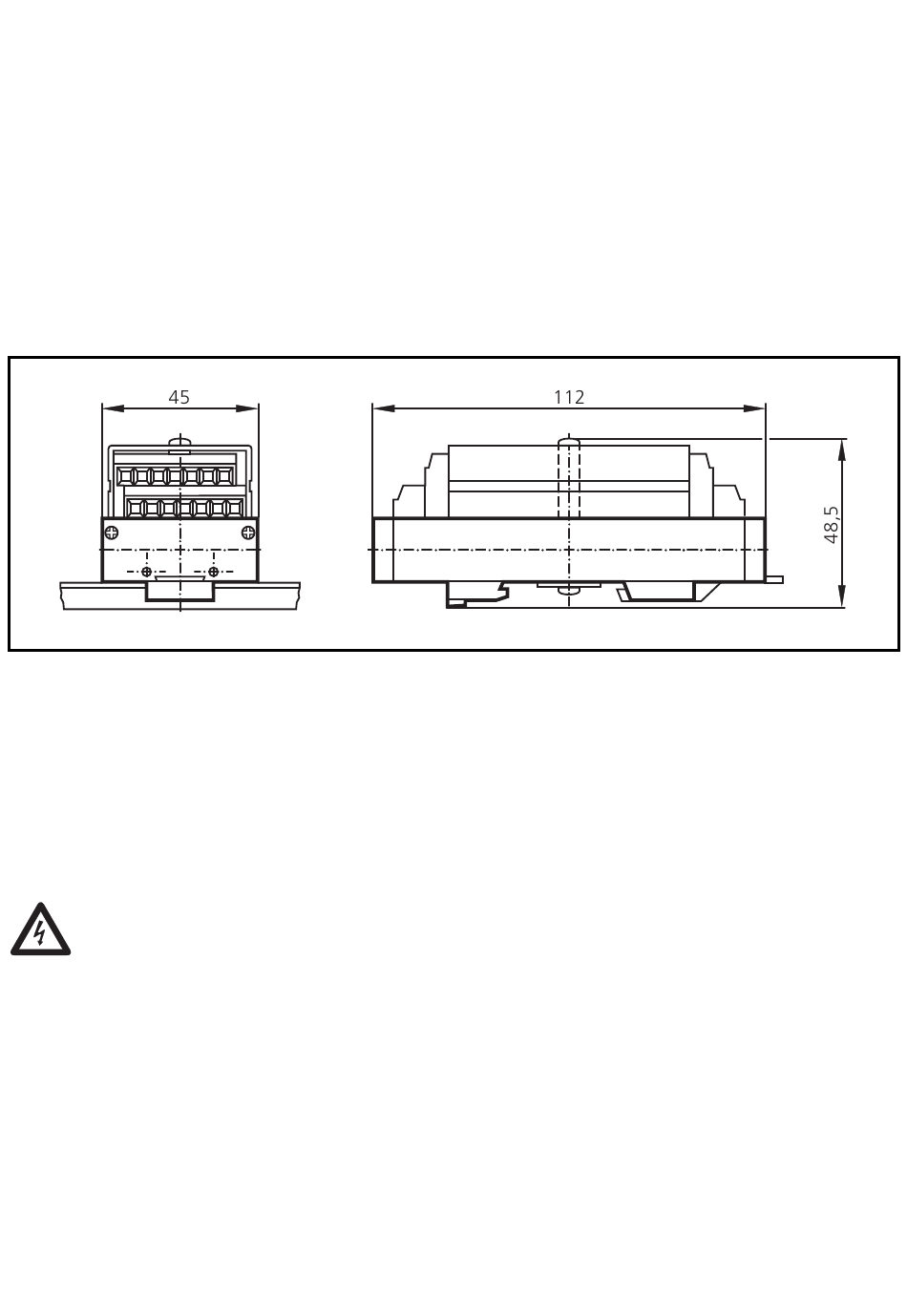

Montage

Klemmen Sie das Modul auf eine 35 mm-Profilschiene oder befestigen
Sie es auf einer Montageunterlage.
Achten Sie auf eine geeignete Verlustleistungsabfuhr (keine Behinde-
rung der Luftzirkulation). Montieren Sie das Modul vorzugsweise senk-
recht.

Elektrischer Anschluss

Die Sensorversorgung erfolgt beim AC2701 über das AS-i Netz,
beim AC2703 über externe Versorgung. Verbinden Sie die Ein-
gänge I1 .. I4 nicht mit externem Potential. Für die Ausgänge
O1 ... O4 muß das externe Potential eine PELV Spannung sein.
Signaleingänge AC2701
Sensorversorgung über AS-i-Netz (Klemmen I+/I-):
min. 15...max. 30 V DC
(Verbinden Sie die Eingänge nicht mit externem Potential)
Ausgänge AC2701
Externe Versorgung (Klemmen E+/E-): min. 15...max. 30 V DC PELV
